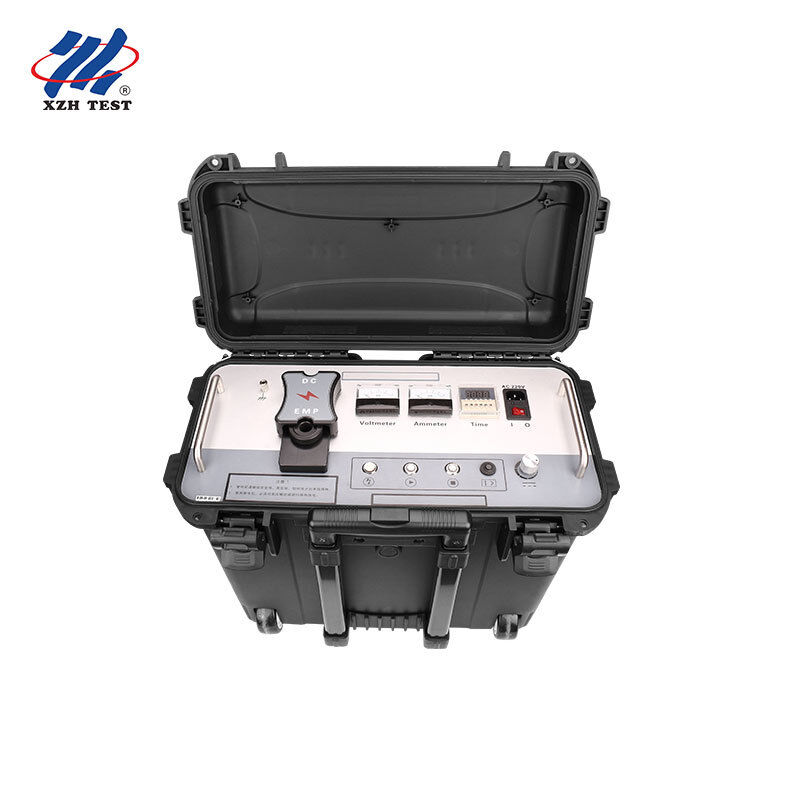

Zug-Stiel Hochspannungs-Spannungs-Generator XHHV515-8L Modell: XHHV515-8L
mit einer Breite von mehr als 20 mm,LV/MV-Kabel-Fehler-Service-Techniker, Wartungskräfte für Versorgungsunternehmen, Dienstleister für elektrische Prüfungen
Kernwert:Kompakter Gleichspannungsgenerator vom Typ Pull-Rod mit eingebautem Kondensator von 12 μF, der eine verstellbare Entladungsenergie von 0-864 J liefert Grab-and-go-Lösung für die Routinefehlererkennung bei Stromkabeln mit 12 kV und weniger mit Dual-Mode-Ausgang (Impulsentladung + Gleichspannung).
Für wen ist diese Ausrüstung vorgesehen?
Der XHHV515-8L ist für Feldtechniker ausgelegt, die eineKompakter, leichter, für einen einzigen Bediener tragbarerImpulsquelle für tägliche Arbeiten bei der Feststellung von Fehlern in LV- und MV-Kabeln. Its pull-rod chassis design prioritizes ease of transport and rapid deployment — ideal for utility crews responding to multiple fault callouts per day and testing companies servicing urban distribution networks where maneuverability through tight access points is critical.
1Techniker für den FelddienstTransportbarkeit mit Zugstange für den Transport zwischen Fahrzeug und Prüfpunkt durch einen einzigen Bediener.
2VertriebsbetriebeRoutine 12 kV und unterhalb des Kabelfehlerstandortes.
3TestdienstleistungsunternehmenKostenwirksame Impulsquelle für LV/MV-Kabelfehlerdienstverträge.
4Elektriker von IndustrieanlagenKompaktes Fussabdruck passt durch Standard-Türen und Zugangspunkte zum Ausrüstungsraum.
Schlüsselmerkmale
Einbaukondensator12 μF
Abgabeenergiebereich0864 J
Zielkabelspannung≤ 12 kV
SpannungsmessungEchtzeit-kV-Meter
SicherheitsschließungStart in Nullposition
Kontrolle der EntladungManuell + Zeitintervall
AusgangsmodusEMP + Gleichstrom-Doppelanschlüsse
Stromversorgung220 V Wechselstrom 50 Hz
FormfaktorTräger mit Zugstock
Kompaktes Pull-Rod-Design
Im Gegensatz zu größeren Trolley-montierten Überspannungsgeneratoren, die einen Fahrzeugrampenzugang und eine Zwei-Personen-Behandlung erfordern, ermöglicht der Zugstang-Formfaktor des XHHV515-8L ′′ echte Feldmobilität mit einem einzigen Bediener.Der integrierte Teleskopgriff und das robuste Fahrwerk ermöglichen es einem Techniker, das komplette Gerät vom Fahrzeug zum Prüfpunkt zu transportieren, durch Treppenhallen und in überfüllte Umspannbahnen, in denen nicht mit Rollwagen zu navigieren ist.
Betriebsvorteil:Für Versorgungskräfte, die 4-6 Fehleranrufe pro Schicht behandeln, the difference between a 2-minute setup (XHHV515-8L) and a 10-minute setup (trolley-type units with external capacitor connections) translates directly to more faults located per working day — and faster service restoration for customers.
Doppel-Ausgangsanschlüsse: keine Moduswechsel erforderlich
Viele Überspannungsgeneratoren erfordern, dass der Bediener die Verkabelung physisch neu konfiguriert, wenn er zwischen Impulsentladungs- und Gleichspannungsmodus wechselt, was zu Verbindungsfehlern und Zeitverschwendung führt.Der XHHV515-8L bietetSpezielle Ausgangsorte für jeden Modus:
| Ausgangsport |
Funktion |
Anwendungsfall |
| HV-Ausgang (EMP) |
Impulsausladung zur Fehlerbestimmung von Kabeln |
Anschluss an das zu prüfende Kabel für akustisch-magnetische Stöße während der Störung |
| HV-Ausgang (Gleichstrom) |
Kontinuierliche Gleichspannung |
Anschluss für die Nachinstallations-Überprüfung der Kabelisolierung und die vorbeugende Wartungstestung |
Echtzeit-Voltmeter
Ein charakteristisches Sicherheits- und Diagnosemerkmal des XHHV515-8L ist seineEchtzeit-kV-Voltmeterdie die Kondensatorspannung auch dann anzeigt, wenn das Gerät im Standby-Modus ist, nicht nur während der aktiven Impulsentladung.Dies ermöglicht den Bedienern eine kontinuierliche Situationsbewusstsein für den gespeicherten Energiezustand., wodurch das Risiko eines versehentlichen Kontakts mit einer scheinbar "ausgeschalteten" Kondensatorbank, die möglicherweise noch eine gefährliche Restladung enthält, beseitigt wird.
- Standby-ÜberwachungVoltmeter zeigt Echtzeit-Kondensatorspannung
- Manuelle Entladeknopf:Ein spezieller Entladeknopf für die kontrollierte Ableitung von Restkondensatorenergie
- Null-Positionsanzeiger (gelbe LED):Licht nur, wenn sich der Spannungsregelungsknopf bei Null befindet
- Ausgerichtete Energieausgabe:Die 12μF-Kapazität mit einem einstellbaren Bereich von 0-864J ermöglicht es den Bedienern, die Impulsenergie an die Kabellänge und die Fehlerimpedanz anzupassen, um eine Überentladung an kurzen LV-Kabelabschnitten zu vermeiden
Panel-Schnittstelle Jede Steuerung erklärt
| Kontrolle |
Funktion |
| 1. Sicherheitsgrund |
Erdverbindung des Instrumentenchassis verhindert die Elektrifizierung des Gehäuses und die Gefahr von Personalstoß |
| 2- Entladungsknopf. |
Manuelle interne Ladungsauslösung bei ausgeschalteter HV 2 Sekundärschutzschicht nach automatischer Entladung |
| 3. Start-Null-Positionsanzeiger |
Gelbe LED bestätigt Spannungsknopf bei Null; drücken Sie, um HV-Ausgang aktivieren, wenn der Anzeiger leuchtet |
| 4Halt / HV-Anzeige |
Sofortige HV-Ausgangsgrenze; Anzeigeleuchten bei aktiver Hochspannungsausgabe |
| 5. Überstromschutz |
Drücken, um den Schutz zu aktivieren; automatische Auslösung bei Überstrom |
| 6. Spannungsregelung |
Drehen Sie voll im gegenuhrweisen Richtung auf Null vor dem Start, dann im Uhrzeigersinn, um die Leistung zu erhöhen |
| 7. Zeiteinstellung |
Konfigurierbares Entladungszeitintervall für den automatisch zeitgesteuerten Impulsmodus während der Bestimmung |
Anwendungen
| Anwendung |
Szenario |
| Feststellung von Kabelfehlern |
Impulsausladung für die akustisch-magnetische Bestimmung von LV/MV-Verteilkabeln mit 12 kV und weniger |
| Gleichspannung widerstehen Spannungstest |
Prüfung der Kabelisolierung nach der Installation und Reparatur auf LV- und MV-Schaltungen |
| Überprüfung des Kabels vor der Inbetriebnahme |
Neue Kabel-Schaltkreisprüfung vor der Antriebsbereitstellung |
| Gleichspannungstests für elektrische Geräte |
Gleichspannungstests an anderen elektrischen Geräten |
| Routinemäßige vorbeugende Wartung |
Planmäßige Beurteilung des Zustands der Kabel für städtische Netze, Industrieanlagen und gewerbliche Anlagen |
Sicherheits- und Betriebsvorkehrungen
- Immer verbundenSicherheitsgrundzu einem zuverlässigen Erdpunkt vor dem Betrieb
- Überprüfen Sie, ob der Nullstandsanzeiger (gelbe LED) eingeschaltet istangefeuertVor dem Drücken von Start bestätigt der Spannungsverstellknopf, dass er bei Null ist
- DruckhandbuchAuslassknopfund überprüfen Sie, ob der Voltmeter Null liest, bevor Sie die Ausgangskabel trennen.
- Drücken Sie sofort "Stoppen", wenn während des Tests ein abnormaler Zustand beobachtet wird.
- Nur qualifizierte HV-Techniker dürfen arbeiten
- Lesen Sie vor dem ersten Gebrauch das vollständige Gebrauchsanleitungsbuch; verstehen Sie alle Steuerungen und Verkabelungsmethoden
- Beförderung mit dem Zugstanggriff ∙ Vermeiden Sie das Heben durch Kabel oder Steckverbinder
