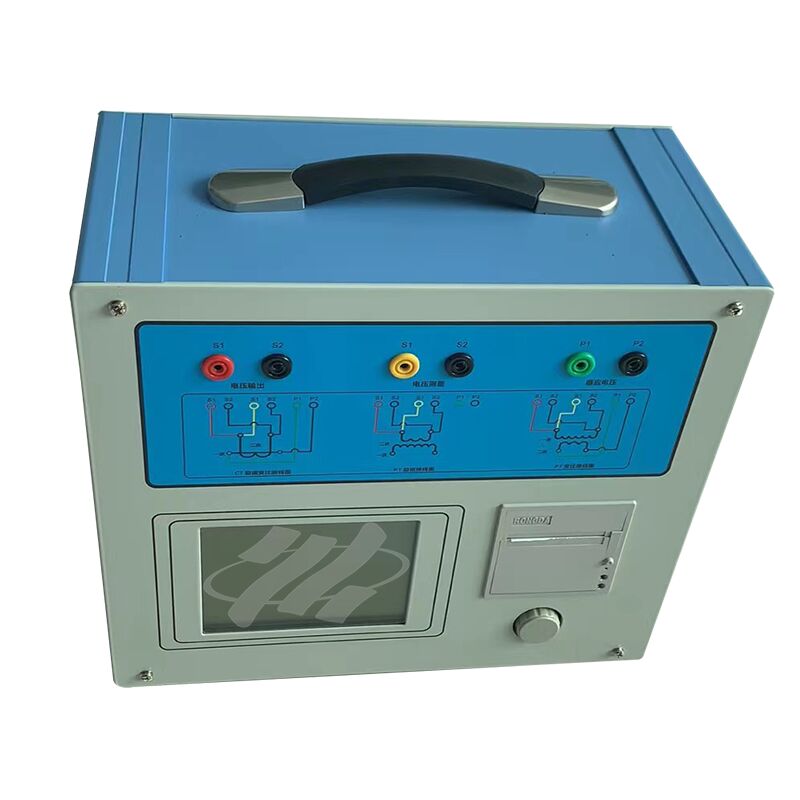

Der XHTX206 Transformator-Umfassende-Kennlinien-Tester wurde entwickelt, um eine vollständige Palette von Tests an verschiedenen Arten von Stromwandlern (CTs) durchzuführen, einschließlich Schutzklasse, Messklasse und TP-Klasse-Modellen. Sein Testumfang umfasst Erregungskennlinien (auch bekannt als Volt-Ampere-Kennlinien), Übersetzungsverhältnis, Polarität, Sekundärwicklungs-Widerstand, Sekundärlast, Verhältnisfehler und Winkelfehler. Darüber hinaus ist dieser Tester für die Prüfung der Erregungskennlinien, des Übersetzungsverhältnisses, der Polarität, des Sekundärwicklungs-Widerstands und des Verhältnisfehlers von elektromagnetischen Einheiten aller Arten von Spannungswandlern (PTs) geeignet.
Verwendet die Frequenzumwandlungsmethode, um Kennlinien und Fehlerkurven zu testen, wobei die Knickpunktspannung bis zu 60 kV erreicht.
Gibt automatisch wichtige Daten wie Knickpunktspannung/Strom, Fehlerkurven und verschiedene Testparameter aus.
Bietet eine dynamische Anzeige der Parametereinstellungen und eine Echtzeit-Anzeige der Hilfsverdrahtungsdiagramme für eine bequeme Bedienung.
Ausgestattet mit einer Dreh-Foto-Maus für eine einfache, schnelle und benutzerfreundliche Bedienung.
Technische Parameter
Ausgang: 0–180Vrms, 12Arms, 36A (Spitze) ±0,2%
Messung: Transformation
Verhältnis: 0–2000 ±0,1%; 2000–5000 ±0,2%; 5000–35000 ±0,5%, Widerstand: 0–600Ω ±(0,5%R+2mΩ),
Phase: Auflösung 0,5min ±5min, Last: 0–1000VA ±(0,5%R+0,02VA)
Stromversorgung: AC220V±10%, 50Hz
