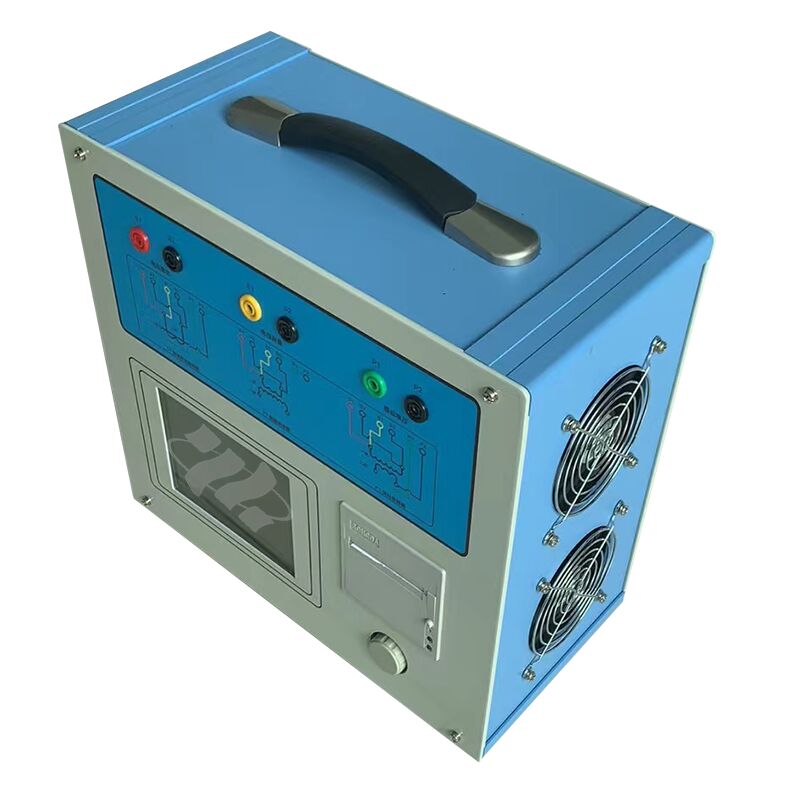

Der XHTX206 Transformer Comprehensive Characteristic Tester wurde für umfassende Transformatorentests entwickelt und liefert präzise Messungen für ein breites Spektrum an CTs, wie z. B. Schutzklasse-, Messklasse- und TP-Klasse-Transformatoren. Er führt gründliche Bewertungen der Erregungs- (Volt-Ampere-) Eigenschaften, des Übersetzungsverhältnisses, der Polarität, des Sekundärwicklungs-Widerstands, der Sekundärlast, des Übersetzungsfehlers und des Winkelfehlers durch. Neben CT-Tests ist dieses Hochleistungsinstrument auch mit den Testanforderungen von elektromagnetischen Einheiten verschiedener PTs kompatibel, einschließlich Erregungseigenschaften, Übersetzungsverhältnis, Polarität, Sekundärwicklungs-Widerstand und Übersetzungsfehlertests.
★ Durch den Einsatz einer fortschrittlichen Frequenzumwandlungs-Testmethodik zeichnet der Tester präzise charakteristische Kurven und Fehlerkurven auf, mit einer außergewöhnlichen Knickpunkt-Spannungskapazität von 60 kV, um anspruchsvolle Testszenarien zu erfüllen.
★ Optimiert die Testabläufe durch die automatische Generierung von Knickpunkt-Spannungs-/Stromwerten, Fehlerkurven und einem vollständigen Satz von Testparametern, wodurch manuelle Berechnungsfehler vermieden werden.
★ Verfügt über intuitive dynamische Anzeigen sowohl für die Parameterkonfiguration als auch für die Schaltpläne, die den Bediener Schritt für Schritt anleiten, um eine korrekte und effiziente Einrichtung zu gewährleisten.
★ Integriert eine Dreh-Foto-Maus für eine reibungslose, unkomplizierte Bedienung, wodurch die Lernkurve erheblich verkürzt und die Testeffizienz gesteigert wird.
Technische Parameter
☆ Ausgang: 0–180Vrms, 12Arms, 36A (Spitze) ±0,2%
☆ Messung: Transformation
Verhältnis: 0–2000 ±0,1%; 2000–5000 ±0,2%; 5000–35000 ±0,5%
Widerstand: 0–600Ω ±(0,5%R+2mΩ)
Phase: Auflösung 0,5min ±5min
Last: 0–1000VA ±(0,5%R+0,02VA)
☆ Stromversorgung: AC220V±10%, 50Hz
