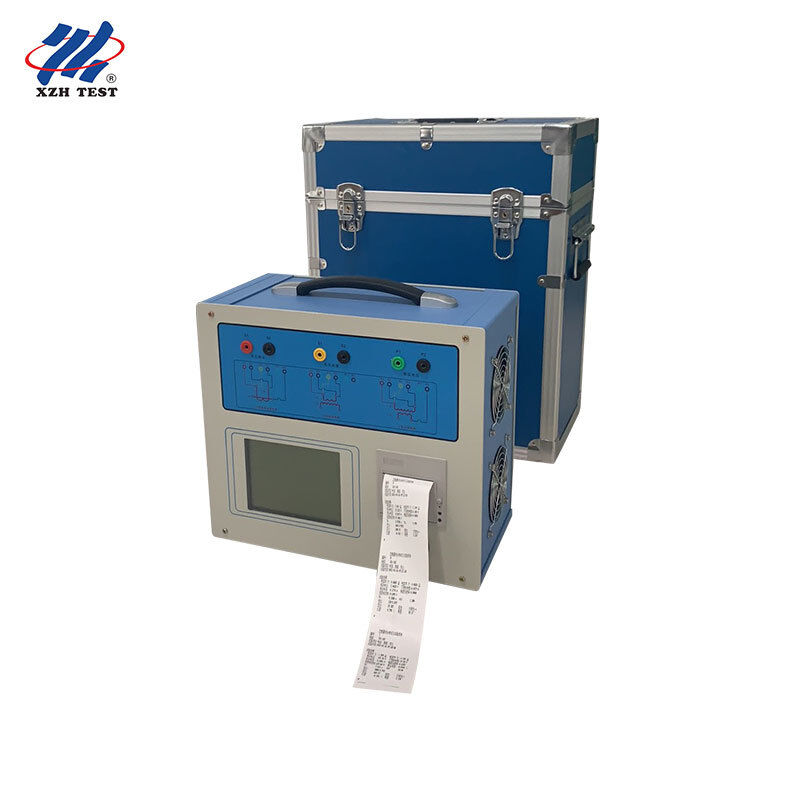

CT PT Analyzer Transformator Charakteristik Tester
Der XHTX206 CT PT Analyzer ist ein umfassender Eigenschaftsprüfer für Transformatoren der neuen Generation, der für die Energieindustrie entwickelt wurde und traditionelle Transformatoren mit variablem Verhältnis ersetzt.mit einer Leistung von mehr als 100 W und. Basierend auf einer fortschrittlichen Frequenzumwandlungstesttechnologie mit einer leistungsstarken DSP- und FPGA-Plattform erfüllt es die Erregungsmerkmale (Volt-Ampere), das Transformationsverhältnis, die Polarität,sekundärer Wickelwiderstand, Prüfung der sekundären Belastung, des Verhältnisfehlers und des Winkelfehlers von Stromtransformatoren der Schutzklasse, der Messklasse und der TP-Klasse sowie der Anregungsmerkmale, des Verhältnisses,Polaritäts- und Sekundärwicklungswiderstandsprüfung von PT-elektromagnetischen Einheiten.
Anwendungen und Zielgruppe:Gebaut für die Fabrikprüfungen von Strom- und Spannungstransformatorenherstellern, Forschungsinstitute für Stromwissenschaften und Hochspannungstestlabore,Ingenieure für die Inbetriebnahme von Relaisschutz, Teams für die Übergabe von Umspannwerken und die vorbeugende Wartung sowie für die Abteilungen für die Inbetriebnahme von Kraftwerksbauten, die eine CT/PT-Prüfung vor Ort ohne Standardtransformatoren, Booster oder Ladekisten benötigen.
Schlüsselmerkmale
| Parameter |
Spezifikation |
| Prüfobjekte |
CT (Schutz / Messung / TP-Klasse), PT elektromagnetische Einheiten |
| Ausgabe |
0~180Vrms, 12Arms, 36A (Spitze) |
| Genauigkeit der Spannung |
± 0,2% |
| CT-Verhältnisbereich |
1 ~ 40000 (1 ~ 2000 < 0,1%; 2000 ~ 5000 < 0,2%; 5000 ~ 35000 < 0,5%) |
| PT-Ratio-Bereich |
1 ~ 35000 |
| Phasenmessung |
Genauigkeit ±5 min, Auflösung 0,5 min |
| Sekundärer Wickelwiderstand |
0 ~ 600Ω, < 0,5% ± 2mΩ |
| AC-Lastmessung |
0 ~ 1000VA, < 0,5% ± 0,02VA |
| Stromversorgung |
AC220V ± 10%, 50 Hz |
| Arbeitsumfeld |
-10 ~ 50 °C, Luftfeuchtigkeit ≤ 90% |
| Abmessungen / Gewicht |
365 × 290 × 153 mm / < 10 kg |
Wesentliche Merkmale
Die Frequenzumrechnungsmethode erprobt CT/PT-Erregungscharakteristikkurven und Fehlerkurven von 10%, wobei die Bewegungspunkte bis zu 60 kV bei nur 180 Vrms Leistung und 12 Arms (36 A Spitzen) Strom behandelt werden.
Überprüfung vor Ort von Stromtransformatoren ohne Standard-CT, Booster, Lastbox, Spannungsregler oder Schwerstromkabel, wodurch die Arbeitsbelastung erheblich reduziert und der Wirkungsgrad verbessert wird.
Der Verhältnisfehler liegt innerhalb von ±0,1% und der Winkelfehler innerhalb von ±5 min. Dies ermöglicht die Feldprüfung von Stromtransformatoren der Klasse 0,2S mit einem Verhältnisbereich von 1 bis 40000.
Berechnet automatisch Spannung/Strom des Wendepunkts, 10% (5%) Fehlerkurven, Genauigkeitsgrenzfaktor (ALF), Instrumentensicherheitsfaktor (FS), sekundäre Zeitkonstante (Ts),Nachhaltigkeitskoeffizient (Kr), gesättigte und ungesättigte Induktivität.
Ein Schlüsseltest für CT-Gleichstromwiderstand, -Erregung, -Verhältnis und -Polarität mit einem einzigen Verkabelungssystem für alle CT-Tests mit Ausnahme der Belastung, die den Normen GB1208 (IEC60044-1), GB16847 (IEC60044-6) und GB1207 entsprechen.
Optionale spezielle Stromverstärker-Ausgänge 180A für die Prüfung des Durchflussstroms vor Ort.
Erweiterte Funktionen
Vollständige dynamische grafische Schnittstelle in chinesischer Sprache mit automatischen Verkabelungsdiagrammen, die nach dem ausgewählten Prüfobjekt angezeigt werden; keine manuelle Referenz erforderlich.
5.7 Zoll graphisch-transflektiver LCD, unter direktem Sonnenlicht gut sichtbar.
Rotationelle photoelektrische Mausfunktion für eine schnelle und einfache Eingabe von Parametern.
Ein eingebauter Drucker druckt automatisch Prüfberichte aus; speichert bis zu 1000 Gruppen von Prüfdaten mit Stillhalt.
Tragbares Design mit einem Gesamtgewicht von weniger als 9 kg, leicht zu transportieren.
Kombination aus umfassenden CT/PT-Prüffunktionen, Frequenzumrechnungstechnologie und automatisierter Berichterstattung,Die XHTX206 bietet Laborgenauigkeit und Feldfreundlichkeit für die Prüfung von Transformatorcharakteristiken.
Häufig gestellte Fragen
F1: Für wen ist der XHTX206 CT PT-Analysator entwickelt?
Es ist für die Fabrikprüfungen von CT/PT-Herstellern, Forschungsinstitute für Energiewissenschaften und Hochspannungstestlabore, Ingenieure für die Inbetriebnahme von Relaisschutz,Teams für die Übergabe von Umspannwerken und die vorbeugende Wartung, und die Abteilungen für die Inbetriebnahme von Kraftwerken, die die Überprüfung der Transformatoren vor Ort durchführen.
F2: Welche Prüfungen kann er durchführen?
Er führt zur Absicherung Aufregungsmerkmale (Volt-Ampere), Transformationsverhältnis, Polarität, Sekundärwicklungswiderstand, Sekundärbelastung, Verhältnisfehler und Winkelfehlerprüfungen durch,CTs der Klasse TP, sowie Aufregungseigenschaften, Verhältnis, Polarität und Sekundärwicklungswiderstandsprüfungen für PT-Einheiten.
F3: Warum ist die Frequenzumwandlungstechnologie wichtig?
Die Frequenzumwandlungstests erzeugen die volle Erregungscharakteristikkurve und eine Fehlerkurve von 10% mit nur 180Vrms Ausgang und 12Arms Strom, aber bearbeiten CTs mit Biegepunkten bis zu 60kV,die Beseitigung der Notwendigkeit von sperrigen Hochspannungs-Boostern und großen Stromquellen.
F4: Können CTs vor Ort ohne Standardtransformator überprüft werden?
Ja. Es überprüft Stromtransformatoren vor Ort ohne Standard-CT, Booster, Lastkasten, Spannungsregler oder Schwerstromkabel und erzielt einen Verhältnisfehler innerhalb von ±0,1% und einen Winkelfehler innerhalb von ±5min.ausreichend für 0CT-Feldversuche der Klasse.2S.
F5: Welche Zubehör-, Verpackungs- und Lieferbedingungen gelten?
Für den Durchflussversuch mit 180 A ist ein optionales spezielles Stromverstärker verfügbar.
