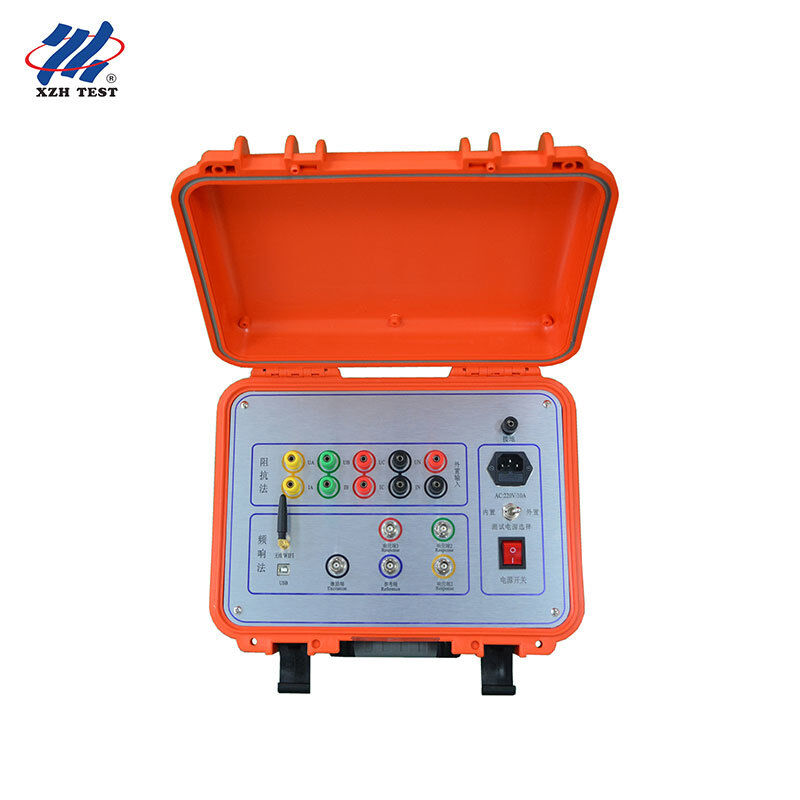

XHBX1502 Transformator-Wicklungs-Verformungs-Widerstandsprüfgerät——Ein Diagnosegerät mit USB-Anschluss, das die Frequenzgang-Analyse (FRA)-Methode und die Widerstandsmethode verwendet, um interne Wicklungsfehler von 63kV-500kV-Transformatoren zu testen und über automatische Analyse und Word-Berichterstellung verfügt.
Übersicht
Das XHBX1502-Messgerät misst die Parameter der internen Wicklungscharakteristik von Transformatoren und verwendet die Frequenzgang-Analyse (FRA) —— eine zerstörungsfreie interne Fehlerdiagnosetechnik ——, um interne Transformatorfehler genau zu beurteilen. Es eignet sich für die Erkennung von internen Strukturfehlern von 63kV bis 500kV Leistungstransformatoren.
Sobald ein Transformator entworfen und hergestellt ist, sind seine Schaltkreise und seine interne Struktur festgelegt, so dass die Frequenzgangantwort jedes Schaltkreises ebenfalls festgelegt ist und die drei Phasen vergleichbar sind. Jedoch können Zwischen- oder Phasenkurzschlüsse während des Testvorgangs, Stöße während des Transports sowie die elektromagnetischen Kräfte bei Kurzschluss- und Fehlerbedingungen zu Änderungen der Verteilungszahl der Wicklung führen, wodurch die ursprüngliche Frequenzgangantwort (Amplitudenänderung und Frequenzverschiebung) verändert wird. Durch die Quantifizierung dieser Antwortänderungen —— einschließlich Amplitude, Frequenzbereich und Änderungstrends —— können Testingenieure den Grad der Wicklungsverformung bestimmen und beurteilen, ob der Transformator schwer beschädigt ist oder eine große Reparatur benötigt.
Dieses Gerät besteht aus einem Laptop und einem hochpräzisen Messsystem auf Mikrocontrollerbasis. Es ist kompakt, einfach zu bedienen und kann nach dem Lesen des Handbuchs oder einer kurzen Schulung verwendet werden.
Hauptmerkmale
Für die Erfassung und SteuerungHochgeschwindigkeits-, hochintegrierter Mikroprozessor.
USB-Kommunikation zwischen Laptop und GerätDDS-Hochgeschwindigkeits-Scan-Technologie
Hilfreich bei der genauen Diagnose von Wicklungsfehlern wie Verformung, Aufwickeln, Verschiebung, Neigung, Verformung von Zwischenkurzschlüssen und direkten Phasenkurzschlüssen.Hochgeschwindigkeits-Dual-Channel-16-Bit-A/D-Sampling
(Während des Feldtestzeitraums ändert sich die Wellenform deutlich beim Umschalten der Trennschalter).Software-steuerbare Signal-Ausgangsamplitude
, mit einem maximalen Spitzenwert von ±10V.Dual-Messsystem
——Lineares Scan-Messung und Segment-Scan-Messung —— kompatibel mit zwei nationalen Messmodi.Automatisches Datenanalysesystem
, mit Funktionen zum Vergleich der horizontalen Dreiphasen-Ähnlichkeit (A/B/C) und des vertikalen Phasen-Verformungsvergleichs (AA, BB, CC).Automatische Generierung von Word-Dokumenten
, zur Speicherung und zum Drucken.Widerstandsmethode (Impedanzmethode)
: Niederspannungsseitiger Kurzschluss, Hochspannungsseite einmal verbunden, geeignet für alle drei Phasen, und berechnet automatisch den Kurzschlusswiderstand jeder Phase.Zwei Messmethoden für das Gerät: FRA und Widerstandsmethode
XHBX1502 unterstützt die beiden Methoden für den Transformator-Wicklungs-Verformungstest, die in den chinesischen Stromnormen festgelegt sind:
Methode
| Prinzip |
Konformität mit Anforderungen |
Wichtige Ausgabe |
Frequenzgang-Analyse (FRA) |
| Vergleicht die Frequenzgangantwort jeder Phase jeder Wicklung mit historischen Daten |
DL/T911-2004 |
Ähnlichkeit (von sehr gut bis sehr schlecht) und Verformungsgrad (normal, leicht, mittel, schwer) |
Widerstandsmethode / Impedanzmethode |
| Misst den Niederspannungs-Kurzschlusswiderstand jeder Phase und vergleicht jeden Phasenwiderstandswert mit dem Nennwert. |
DL/T1093-2008 |
Kurzschlusswiderstand jeder Phase und Vergleich zwischen den Phasen |
Das automatische Datenanalysesystem berichtet über die horizontale Dreiphasen-Ähnlichkeit (sehr gut, gut, schlecht, sehr schlecht) und den Zustand der vertikalen Phasenwicklungen (normale Wicklung, leichte Verformung, mittlere Verformung, schwere Verformung) und kann die Ergebnisse als Word-Dokument ausgeben. |
Frequenzgang-Analyse —— Technische Spezifikationen
2.1 Scan-Modus & 2.2 Andere technische Parameter Scan-Modus
| Lineares Scan und Segment-Scan |
Linearer Scan-Bereich |
| Frequenzbereich: 10Hz – 10MHz, 40000 Punkte; Auflösung: 0,25kHz / 0,5kHz / 1kHz |
Segment-Scan-Bereich |
| 0,5kHz – 1MHz, 2000 Punkte (0,5–10kHz, 10–100kHz, 100–500kHz, 500–1000kHz) |
Amplitudenbereich |
| -120dB bis +20dB |
Amplituden-Genauigkeit |
| 0,1dB |
Scan-Frequenz-Genauigkeit |
| 0,005% |
Signal-Eingangsimpedanz |
| 1MΩ |
Signal-Ausgangsimpedanz |
| 50Ω |
Signal-Ausgangsamplitude |
| ±20V |
Phasen-Wiederholgenauigkeit |
| 99,9% |
Die Widerstandsmethode verwendet eine Dreiphasen-Verbindung und eine Einzelphasen-Messmethode: Nur die Niederspannungsseite wird kurzgeschlossen, die Hochspannungsseite wird gleichzeitig an allen drei Phasen angeschlossen, und eine Messung kann automatisch den Kurzschlusswiderstand jeder Phase berechnen. Dieses Gerät kann mit der internen 220V-Stromversorgung oder einer externen Stromversorgung betrieben werden. |
| -10°C bis +40°C |
Lagertemperatur |
| -20°C bis +70°C |
Relative Luftfeuchtigkeit |
| <90%, nicht kondensierend |
Widerstandsmethode (Impedanzmethode) —— Technische Spezifikationen |
Messgenauigkeit
| Spannungsklasse 0,2; Stromklasse 0,2 |
Widerstandsbereich |
| 0 – 100% |
Spannungsmessbereich |
| AC 25V – 500V |
Aktueller Messbereich |
| AC 0,1A – 10A |
Betriebsfeuchtigkeit |
| 0 – 80% |
Phasen-Wiederholgenauigkeit |
| 99,9% |
Die Widerstandsmethode verwendet eine Dreiphasen-Verbindung und eine Einzelphasen-Messmethode: Nur die Niederspannungsseite wird kurzgeschlossen, die Hochspannungsseite wird gleichzeitig an allen drei Phasen angeschlossen, und eine Messung kann automatisch den Kurzschlusswiderstand jeder Phase berechnen. Dieses Gerät kann mit der internen 220V-Stromversorgung oder einer externen Stromversorgung betrieben werden. |
Wann testen: Empfohlene Testzeit
Die in der Bedienungsanleitung zitierten chinesischen Stromnormen empfehlen, die Wicklungsverformungsprüfung unter folgenden Bedingungen durchzuführen:
Vor der Übergabe und Prüfung
——Transformatoren mit 110kV und höher müssen einer Niederspannungs-Kurzschlusswiderstandsprüfung oder einer FRA-Wicklungsverformungsprüfung unterzogen werden, um die ursprünglichen Aufzeichnungen zu erhalten.Nach einem Nahkurzschluss
(z. B. Stecker-Kurzschluss oder wiederholter Nahkurzschluss) muss eine Prüfung durchgeführt und mit den ursprünglichen Aufzeichnungen verglichen werden. Gleichzeitig muss sie mit anderen Stoßstrom-elektrischen Prüfungen kombiniert werden, bevor der Transformator wieder in Betrieb genommen werden kann.Regelmäßige Prüfung
——Normal betriebene Transformatoren sollten mindestens alle sechs Jahre getestet werden.Zielgruppe
Die Zielgruppe für XHBX1502 sind Teams, die für die Bewertung des internen Zustands von großen Leistungstransformatoren verantwortlich sind:
Transformatorhersteller
Führen Sie Werkstests und Vorabnahme-Wicklungstests durch, um Referenzaufzeichnungen zu erstellen.Netzbetrieb und Wartungseinheiten
Führen Sie regelmäßige und Kurzschluss-Zustandsprüfungen von Transformatoren durch.Transformator-Großreparatur- und Wartungswerkstätten
Bewerten Sie den Zustand der Wicklungsverformung, bevor Sie entscheiden, ob eine Wartung durchgeführt werden soll.Energie-Forschungsinstitute und Prüfgesellschaften
Bieten Sie unabhängige Diagnosedienstleistungen für 63kV-500kV-Transformatoren an.Es kann über eine USB-Verbindung mit einem Laptop bedient werden, führt automatisch eine Dreiphasenanalyse durch und gibt einen Word-Bericht aus. Es wurde speziell für den Einsatz vor Ort und im Werk entwickelt —— nur die Transformator-Anschlusskabel müssen entfernt werden, kein Aufhängen oder Demontieren erforderlich.
Häufig gestellte Fragen
Für welche Spannungsebenen von Transformatoren ist XHBX1502 geeignet?
Es wurde für die Erkennung von internen Strukturfehlern von 63kV bis 500kV Leistungstransformatoren entwickelt.
Welche Testmethoden werden unterstützt?
Es unterstützt die Frequenzgang-Analyse (FRA)-Methode und die Widerstandsmethode (Impedanzmethode), die jeweils die Standards DL/T911-2004 und DL/T1093-2008 erfüllen.
Was sind der FRA-Scan-Bereich und die Auflösung?
Der lineare Scan deckt einen Frequenzbereich von 10Hz–10MHz mit 40000 Scan-Punkten ab; der Segment-Scan deckt einen Frequenzbereich von 0,5kHz–1MHz mit 2000 Scan-Punkten ab. Die Frequenzauflösungsoptionen sind 0,25kHz, 0,5kHz und 1kHz.
Wie lange dauert die Messung?
Mit der Frequenzgang-Analyse (FRA)-Methode dauert die Messung pro Phase nicht länger als 60 Sekunden, und die Gesamtzeit für Hoch-, Mittel- und Niederspannungstransformatoren überschreitet nicht 10 Minuten. Mit der Widerstandsmethode dauert die Messung pro Phase nicht länger als 15 Sekunden, und die Gesamtzeit überschreitet nicht 1 Minute.
Müssen Transformatoren für die Messung abgebaut oder entfernt werden?
Nein, nur die Transformator-Anschlusskabel müssen entfernt werden; die Messung kann ohne Aufhängen oder Demontieren des Transformators (kein Entfernen des Öltanks erforderlich) abgeschlossen werden.
Über den Hersteller
Dieses Gerät wird von Xi'an Zhongheng Electric Technology Co., Ltd. (XZH TEST) hergestellt. Das Unternehmen ist ein Hersteller von Transformator- und elektrischen Prüfgeräten. Das XHBX1502 Transformator-Wicklungs-Verformungs-Widerstandsprüfgerät entspricht den technischen Anforderungen von DL/T911-2004 und DL/T1093-2008.
