Produktübersicht

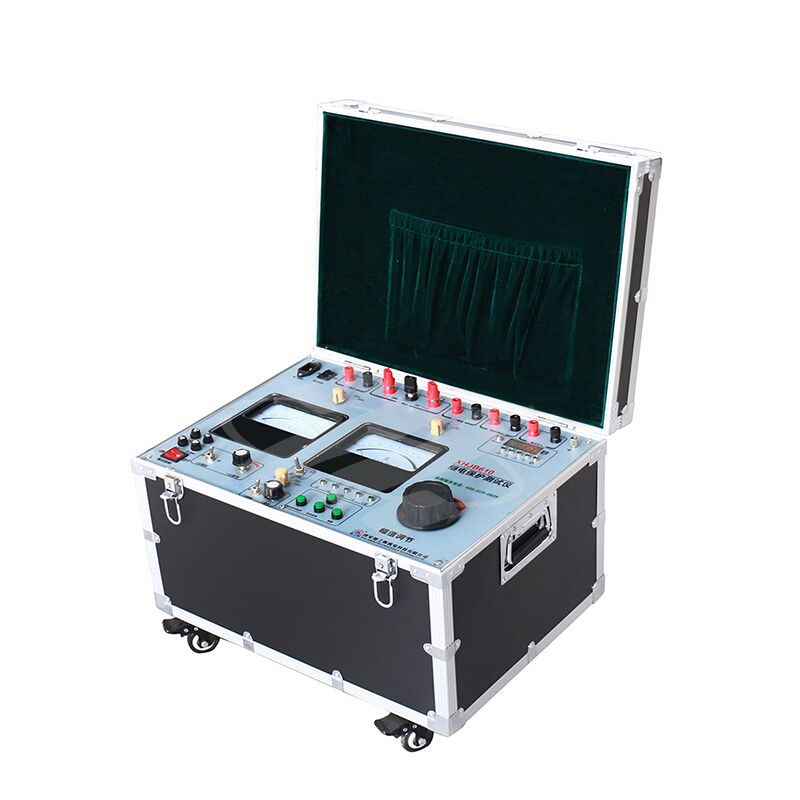

XHJB610 Relaisschutz Tester ist für die Anpassung und Prüfung von Relaisschutzvorrichtungen in HV- und LV-Stromversorgungssystemen ausgelegt.Sekundärschaltkreisprüfung, gegenseitige Induktionsmerkmalprüfung, Überprüfung des Aktionswerts des Leistungsschalters und Messung der Öffnungs- und Schließzeit von Leistungsschaltern.
Leistungsmerkmale
Mit einem leistungsstarken Single-Chip-Mikrocomputer verfügt dieser Relais-Schutztester über hochpräzise Messgeräte, eine voll funktionsfähige Konfiguration, zuverlässige Leistung,einfacher Betrieb und bequeme Mobilität.
Technische Parameter
★ Wechselstromquelle: Einzelphase: 6×30A Dreiphase: 180A Leistung: ≥250VA/Phase
★ Ausgangszeit: 5A kontinuierlich / 10A ≥ 45 Sekunden / 20A ≥ 5 Sekunden
★ Wechselspannungsquelle: Einphasen: 6×120V Ausgangsleistung: ≥60VA/Phase
★ Gleichstromquelle: Einzelphase: -5A+5A Leistung: ≥100VA
★ Gleichspannungsquelle: Einphasen: -150V+150V Leistung: ≥100VA
★ Wechselstromquellenwinkel: Phasenwinkel: 0° 360° Genauigkeit: ±0,5°
★ Wechselstromquelle Frequenz: Frequenz: 1 ‰ 1000Hz Frequenz Auflösung: 1mHz
★ Harmonische Ausgabe: Fähig zur Ausgabe von Harmoniken jeder Amplitude von der 2. bis 20. Ordnung
★ Synchronisierung: Spannungs- und Stromsynchronisierung ≤ 10 μS
★ Eingabe: 16 Kanäle mit 15V/250V aktiven Kontakten kompatibel, automatische Kontakts polaritätsidentifizierung
★ Zeitgenauigkeit: ≤ 1 ms bei weniger als 1 s
★ Ausgang: 8 Paare programmierbarer Schalter trockener Kontakte, Kapazität: AC/DC 250V, 0,5A
★ Stromversorgung: 220V ± 10% 50Hz ± 10%
