Produktübersicht

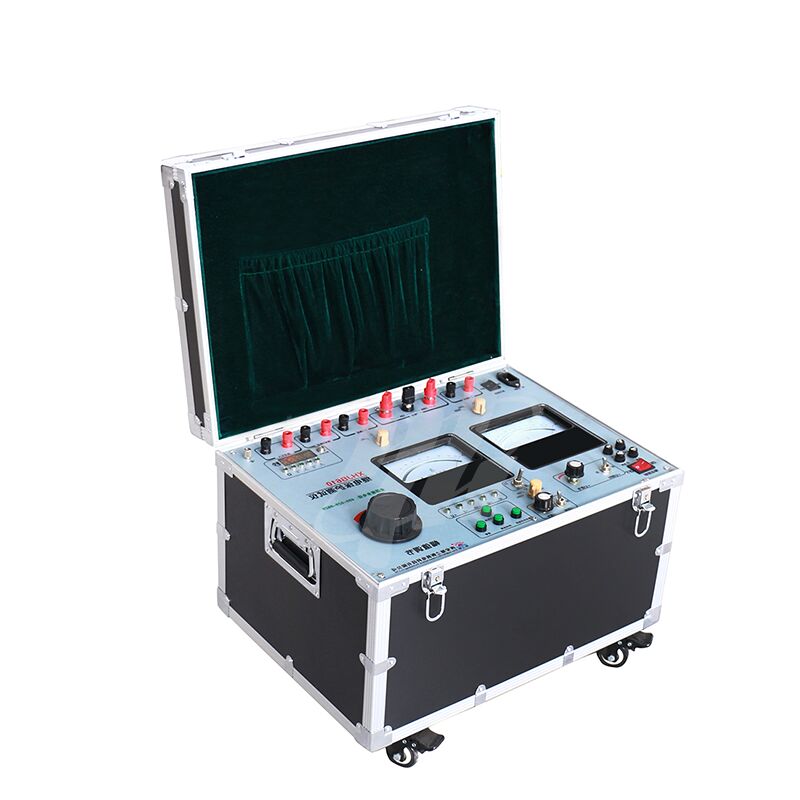

Der XHJB610 Relaisprüfgerät wurde für Hoch- und Niederspannungsversorgungssysteme entwickelt und ist für die Einstellung und experimentelle Prüfung von Relais-Schutzeinrichtungen bestimmt. Sein Funktionsumfang umfasst die Kalibrierung von konventionellen Relais verschiedener Typen, die Inspektion von Sekundärkreisen, die Charakteristikenerkennung von Wandlern, die Überprüfung von Auslösewerten für Leistungsschalter-Auslösemechanismen und die Zeitmessung für Schaltvorgänge von Leistungsschaltern.
Leistungsmerkmale
Gesteuert von einem Hochleistungs-Ein-Chip-Mikrocomputer, weist dieser Relais-Schutzkalibrator herausragende Eigenschaften auf, darunter eine hohe Präzision seiner Anzeigegeräte, ein umfassendes Funktionsdesign, eine stabile Betriebsleistung, eine benutzerfreundliche Bedienung und eine flexible Portabilität für den Einsatz vor Ort.
Technische Parameter
★ AC-Stromquelle: Einphasig: 6×30A Dreiphasig: 180A Leistung: ≥250VA/Phase
★ Ausgangszeit: 0～5A kontinuierlich / 5～10A ≥45 Sekunden / 10～20A ≥5 Sekunden
★ AC-Spannungsquelle: Einphasig: 6×120V Ausgangsleistung: ≥60VA/Phase
★ DC-Stromquelle: Einphasig: -5A～+5A Leistung: ≥100VA
★ DC-Spannungsquelle: Einphasig: -150V～+150V Leistung: ≥100VA
★ AC-Quellenwinkel: Phasenwinkel: 0°～360° Genauigkeit: ±0,5°
★ AC-Quellenfrequenz: Frequenz: 1～1000Hz Frequenzauflösung: 1mHz
★ Harmonische Ausgabe: Kann Harmonische jeder Amplitude von der 2. bis zur 20. Ordnung ausgeben
★ Synchronisation: Spannungs- und Stromsynchronisation ≤10μS
★ Eingang: 16 Kanäle kompatibel mit aktiven Kontakten von 15V～250V, automatische Kontaktpolaritätsidentifikation
★ Zeitmessgenauigkeit: ≤1ms bei weniger als 1s
★ Ausgang: 8 Paare programmierbare Schalter-Trockenkontakte, Kapazität: AC/DC 250V, 0,5A
★ Stromversorgung: 220V±10% 50Hz±10%
