XHJB666 Mikrocomputer-Relee-Schutzkalibrator mit 6 Phasen

XHJB666 Mikrocomputer-Relaisschutz-Kalibrator

Es handelt sich um einen neuen Typ eines miniaturisierten Mikrocomputer-Relaisschutzprüfgeräts, das vollständig mit moderner fortschrittlicher Mikroelektroniktechnologie realisiert wurde.

Es kann die Überprüfung verschiedener gängiger Relais, die Überprüfung des Sekundärkreises, die Überprüfung der Eigenschaften des Transformators, die Überprüfung des Auslösewerts des Leistungsschalter-Auslösemechanismus und die Messung der Öffnungs- und Schließzeit des Leistungsschalters durchführen.

Unter der Steuerung eines Hochleistungs-Einchip-Mikrocomputers zeichnet sich der Relaisschutz-Kalibrator durch hohe Präzision, volle Funktionalität, stabile Leistung, einfache Bedienung und flexible Bewegung aus.

Hauptmerkmale

1. Ausgabe von bis zu 6 Spannungs- und 6 Stromphasen, die kombiniert werden können, um konventionelle 4-Phasen-Spannungs-3-Phasen-Strom-, 6-Phasen-Spannungs-, 6-Phasen-Strom- und 12-Phasen-Ausgabemodi zu realisieren.

2. Eingebetteter Industrie-Steuerrechner mit hoher Leistung und großem 8,4-Zoll-Farb-TFT-LCD-Bildschirm mit hoher Auflösung

3. Die Ausgabe verwendet einen hochfidenz- und hochzuverlässigen modularen linearen Leistungsverstärker anstelle eines schaltenden Leistungsverstärkers für überlegene Leistung.

4. Der Ausgabeteil wird von DSP gesteuert, die Betriebsgeschwindigkeit ist hoch, die Echtzeit-Signalverarbeitungsfähigkeit ist stark, die Übertragungsfrequenzbandbreite wird gesteuert und die hochauflösende D/A-Wandlung wird gesteuert.

5. Es kann eine Vielzahl von großen und komplexen Verifizierungsarbeiten mit hohem Automatisierungsgrad durchführen. Es kann leicht verschiedene Schutzeinstellungen testen und scannen, Fehlerwiedergabe durchführen, Testdaten in Echtzeit speichern, Vektorgrafiken anzeigen und Berichte online drucken.

6. Es verfügt über eine unabhängige dedizierte einstellbare DC-Stromversorgung von 110 V und 220 V für die Inspektion vor Ort.

7. Der Tester der neuen Generation TP-60A ist mit 10 Ein- und 8 Ausgängen für einfache Selbstinjektionstests ausgestattet. Der Eingabekontakt ist ein Leerlaufkontakt und ist mit 0~250V Potentialkontakten kompatibel, die intelligent und automatisch erkannt werden können.

8. Bereitstellung verschiedener automatischer Testsoftwaremodule und GPS-synchroner Trigger-Tests (optional).

9. Kann eine Vielzahl von komplexen Kalibrierungsaufgaben durchführen und kann leicht verschiedene Schutzeinstellungen für die Fehlerwiedergabe testen und scannen. Kann Testdaten in Echtzeit speichern, Vektorgrafiken anzeigen, Berichte drucken usw.

10. Das Design der Wärmeableitungsstruktur ist vernünftig, die Hardware-Schutzmaßnahmen sind zuverlässig und perfekt, und die Soft-Start-Funktion, die Software-Selbstdiagnose von Fehlern und die Ausgangsverriegelungsfunktion sind vorhanden.

Hauptspezifikationen

AC-Stromausgang

1. 6-Phasen-Stromausgang pro Phase (Effektivwert) 0 bis 30A

2. Ausgangsgenauigkeit ≤0,5A ±2mA

3. >0,5A 0,2%

4. Ausgang pro Phase (Effektivwert) bei 3-Phasen-Stromausgabe 0 bis 60A

5. 6-Phasen-Parallelstromausgang (RMS) 0～180A

6. Phasenstrom für lange Zeit zulässig (Effektivwert) 10A

7. Maximale Ausgangsleistung pro Phase 400VA

8. Zulässige Arbeitszeit für maximale Ausgabe von 6-Phasen-Parallelstrom 10s

9. Frequenzbereich (Grundschwingung) 0～1000Hz

10. Harmonische Vielfache 1 bis 20

DC-Stromausgang

11. Stromausgang 0～±10A / pro Phase, 0～20A / Zweiphasen-Überlagerung Ausgangsgenauigkeit 0,5

12. Maximale Ausgangslastspannung 20V

AC-Spannungsausgang

13. Phasenspannungsausgang (RMS) 0~120V Ausgangsgenauigkeit 0,2 Klasse

14. Netzspannungs-Ausgang (RMS) 0~240V

15. Arbeitsleistung Phasenspannung / Netzspannung 80VA / 100VA

16. Frequenzbereich (Grundschwingung) 0～1000Hz

17. Harmonische Anzahl 1 bis 20

DC-Spannungsausgang

18. Phasenspannungsausgangsamplitude 0～±160V Ausgangsgenauigkeit 0,5 Klasse

19. Netzspannungs-Ausgangsamplitude 0 ~ 320V

20. Ausgangsleistung Phasenspannung / Netzspannung 70VA / 140VA

Schalter

21. 10 digitale Eingänge

22. Leerlaufkontakt 1~20mA, 24V

23. Potentialkontakt ist verbunden mit “0”: 0 bis +6V; “1”: +11 V bis +250 V

24. 8 Paare von Schaltausgängen DC: 220 V / 0,2 A; AC: 220 V / 0,5 A

Zeitmessbereich

25. 0,1ms ~ 9999s, Messgenauigkeit <0,1mS

26. Volumen und Gewicht : 480×360×200mm³      19kg

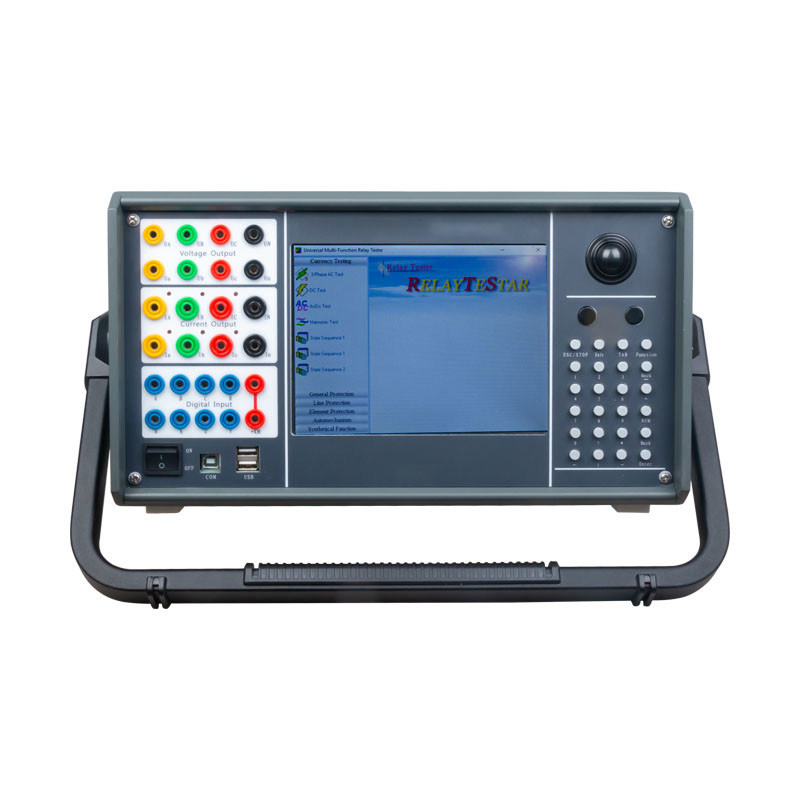

Echte Bilder
