XHSC-60Q
Intelligente Brücke zur Kabelfehlerortung, XHSC-60Q, vereint Durchbrennen und intelligente Brücke in einem Gerät. Die Nennspannung im Brennmodus beträgt 60 kV, der Kurzschlussstrom 600 mA, wodurch hochohmige Fehler schnell zu niederohmigen Fehlern verbrannt werden können. Der Nennbetriebsstrom der intelligenten Brücke beträgt 600 mA, was die Genauigkeit der Fehlerortung erheblich verbessert.
Es eignet sich besonders für die Isolationsfehlerortung von Hochspannungs-, großquerschnittigen und langen komplexen Kabelsystemen, wie z. B. die Isolationsfehlerortung von komplexen Hochspannungskabeln mit GIS-Anschluss und Querverbindung. Die Ortung kann schnell durchgeführt werden, ohne den GIS-Schalter zu entfernen und die Querverbindung kurz zu schließen.
Die intelligente Kabelfehlerortungsbrücke kann zur Ortung aller Kabelisolations- und -mantelfehler verwendet werden, mit Ausnahme einiger Kurzstreckenfehler.
Technische Merkmale
1. Das Gerät verwendet ein Schaltnetzteil, um eine Hochspannungs-Konstantstromquelle zu bilden, hohe Spannung und stabilen Strom.
2. Das Brückendetektionsmodul ist mit einem großen LCD-Bildschirm mit hoher Spannung integriert. Die Bedientaste auf der Tafel befindet sich auf Erdpotential, und die Brücke wird über die Isolierstange bedient.
3. Das speziell angefertigte vieradrige Hochspannungs-Messkabel mit Abschirmung, die geflochtene Abschirmung aus Kupfergeflecht ist zuverlässig geerdet und sicher in der Anwendung. Die Vier-Enden-Widerstandsmessmethode vermeidet den Fehler des Leitungswiderstands.

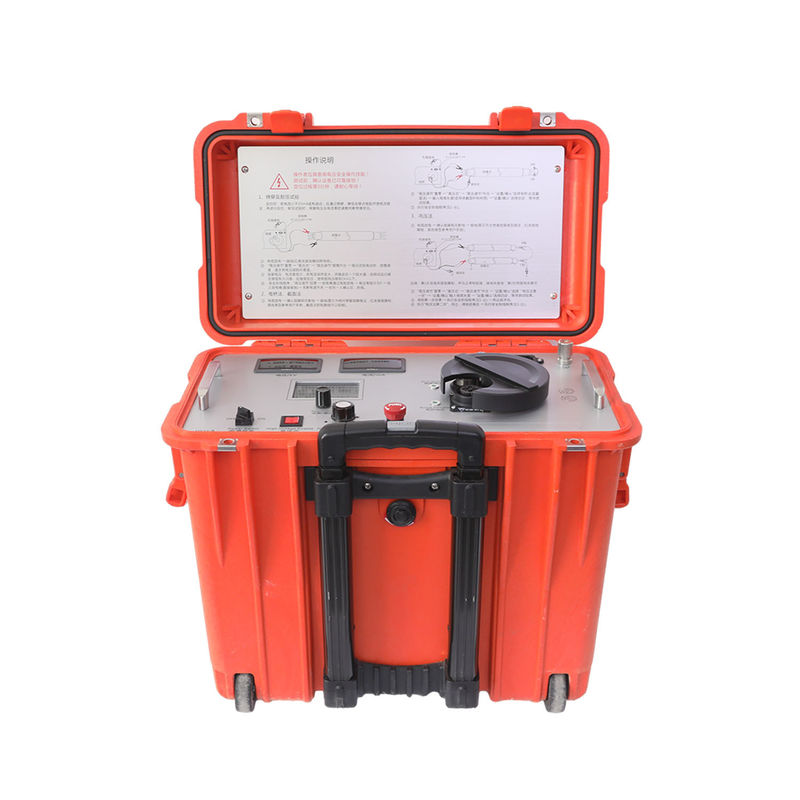

4. Die Hochspannungs-Konstantstromquelle und die Brücke sind in einem tragbaren Kunststoffkasten mit Zugstange integriert. Hochspannung, geringes Gewicht, einfach zu bedienen.
5. Die Brückenmethode hat im Vergleich zur Wellenreflexionsmethode keinen blinden Fleck und eignet sich besonders zur Bestimmung der Durchbruchstellen von kurzen Kabeln und in der Nähe der Enden.
6. Hochspannung und hoher Strom eignen sich besonders für die Fehlerortung von Isolierung und Mantel komplexer Hochspannungskabelsysteme mit großer Länge und großem Querschnitt.

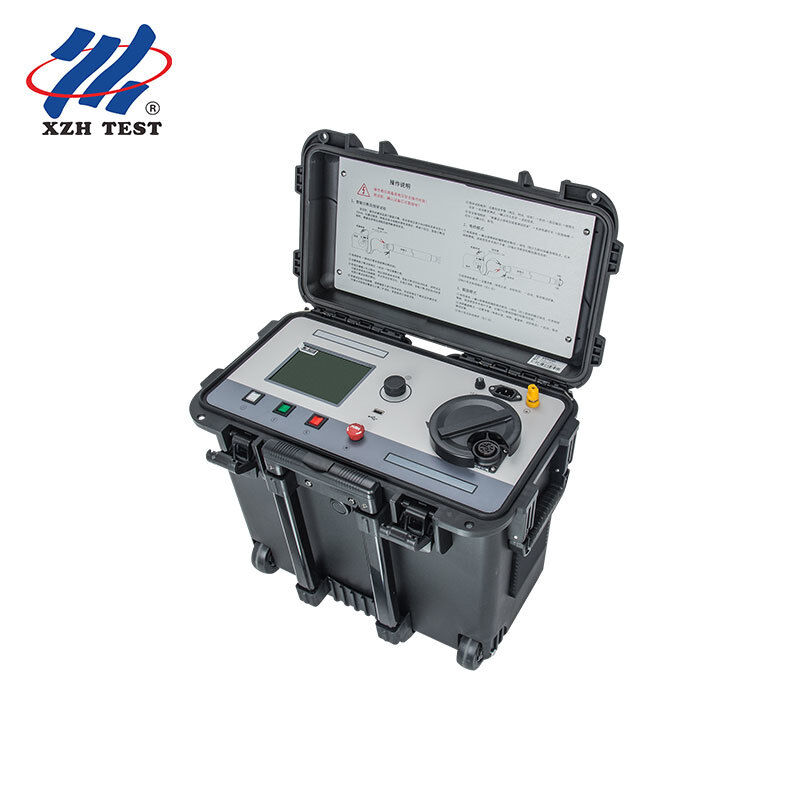

Tafelbeschreibung
1. Voltmeter:Ausgangsspannung in kV.
2. Amperemeter:Ausgangsstrom in mA.
3. Brückenanzeige:Drehschalter Das Licht leuchtet im Brückenmodus.
4. Sicherungshalter:Eingebaute 10A (5×20) Sicherung.
5. Steckdose:Netzfrequenz 220V±10%
6. Erdungsanschluss:Das Gerät und der Prüfstand müssen zuverlässig geerdet werden, um zu verhindern, dass das Gehäuse unter Spannung steht, die persönliche Sicherheit gefährdet und das Gerät beschädigt wird.
7. Ausgangswahlschalter:Wählen Sie den Brückenausgang oder den Durchbrennausgang. Methode: Drehen Sie den Drehteller im Uhrzeigersinn, um die Durchbrennausgangsbuchse freizulegen und den Durchbrennmodus auszuwählen; Drehen Sie den Drehteller gegen den Uhrzeigersinn, um die Brückenausgangsbuchse freizulegen und den Brückenmodus auszuwählen; es können nur zwei Gänge gedreht werden.
8. Durchbrennanweisungen:Drehschalter Das Licht leuchtet im Durchbrennmodus.
9. Hochspannung aktivieren:Drücken Sie diese Taste, um das Gerät auszuschalten, und die Hochspannungsausgabe wird unterbrochen. Drehen Sie den Knopf im Uhrzeigersinn, um ihn herauszuspringen, und das Gerät kann den normalen Betrieb wieder aufnehmen.
10. Hochspannungseinstellung: Drehen Sie im Uhrzeigersinn, um den Druck zu erhöhen, und umgekehrt, um den Druck zu verringern. Es ist mit dem Hochspannungsschalter verriegelt. Nur wenn der Knopf gegen den Uhrzeigersinn auf Null zurückkehrt, kann die Hochspannung eingeschaltet werden, und die Brückenanzeige oder die Durchbrennanzeige leuchtet, bevor die Spannung erhöht werden kann.
11. Hochdruck: Drücken Sie diese Taste, die Kontrollleuchte der Taste leuchtet, dann kann Hochspannung ausgegeben werden. Wenn der Schalter nicht geschlossen werden kann, kann es sein, dass sich der Hochdruck-Einstellknopf nicht in der Nullposition befindet oder die Hochdruck-Aktivierungstaste nicht herausgesprungen ist.
12. Netzschalter:Drehen Sie den Schalter im Uhrzeigersinn, die Betriebsanzeige leuchtet, und das Instrument wird eingeschaltet.
13. Einstellen/Bestätigen:Brückenpositionierungs-Bedientaste. Drehen Sie im LCD-Bildschirm-Bedienfeld den Knopf im Uhrzeigersinn oder gegen den Uhrzeigersinn, der Cursor bewegt sich entsprechend, wählen Sie das Menü aus oder geben Sie Parameter ein, drücken Sie die Taste, um die Auswahl zu bestätigen oder das Ergebnis zu ändern.
14. LCD-Bildschirm:Benutzer-Maschine-Bedienoberfläche-Anzeigebildschirm.
Technische Parameter
| Durchbrennmodus |
Die Ausgangsspannung |
0～60kV Kontinuierlich einstellbar |
| Kurzschlussstrom |
600mA |
| Ein Brückenmodell |
Die Ausgangsspannung |
0～4kV Kontinuierlich einstellbar |
| Kurzschlussstrom |
600mA |
| LCD Der Bildschirm |
3,5 Zoll TFT-Farbbildschirm |
| Positionierungsgenauigkeit |
±(0,2%·L+1)m |
| Testbereich |
1～50000m |
| Bedientastatur |
Ein-Tasten-Bedienung |
| Die Stromversorgung |
220V AC±10%,50Hz |
| Leistung |
2kVA, Stromversorgung durch Generator (größer als 2kW) |
| Gewicht |
29kg |
| Abmessungen (Länge × Breite × Höhe) |
30cm´46cm´50cm |
| Betriebstemperatur |
-10℃～+55℃ |
Funktion
1. DC-Spannungsfestigkeitsprüfung
Dieses Gerät kann eine Spannungsfestigkeitsprüfung durchführen. Im Gegensatz zu allgemeinen Spannungsfestigkeitsgeräten gibt es keine Überstrom-Alarmfunktion. Der Isolationszustand sollte anhand der Anzeige von Spannung und Amperemeter beurteilt werden.
Die Verdrahtungs- und Betriebsschritte der DC-Spannungsfestigkeitsprüfung sind die gleichen wie bei der Durchbrennprüfung, die hier nicht vorgestellt werden.
2. Durchbrennprüfung
3. Fehlervorpositionierung
Die maximale Ausgangsspannung des Brückenmodus beträgt 4 kV.
Wenn die Brückenmethode, die Querschnittsmethode oder die intelligente Spannungsmethode zur Ortung verwendet wird, sollte die Ortung abgebrochen werden, wenn der Strom weniger als 20 mA beträgt oder der Strom instabil ist. Verwenden Sie den Durchbrennmodus des Geräts, um hochohmige Fehler in niederohmige Fehler zu brennen, und der Strom ist stabil, und dann Vorpositionierung.
Prinzipien für die Auswahl der Brückenmethode, der Querschnittsmethode und der intelligenten Spannungsmethode
Wenn die Kabellänge bekannt ist, verwenden Sie die Brückenmethode oder die Spannungsvergleichsmethode; wenn der Querschnitt und das Material bekannt sind, verwenden Sie die Querschnittsmethode.
Die elektrische Brückenmethode muss gleichzeitig die folgenden Bedingungen erfüllen:
(1) Der Querschnitt des fehlerhaften Kabels und des Hilfskabels sind gleich, und die Kabellänge ist gleich;
(2) Das ferne Ende des Kabels muss mit einem niederohmigen Kurzschlussdraht kurzgeschlossen werden;
(3) Es gibt keinen Kernbruch im fehlerhaften Kabel.
Die Querschnittsmethode muss gleichzeitig die folgenden Bedingungen erfüllen:
(1) Das fehlerhafte Kabel und das Hilfskabel haben den gleichen Querschnitt und das gleiche Material;
(2) Das ferne Ende des Kabels kann mit einem niederohmigen Kurzschlussdraht oder anderen niederohmigen Verbindungsdrähten kurzgeschlossen werden;
(3) Es gibt keinen Kernbruch im fehlerhaften Kabel.
Die Spannungsvergleichsmethode muss die folgenden Bedingungen erfüllen:
(1) Bekannte Kabellänge;
(2) Der Leiterquerschnitt des fehlerhaften Kabels ist gleich und das Material ist gleich;
(3) Testen Sie die Spannungswerte der beiden Verdrahtungsmethoden, berechnen Sie den Prozentsatz der Fehlerpunkte und berechnen Sie die Entfernung zum Fehlerpunkt aus der bekannten Länge.
Packliste
| 1 |
Intelligente Brücke zur Kabelfehlerortung |
1 Satz |
| 2 |
Brückenprüfkasten |
1 Stück |
| 3 |
Ersatzsicherung (10A, 5×20) |
5 Stück |
| 4 |
Zubehörbeutel |
1 Stück |
| 5 |
Zubehör |
|
| 5.1 |
Brückenpositionierungs-Testleitung |
1 Stück |
| 5.2 |
Durchbrenn-Quellenausgangsleitung |
1 Stück |
| 5.3 |
Brückenpositionierung niederohmiger Kurzschlussdraht |
1 Stück |
| 5.4 |
Kurzdraht für Brückenpositionierung |
1 Stück |
| 5.5 |
Spezialerdungsdraht |
1 Stück |
| 5.6 |
Entladestangen-Erdungsdraht |
1 Stück |
| 5.7 |
Netzkabel |
1 Stück |
| 5.8 |
Entladestange |
1 Stück |
|
Optionales Zubehör |
|
|
10 m niederohmige Kurzschlussdrähte (können für 110 kV ~ 220 kV Kabel verwendet werden) |
1 Stück |
|
Kabelfehler-Anschlusskit |
1 Satz |
