XHGG502A+XHDD503CDie in Absatz 1 Buchstabe b genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 1095/2010 aufgeführt.

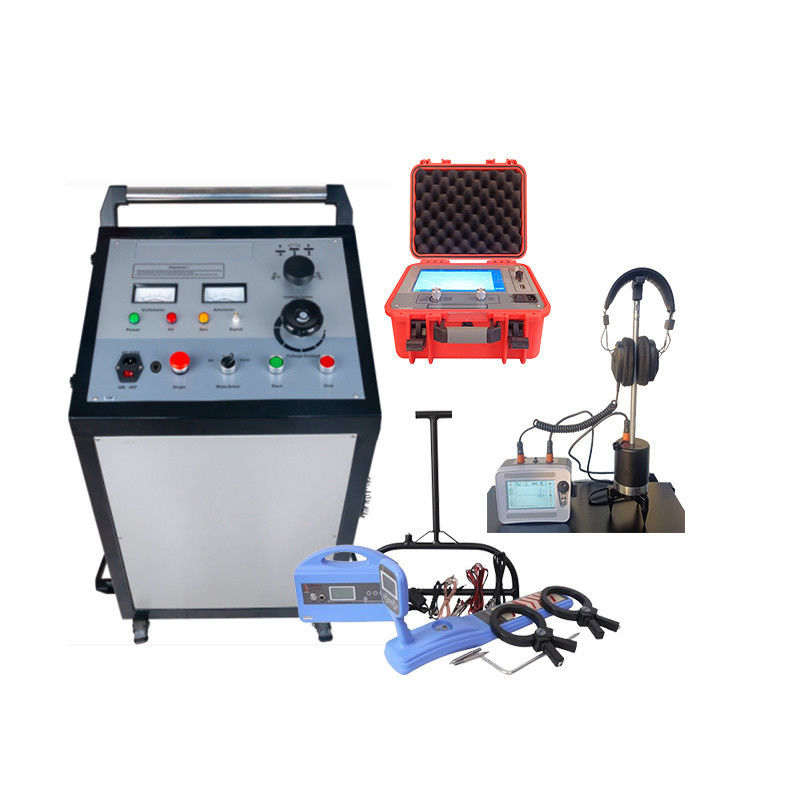

Unterirdische Kabelfehlortungssystem
| Modellnummer |
Produktbezeichnung |
| XHGG502A |
Kabelfehlervorortung |
| XHDD503C |
Kabelfehler-Punktierer |
| XHGX507 |
Umfassender Fehlerprüfer für Kabel |
| Die in Absatz 1 genannte Angabe ist nicht anwendbar. |
Hochspannungsschubgenerator |
Ich...Zweck des Systems:
- Genaue und schnelle Erkennung des Haupteinschlusseffekts von Stromkabeln; Kalibrierung der Kabellänge; genaue Erkennung der Richtung und Tiefe des vergrabenen Kabels.
- Prüfprüfung des Kabels mit dem Standard DC
- Die Fehler-Distanz auf einem Kabel finden.
- Anschlag - Anzeige von Kabelfehlern am Boden.
- NachverfolgungWeg-Untergrundkabel.
- Auswahl eines Kabels aus einem Kabelbund.
II.Technische Beschreibung des Systems
1.KabelfehlerVorortung XHGG502A
Beschreibung
Der Kabelfehltester verwendet einen 10,1-Zoll-Touch-Integrierten Computer in industrieller Qualität, eine einfache Bediensoftwareoberfläche, integrierte Schaltungen und Geräte in industrieller Qualität,mit einem integrierten Lithium-Ionen-Akku mit großer Kapazität, die stabil, zuverlässig und einfach zu bedienen ist.
Dieser Kabelfehltester ist ein spezielles Gerät zur Messung und Analyse des Zustands und der Fehlerentfernung von Stromkabeln.Dieser Kabelfehlerprüfer verwendet eine Kombination aus moderner elektronischer Technologie und Computertechnologie, um die Signalfilterung zu erreichen, Datenerfassung, Datenverarbeitung, grafische Anzeige und grafische Analyse, Kabelgeschwindigkeitsmessung, Kabellängeprüfung, Kabelfehlstreckenprüfung.
Dieser Kabelfehlerprüfer eignet sich für Niedrigwiderstands-, Kurzschluss-, Offenkreislauf- und Trennungsfehler von Stromkabeln, Hochfrequenz-Koaxialkabeln, Straßenbeleuchtungskabeln,mit einer Breite von mehr als 20 mm,, sowie Leckagen mit hohem Widerstand und Flashover mit hohem Widerstand.
Arbeitsmodus:TDR ((Niedrigspannungspuls), ICE ((Impulsstrom), ARM ((Bogenreflexionsmethode).
Eigenschaften
• 10,1-Zoll-Full-Colour-TFT-Touch-Display;
• eingebettetes System, sicherer, stabiler und einfacher Anzeige- und Betriebsmodus;
• mit der Funktion der Prüfung von Kabelwellengeschwindigkeit, -länge und Fehlerentfernung;
• Vollautomatische kontinuierliche Probenahme, ständige, zeitnahe und präzise Aufnahme der Wellenform.
• Ausgestattet mit automatischer Einstellung des Prüfbereichs, automatischer Wellenformanalyse und Anzeige der Prüfdistanz.
• Vollständiges englisches Menü, zwei Bediensträger, einfache, schnelle und zuverlässige Tasten.
• Mit der Prüftechnik der Niederspannungspulsmethode, der Hochspannungspuls-Flashover-Methode und der Mehrfachpulsmethode (8-fachen) ist die Wellenbilddarstellung glatt und leicht zu interpretieren.
• Bei der Verwendung der Mehrfachen-Impuls-Methode wird sie mit einem Impuls-Kopplungsgerät verwendet, um 8 Gruppen von Hoch- und Niederspannungswellenformvergleichen anzuzeigen, was für automatische Abstandstests praktisch ist,manuelle Analyse und Entfernungsmessung.
• Das Gerät verfügt über leistungsstarke Datenverarbeitungsfunktionen, die es Benutzern erleichtern, Wellenformdateien zu verwalten und zu archivieren.
• verfügt über eine massive Testwellenformspeicherfunktion:Die vor Ort getesteten Wellenformen können in der nach der chinesischen Bezeichnung angegebenen Reihenfolge bequem im Instrument gespeichert werden, um jederzeit abgerufen und beobachtet werden zu können.; es kann mehr als 8.000 Aufzeichnungen von Niederspannungspulsen und Hochspannungspulsen und mehrere Impulse speichernund Wellenformdateien können in Computersoftware für die Verwaltung und Analyse mithilfe von USB-Kommunikation importiert werden.
• Ultrahohe Helligkeit, LED-Hintergrundbeleuchtung mit einer Helligkeit von bis zu 280 nit, Auflösung 1024*600, geeignet für Umgebungen, in denen direktem Sonnenlicht ausgesetzt ist.
Technische Spezifikation
| Probenahmefrequenz |
1MHz~400 MHz |
| Niederspannungspulsamplitude |
300 V±15% |
| Abstand |
≥ 120 km |
| Prüfbereich |
100m/300m/500m/1km/3km/5km/10km/25km/50km/100km |
| Breite des Pulsens |
0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS |
| Mindestauflösung |
0.07m |
| Testblindbereich |
≤ 10 m |
| Messfehler |
≤±(0,5% × L+1m), L ist die Kabellänge |
| Stromversorgungsmodus |
Aufladen von AC110V~240 V, 50 Hz/60 Hz |
| Impulskopplung widersteht Spannung |
Gleichspannung 35 kV |
| Volumen und Gewicht |
L358mm × W284mm × H168mm - 4,7 kg |
| Arbeitsbedingungen |
Temperatur -20 °C~+65 °C, relative Luftfeuchtigkeit 90%, Luftdruck 750±30 mmHg |
2.KabelfehlerAusweisLokalisierer(XHDD503C)
Beschreibung
Das Fehlerortungsinstrument des Kabels verwendet die akustische und magnetische Synchronisationsmethode zur Bestimmung des Fehlerpunkts des Netzkabeln.Der elektronische Flashover wird durch den Schlagentladungsgenerator erzeugt., wird von der entsprechenden Sonde aufgenommen und verstärkt, und die genaue Lage des Fehlerpunktes wird durch Hör- und Sichtvermögen bestimmt.Es ist ein Gerät, das die genaue Positionierung des Kabelfehlerpunktes innerhalb des groben Messbereichs abschließt und die akustische und magnetische Zeitdifferenz erhebtEs integriert Positionierungstechnologie, Pfad-assistierte Tests und andere Technologien.Bereitstellung mehrerer Testmodi und reichhaltiger und vielfältiger Informationen zur effizienten und genauen Ermittlung von Kabelfehlern.
Dieses feststehende Gerät eignet sich für Niedrigwiderstands-, Kurzschluss-, Offenkreislauf- und Trennungsfehler von Stromkabeln, Hochfrequenz-Koaxialkabeln, Straßenbeleuchtungskabeln,mit einer Breite von mehr als 20 mm,, sowie Leckage mit hohem Widerstand und Flashoverfehler mit hohem Widerstand.
Eigenschaften
1. 5-Zoll-Touch-LCD mit hoher Helligkeit gewährleistet Sichtbarkeit unter Sonnenlicht.
2. Akustische und magnetische synchrone Positionierungstechnologie zur automatischen Berechnung der akustischen und magnetischen Zeitdifferenz anwenden.
3Der Gewinnwert und der Auslöserwert des akustischen Signals und des magnetischen Signals können manuell angepasst werden, um sich an verschiedene Umgebungen anzupassen.
4Es verfügt über eine Technik zur Schallminderung und kann aus einer Vielzahl von Filtermethoden wählen.
5Es verfügt über BNR-Hintergrundgeräuschreduzierung und Stummgeräuschreduzierung.
6Es hat eine Abweichungsanzeige.
7Ausgestattet mit mehrschichtigen physikalischen Isolationssignalsensoren, wasserdicht IP65.
8Eingebaute Lithium-Batterie mit großer Kapazität, lange Standby-Zeit, mit Schnellladegerät ausgestattet.
9Klein und leicht, einfach zu bedienen und eine einfache Mensch-Maschine-Schnittstelle.
Technische Indikatoren
| 1 |
Filterparameter |
All-Pass: 100 Hz bis 1600 Hz.
Niedrigpass: 100 Hz bis 300 Hz.
Qualcomm: 160 Hz bis 1600 Hz.
Bandpass: 200 Hz bis 600 Hz. |
| 2 |
Kanalgewinn |
8 Stufen verstellbar. |
| 3 |
Magnetkanalgewinn |
8 Stufen verstellbar. |
| 4 |
Ausgangsgewinn |
16 Ebenen (0 bis 112 dB) |
| 5 |
Ausgangsimpedanz |
350Ω |
| 6 |
Akustomagnetische Positionsgenauigkeit |
weniger als 0,2 m. |
| 7 |
Genauigkeit der Pfadbestimmung |
weniger als 0,5 m. |
| 8 |
Stromversorgung |
4*18650 Standard-Lithiumbatterien |
| 9 |
Standbyzeit |
mehr als 8 Stunden. |
| 10 |
Volumen |
428L × 350W × 230H |
| 11 |
Gewicht |
6.5 Kilo. |
| 12 |
Umgebungstemperatur |
-25 bis 65 °C; relative Luftfeuchtigkeit: ≤ 90%. |
3. Kabel-Route-Tracer ((Kabelfehler umfassender Tester) (XHGX507)
Beschreibung
XHGX507 Untergrundkabelrohrlocker wird hauptsächlich für Kabelfehlerortung, Kabelidentifizierung, Kabelpfad und Tiefenmessung verwendet.Es kann Aufgaben erledigen, die in der Vergangenheit nur mit wenigen Geräten möglich waren..
Arbeitsprinzip
Der Untergrundkabelrohr-Locator ist auf der Grundlage der elektromagnetischen Induktionsmethode und der Anwendung des Kommunikationsprinzips konstruiert.
1.Das elektromagnetische Signal wird vom Sender erzeugt und über verschiedene Übertragungsanschlussmethoden an das unterirdische Kabel übertragen.
2Nachdem das unterirdische Kabel das elektromagnetische Signal induziert hat, wird ein induzierter Strom auf dem Kabel erzeugt, und der induzierte Strom verbreitet sich entlang des Kabels in die Ferne.
3Im Prozess der Stromverbreitung werden elektromagnetische Wellen durch das unterirdische Kabel auf den Boden ausgestrahlt.Das elektromagnetische Wellensignal wird über dem Kabel auf dem Boden empfangen..
4Die Position, Richtung und Störung des unterirdischen Kabels können anhand der Veränderung der empfangenen Signalstärke beurteilt werden.
Eigenschaften
Der große LCD-Bildschirm zeigt die Signalstärke an, und die Balken, Pfeile und Sprachbefehle ermöglichen es dem Bediener, die unterirdische Position des Kabels und den Fehlerpunkt zu beurteilen.Eine Person kann alles..
Volldigitales Design, klare LCD-Grafik auf großem Bildschirm und zuverlässige Positionierung
Tragbar und leicht, leicht zu tragen
Einbaubatterie
Ein integriertes Ohmmeter zur Messung des Widerstands der Kabelschleife
Kann zur Erkennung von Isolationsfehlern bis zu 2 MΩ zur Erdung verwendet werden
mit Hintergrundbeleuchtung für den Nachtbetrieb
Ein integriertes Ohmmeter zur Messung des Widerstands der Kabelschleife
Anzeige der Kabeltiefe und des Stroms
Hauptkomponenten
Dieser Kabelrohr-Locator besteht hauptsächlich aus einem Sender und einem Empfänger, mit Zubehör aus zwei Klemmen, einem A-Rahmen und notwendigen Verbindungsleitungen.
Technische Parameter
Übertrager
| Arbeitsfrequenz |
Niedrigfrequenz (815 Hz), mittlere Frequenz (8 kHz), hohe Frequenz (33 kHz), Funkfrequenz (83 kHz) |
| Betriebsmodus |
Verfahren der direkten Verbindung, Kopplungsmethode (Kalibermethode), Induktionsmethode |
| Entsprechende Belastung |
5 Ohm bis 3000 Ohm |
| Anzeige der Impedanz |
5 Stellen |
| Überhitzung und Überstrom |
automatischer Schutz |
| Leistung |
Niedriggeschwindigkeit, Mittelgeschwindigkeit, Hochgeschwindigkeit |
Empfänger
| Arbeitsfrequenz |
Niedrigfrequenz (815 Hz), mittlere Frequenz (8 kHz), hohe Frequenz (33 kHz), Funkfrequenz (83 kHz), passive Frequenz 50 Hz |
| Antennenmodus |
Tälermethode (Nullwertmodus), Höhenmethode (Peakmodus), Stufenspannungsmethode und Klemmstrommethode (A-Rahmen) |
| Aktuelle Angabe |
Anzeige des effektiven Stromwerts des zu prüfenden Kabels (Einheit: mA) |
| Betriebstemperatur |
- 10oC+55oC |
| Leistungsindikator |
Grafikbildschirm |
| Akkulaufzeit |
Kontinuierliche Arbeit > 8 Stunden: intermittierende Arbeit > 16 Stunden |
| Angabe der Signalstärke |
Leiterdiagramm, digitaler Bereich 0-999 |
| Kontrolle gewinnen |
manuelle Einstellung, dynamischer Bereich von 100 dB |
| Detektionstiefe |
Die maximale Detektionstiefe beträgt etwa 10 Meter. |
| Höchstdetektionsdistanz |
Das Kabel mit guter Isolierung kann bis zu 15 km in der direkten Anschlussmethode |
| Tiefenmessung |
Drücken Sie die Tiefe Taste, um drei Ziffern anzuzeigen, die maximale Tiefe kann bis zu 10 Meter gemessen werden |
| Genauigkeit |
Niedrige Frequenz: ± (((1-5) %≤2,5 m Funkfrequenz: ± (((5-12) %≤2,5 m |
Verpackungsliste
| Artikel |
Name |
Wie viel? |
|
1
|
Empfänger |
1 |
|
2
|
Übertrager |
1 |
|
3
|
Direktverbindungs-Signalleitung |
1 |
|
4
|
Koppelleitung |
1 |
|
5
|
Bodenpinsel |
1 |
|
6
|
Ladegerät |
1 |
|
7
|
Erddraht |
1 |
|
8
|
A-Rahmen |
1 |
|
9
|
A-Rahmen-Verbindungsleitung |
1 |
|
10
|
A-Rahmen-Sondenstift |
2 |
|
11
|
Übertragungsklemmen |
1 |
|
12
|
Aufnahme-Klemme |
1 |
Anwendungsfall
XHHV535- 4TSC Trolley HochVAlterungÜberspannungsgenerator
Beschreibung
Die XHHV535-4TSCHochspannungsschubgeneratorkann bei Niederspannungs- und Hochspannungskabelfehlprüfungen mit Impulsentladung und Spannungstest verwendet werden. Im Inneren befindet sich ein hochpräzises Testkabelfehlprobenmodul und ein kleiner Transformator,die wirklich den Effekt erzielen können, nicht durch Aufprall beschädigt zu werden, und es hat auch die Funktionen des automatischen Timing-Einschlag, manuellen Einschlag und widerstehen Spannungstest.
Dieses Gerät enthält eine Hochspannungs-Gleichstromquelle, einen Energiespeicherkondensator, eine Entladekugelvorrichtung, eine automatische Entladegeräte,mit einer Leistung von mehr als 10 W und einer Leistung von mehr als 100 W,Es handelt sich um ein hochwertiges Experimentalgerät des Trolleytypes, das die Probleme der Benutzerfreundlichkeit, der Portabilität, der Sicherheit und Zuverlässigkeit traditioneller Experimentalgeräte vollständig löst.
Wenn der Trolleytyp XHHV535-4TSCHochspannungsspannungsgeneratorist in Gebrauch, drücken Sie nach Auswahl des Funktionsschalters den Startknopf, um die Hochspannung zu erhöhen.und das interne System wird automatisch die verbleibende hohe Spannung auf dem Akkumulator.
Technische Parameter
| Hochspannung |
0~32 kV, 0~16 kV, 0~8 kV Dreihangregelung |
| Hochspannungs-Teildruck |
1.5 Ebene |
| Einbaukondensator |
4μF/32kV,16μF/16 kV,64μF/8kV Einstellbarer Dreingeschwindigkeitsanpasser |
| Entladekraft |
0-2048Jbei jeder Spannungsstufe |
| Aufprallleistung |
2 KVA |
| Verbrennungsstrom |
60m A @32kV, 120mA@16kV, 240mA@32kV |
| Polarität der Ausgangsspannung |
negative Polarität |
| Schlagzeit |
Über6 bis 7Sekunden für den automatischen Aufprall, willkürliche Steuerungszeit für den manuellen Aufprall
Einfluss |
| Angabe |
Hochspannungsseitenspannungsmessung, Echtzeitanzeige der Ausgangsspannung und des Stroms |
| Betriebsmodus |
Einzeltrigger, Zyklus, Gleichstrom |
| Gleichspannungsversuche |
Anpassung der Ausgangsspannung und
Anzeigebereich 0-32KV, Anzeigebereich Ausgangsstrom 0-20A |
| Sicherer Schutz |
Mit Zero-Start-Schutzfunktion, sicher und zuverlässig. Überspannung, Überstrom, Überhitzung Schutz. Automatische Entladung nach dem Betrieb. |
| Verbindungskabel |
Hochspannungs-Ausgangskabel: 5 m, Schutz-Eerdungskabel: 5 m,Stromkabel: 3 m |
| Übertemperaturschutz |
85oC |
| Volumen in mm |
550L ×500W×1000H |
| Gewicht |
nicht mehr als 130 kg |
| Stromversorgung |
AC220V±10%, 50Hz±2Hz |
| Umgebungstemperatur |
- 20~+50oC |
| Schutznummer |
Nicht niedriger als IP54 |
| Bescheinigung |
CE-ISO |
Bitte kontaktieren Sie uns für weitere Informationen über Kabelfehllocker.
