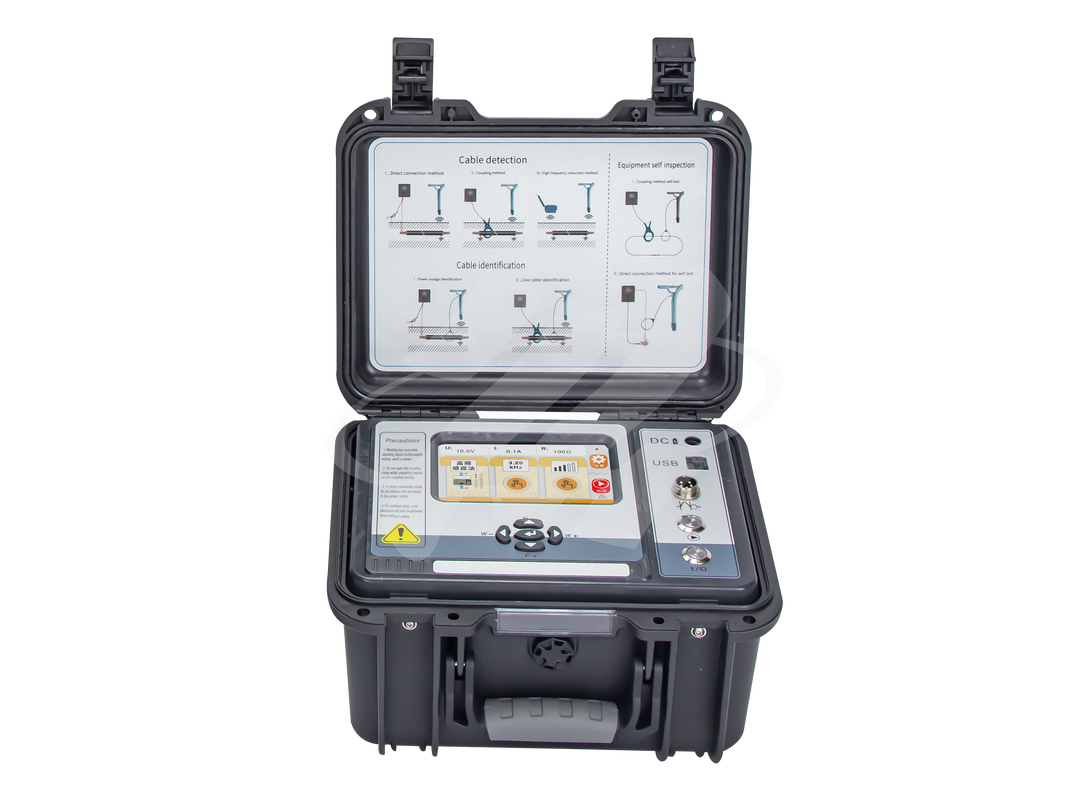

XHGX501C1

Dieser leistungsstarke integrierte Pipeline-Detektor ermöglicht die Verfolgung von Pipelines, die Kabelidentifizierung und die Fehlerortung mit präziser Tiefenmessung. Ausgestattet mit einem Sender, einem Empfänger, Stromzangen, Messleitungen und einem optionalen A-Rahmen nutzt es die Anti-Interferenz-Technologie mit mehreren Filtern für die grabenlose Erkennung von unterirdischen Metallrohren und -kabeln. Es eignet sich ideal für die Inspektion und Wartung von Pipelines, den kommunalen Bau und die Energietechnik und ist eine unverzichtbare Ausrüstung für Pipeline-Wartungsteams.

Produktmerkmale

• Das Gerät ist mit mehreren aktiven Erkennungsfrequenzen ausgestattet und integriert vier Arten von Signalausgabemodi, wodurch es sich an verschiedene Inspektionsszenarien vor Ort anpassen kann.
• Ausgestattet mit mehreren Visualisierungsmodi unterstützt es die Berechnung der Verschüttungstiefe mit zwei Methoden, bietet eine maximale Erkennungstiefe von 20 Metern und unterscheidet effektiv Signalstörungen durch parallele Pipelines.
• Ausgestattet mit einer flexiblen Rogowski-Spule mit großem Durchmesser ermöglicht es die stapelweise Vorspeicherung von zwanzig Sätzen von Kabelkalibrierungsparametern und nutzt eine doppelte Verifizierungsmethode zur Identifizierung des Zielkabels, wodurch Sicherheitsrisiken gemindert werden.
• In Kombination mit dem optionalen A-Rahmen nutzt es die Stufenspannungsmethode, um verschiedene Arten von Erdungsfehlern in unterirdischen Rohrleitungen genau zu lokalisieren.
• Mithilfe einer schmalbandigen digitalen Abtast- und mehrstufigen digitalen Filterarchitektur werden Netzfrequenz- und harmonische elektromagnetische Störungen effektiv unterdrückt und so eine stabile Erkennungsleistung auch in komplexen Umgebungen gewährleistet.
• Das Gerät ist mit einem kompletten Satz standardisierten Inspektionszubehörs ausgestattet, unterstützt grabenlose Arbeiten und deckt das gesamte Spektrum der Untersuchung und Wartung von Rohrleitungsnetzen ab.
• Die Übertragungseinheit unterstützt eine Ausgangsleistung von 15 W mit neun einstellbaren Stufen und eine maximale Ausgangsleistung von 300 V im Direktverbindungsmodus mit vollautomatischer Impedanzanpassung sowie Überlast- und Kurzschlussschutz.
• Verfügt über eine integrierte Wobbelfrequenz-Interferenzerkennung; unterstützt das Umschalten zwischen Chinesisch und Englisch sowie anpassbare Bildschirmhelligkeit und Standby-Dauer; einfach zu warten und verfügt über eine benutzerfreundliche Oberfläche.

Produktstruktur

                 1, DC-Ladeanschluss des Senders7, Empfänger USB und Ladeanschluss

2, Sender USB-Anschluss8, Empfängersignal-Ausgangsanschluss

3, Senderausgangsanschluss9, LCD-Display des Empfängers

4, Starttaste für den Sendertest10, Empfängertasten

5, Sender-Netzschalter               11, Empfängergriff

6, Sendertasten                12, Empfängerlautsprecher
