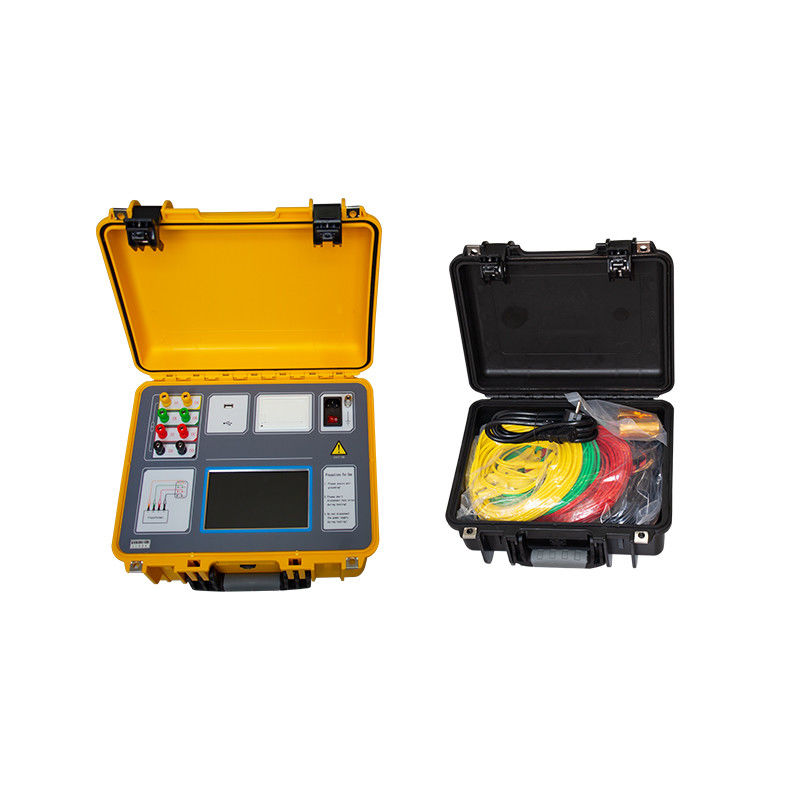

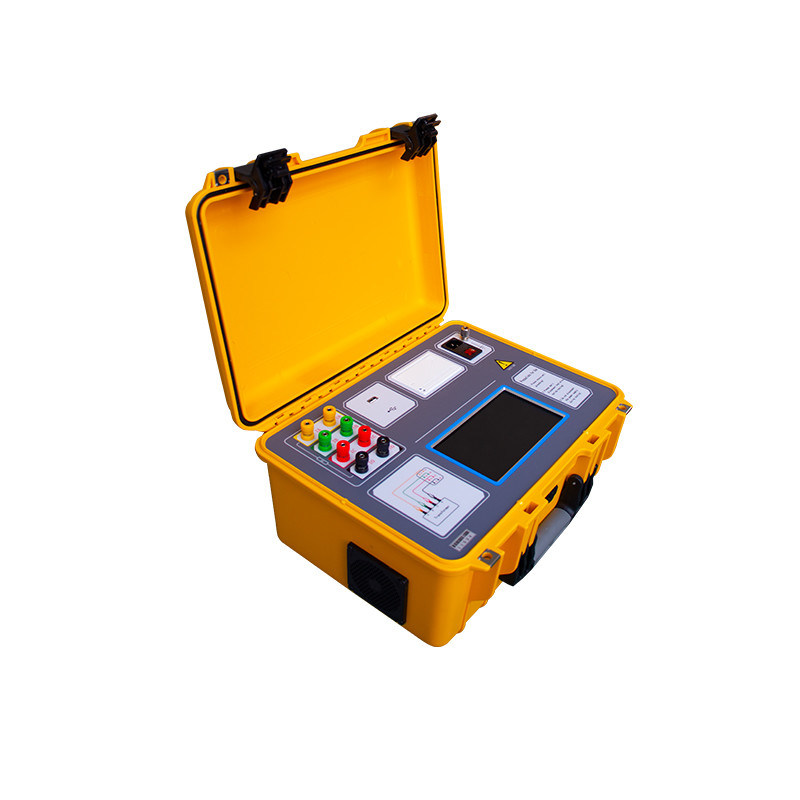

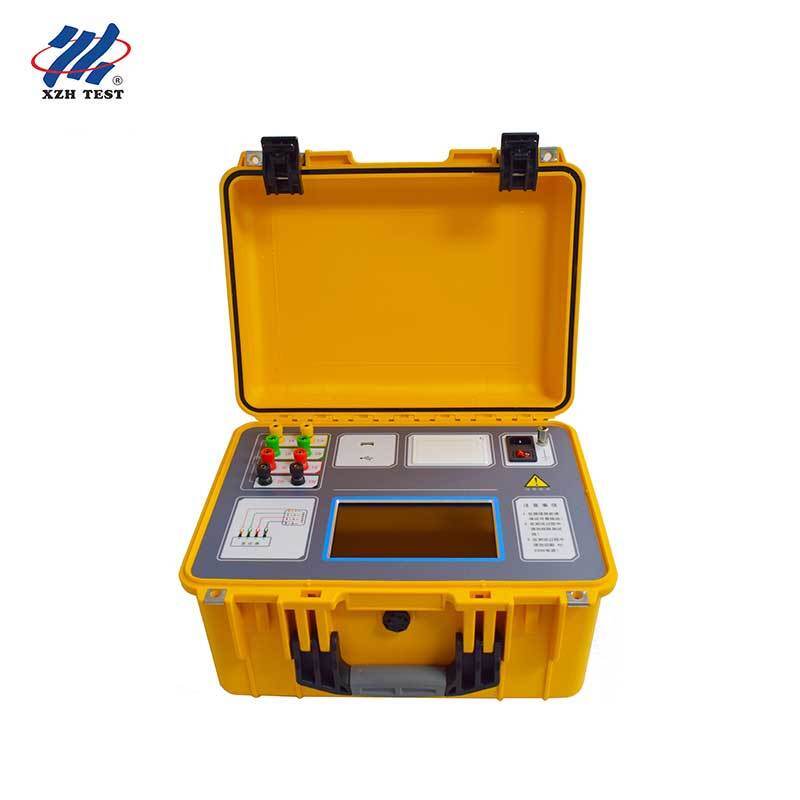

Tragbares Dreiphasen-Transformator 20A Gleichstrom-Wicklungswiderstandsmesser

Name: Tragbares Dreiphasen-Transformator 20A Gleichstrom-Wicklungswiderstandsmesser
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHZ1320A
Price: 4,115.00 USD
Availability: InStock

Produktdetails:

Herkunftsort:	Xi'an, Shaanxi, China
Markenname:	XZH TEST
Zertifizierung:	ISO,CE
Modellnummer:	XHZ1320A

Ausführliche Information

Herkunftsort:

Xi'an, Shaanxi, China

Markenname:

XZH TEST

Zertifizierung:

ISO,CE

Modellnummer:

XHZ1320A

Stromspannung:

220V

Funktion:

DC-Widerstandsprüfung für Transformator, Motor; magnetische Unterstützung und Entmagnetisierung

Stichwort:

DC-Wicklungswiderstandstester

Ausgangsstrom (einphasige):

20A, 10A, 5A, 1A, 0,1A, 10mA, <1mA

Ausgangsstrom (drei-phasige):

10A+10A, 5A+5A, 1A+1A, 0,1A+0,1A

Hervorheben:

High Light

Hervorheben:

20A Dreiphasen-Gleichzeitprüfung

Magnetische Hilfsentmagnetisierungsfunktion

7-Zoll-Touchscreen mit Jog-Drehregler

Trading Information

Min Bestellmenge:

1 Einheit

Preis:

Verhandlungsfähig

Verpackung Informationen:

Holzgehäuse

Lieferzeit:

8-10 Tage

Zahlungsbedingungen:

T/T

Versorgungsmaterial-Fähigkeit:

1200 PCS/Jahr

Produkt-Beschreibung

Zielanwendung: Entwickelt für die Qualitätssicherungs-/Qualitätskontrollabteilungen der Transformatorenfertigung und für Ingenieure der Umspannwerksinbetriebnahme, die während der Werksabnahmeprüfung (FAT), der Inbetriebnahme neuer Anlagen und der Validierung nach Reparaturen eine schnelle Gleichstromwiderstandsprüfung mit hohem Strombedarf benötigen. Im Gegensatz zu herkömmlichen Prüfgeräten für die Feldwartung legt das XHZ1320A Wert auf magnetische Hilfstechnologie, dreiphasige simultane Prüfung und automatische Entmagnetisierung für Hochdurchsatz-Produktionslinien und Inbetriebnahme-Arbeitsabläufe.

XHZ1320A Tragbarer 20A DC-Wicklungswiderstandsprüfer

Für das Stromsystem ist der Transformator die Kernkomponente, und sein langfristig zuverlässiger Betrieb ist entscheidend für die Stabilität und Zuverlässigkeit des gesamten Systems. Die Messung des Gleichstromwiderstands ist ein obligatorischer Prüfpunkt für Halbfertigprodukte, Werksprüfungen von Fertigprodukten, Installationen, Übergabeprüfungen und vorbeugende Wartungsarbeiten durch Energieversorger. Sie erkennt effektiv Herstellungsfehler wie unsachgemäße Materialauswahl, schlechte Schweißnähte, lose Verbindungen, fehlende Litzen und gebrochene Drähte in Transformatorenwicklungen sowie Betriebsfehler und versteckte Gefahren.

Um den Bedarf an schneller Gleichstromwiderstandsmessung zu decken, integriert das XHZ1320A magnetische Hilfsmessung, dreiphasige simultane Messung (Yn, Y, △) und automatische Entmagnetisierung in einem einzigen tragbaren Gerät. Es ist die ideale Lösung für die Messung des Gleichstromwiderstands in großen Leistungstransformatoren. Mit einem 7-Zoll-Industrie-True-Color-Touchscreen mit Jog-Dial-Steuerung, einer chinesisch/englischen Menüoberfläche und einer einmaligen Verdrahtung für die vollständige Gleichstromwiderstandsprüfung bietet das XHZ1320A eine schnelle Prüfgeschwindigkeit, hohe Genauigkeit und einen extrem weiten Messbereich.

Hauptmerkmale

Dreiphasige simultane Prüfung: Unterstützt Yn-, Y- und △-Wicklungskonfigurationen mit automatischer Berechnung der dreiphasigen Unsymmetrie, wodurch wiederholte einphasige Messungen entfallen.

Magnetische Hilfstechnologie: Reduziert die Sättigungszeit der Wicklung für große Transformatoren und verkürzt die Prüfdauer erheblich, ohne die Genauigkeit zu beeinträchtigen.

Integrierte Entmagnetisierung: Die automatische Entmagnetisierungsfunktion beseitigt den Restmagnetismus nach der Gleichstromprüfung und schützt die Kernleistung des Transformators und nachgeschaltete Geräte.

Stabilitätsanalyse: Berechnet automatisch die Widerstandsänderungsraten in Intervallen von 5 s, 15 s und 30 s, um die Datenstabilität zu überprüfen und fehlerhafte Messwerte zu verhindern.

Umfassender Schutz: Bietet Schutz vor Rück-EMK, Drahtbruchdetektion und Stromausfallschutz, um die Sicherheit des Bedieners und die Integrität des Geräts zu gewährleisten.

Datenverwaltung: Integrierter Speicher für 200 Prüfdatensätze mit Unterstützung für USB-Massenspeicher (FAT/FAT32); integrierter Thermodrucker für die Erstellung von Berichten vor Ort.

7-Zoll-Industriedisplay: Hochauflösender 1024x600 True-Color-Touchscreen mit Jog-Dial-Steuerung für eine komfortable Mensch-Maschine-Interaktion im Feldeinsatz.

Technische Spezifikationen

Ausgangsstrom	Einphasig: 20A, 10A, 5A, 1A, 0,1A, 10mA, <1mA Dreiphasig: 10A+10A, 5A+5A, 1A+1A, 0,1A+0,1A
Messbereich	Einphasig: 0,5mΩ~25kΩ (Mehrbereich) \| Dreiphasig: 0,5mΩ~80Ω
Genauigkeit	±(Messwert × 0,2% + 2 Wörter)
Stromversorgung	AC220V±10%, 50/60Hz
Betriebstemperatur	-10℃～50℃
Relative Luftfeuchtigkeit	<90%, nicht kondensierend
Abmessungen	400 × 315 × 223 mm
Gewicht	9 kg
Anzeige	7,0" Farb-LCD-Touchscreen, 1024x600 Auflösung
Interner Speicher	200 Datensätze (erweiterbar über USB)

Panel-Layout

Hochspannungsanschlüsse	An die Hochspannungsseitenbuchsen des Transformators anschließen (A, B, C, O)
Niederspannungsanschlüsse	An die Niederspannungsseitenbuchsen des Transformators anschließen (a, b, c, o)
Kapazitiver Touchscreen	7,0" Display, 1024x600 Auflösung, Voll-Touch-Bedienung
Jog-Dial-Steuerung	Ein-Knopf-Schwungrad für alle Gerätefunktionen
Erdungsklemme	Muss zuverlässig geerdet sein; Farbe oder Rost vom Erdungspunkt entfernen
Ein-/Ausschalten	Ca. 2 Sekunden gedrückt halten zum Starten
Thermodrucker	Integrierter Drucker zur Erstellung von Prüfberichten vor Ort
USB-Schnittstelle	Externer USB-Speicherstick (FAT/FAT32); während der Datenübertragung nicht entfernen

XHZ1320A

Häufig gestellte Fragen

F1: Welche Wicklungskonfigurationen unterstützt die Dreiphasenprüfung?

Das XHZ1320A unterstützt Yn- (Stern mit Neutralleiter), Y- (Stern ohne Neutralleiter) und △- (Dreieck) Wicklungskonfigurationen. Für Yn-Wicklungen wird der dreiphasige Gleichstromwiderstand gleichzeitig gemessen. Für Y- und △-Wicklungen werden die dreiphasigen Messungen in einer einzigen Verdrahtung sequenziell durchgeführt. Das Gerät berechnet automatisch die dreiphasige Unsymmetrie für alle Konfigurationen und vereinfacht so die QA/QC-Berichterstattung für Transformatorenhersteller.

F2: Wie verbessert die magnetische Hilfstechnologie die Prüfeffizienz?

Die magnetische Hilfe wendet einen gesteuerten Hilfsstrom an, um den Transformator-Kern vorzusättigen, wodurch die Zeit, die der Gleichstromprüfstrom zum Stabilisieren benötigt, bei der Messung von großen Leistungstransformatoren mit Hochinduktivitätswicklungen drastisch reduziert wird. Dies ist besonders wertvoll in QA-Umgebungen, in denen der Durchsatz entscheidend ist - die Prüfzeit pro Einheit wird im Vergleich zu herkömmlichen Gleichstromwiderstandsprüfern ohne Beeinträchtigung der Messgenauigkeit um bis zu 60 % reduziert.

F3: Ist nach der Gleichstromwiderstandsprüfung eine automatische Entmagnetisierung erforderlich?

Ja. Die Gleichstromwiderstandsprüfung magnetisiert den Transformator-Kern inhärent, was beim Wiedereinschalten zu Einschaltstromspitzen führen, nachfolgende Diagnosetests stören und potenziell angeschlossene Geräte beschädigen kann. Das XHZ1320A verfügt über eine integrierte automatische Entmagnetisierungsfunktion mit wählbaren Stromstärken (1A, 5A, 10A), die den Restmagnetismus systematisch entfernt. Die Fortschrittsanzeige liefert Echtzeit-Feedback und schließt automatisch ab, ohne manuelle Eingriffe zu erfordern.

F4: Welche Sicherheitsvorkehrungen sind im Gerät integriert?

Das XHZ1320A verfügt über mehrere Schutzschichten: Schutz vor Rück-EMK schützt das Gerät beim Entladen induktiver Lasten; Drahtbruchdetektion warnt den Bediener sofort bei offenen Prüfleitungen; Stromausfallschutz stellt sicher, dass die Prüfdaten bei Stromausfall erhalten bleiben. Zusätzlich muss die Erdungsklemme vor dem Betrieb zuverlässig angeschlossen sein, und das Gerät gibt visuelle Warnungen bei unsachgemäßen Erdungsbedingungen aus.

F5: Welche Datenverwaltungs- und Exportfunktionen bietet der Tester?

Das Gerät speichert bis zu 200 Prüfdatensätze intern, die jeweils vollständige Prüfparameter enthalten, einschließlich Wicklungskonfiguration, Anzapfstellung, Prüfstrom, gemessene Widerstandswerte, temperaturkompensierte Werte, 5s/15s/30s-Stabilitätsanalyse und dreiphasige Unsymmetrie. Daten können direkt über den integrierten Thermodrucker ausgedruckt oder auf einen USB-Speicherstick (FAT/FAT32-Format) exportiert werden, um sie auf PC-basierte Berichtssysteme zu übertragen. Die Abfrageschnittstelle für Datensätze unterstützt das Durchsuchen, Anzeigen, Löschen und selektive Exportieren gespeicherter Prüfdaten.
