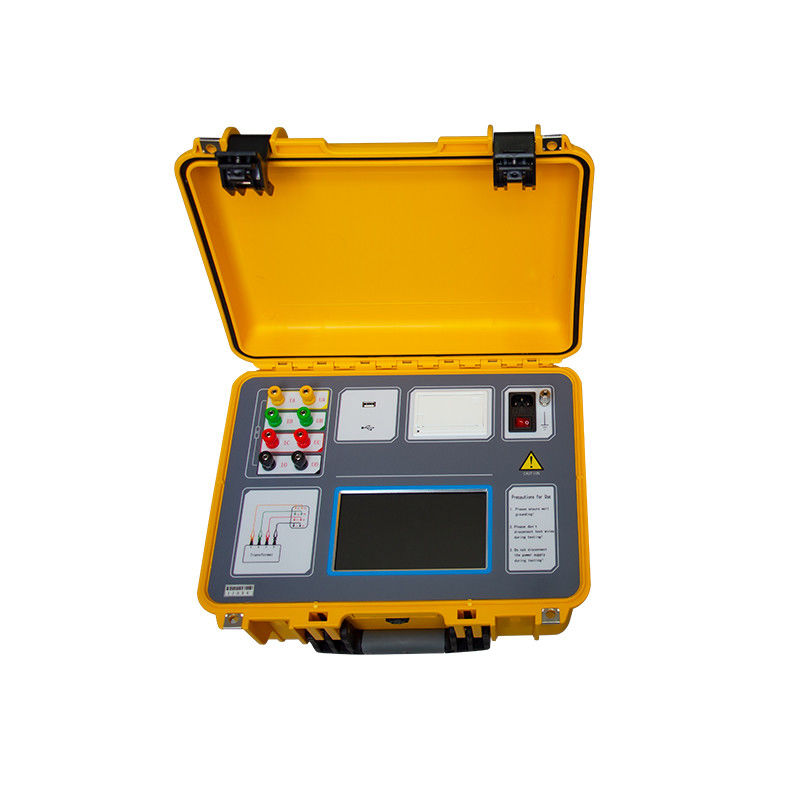

XZH TEST Einphasen-Dreiphasen-20A-Transformator-Gleichstromwiderstandsprüfgerät
Beschreibung
Für das Stromsystem ist der Transformator die Kernkomponente des Systems, daher ist der langfristige und zuverlässige Betrieb des Transformators für die Stabilität und Zuverlässigkeit des gesamten Systems von entscheidender Bedeutung.
Der Gleichstromwiderstand des Transformators ist ein obligatorischer Prüfpunkt für halbfertige Produkte, Werksprüfungen von Fertigprodukten, Installation, Übergabeprüfungen und vorbeugende Prüfungen der Stromabteilung bei der Herstellung von Transformatoren. Er kann die Materialauswahl, Schweißnähte, lose Verbindungsteile, fehlende Litzen, gebrochene Drähte usw. der Transformatorspulen effektiv erkennen. Mängel und versteckte Gefahren nach dem Betrieb. Um den Bedarf an schneller Messung des Gleichstromwiderstands von Transformatoren zu decken, hat unser Unternehmen seine eigenen technischen Vorteile genutzt, um einen Gleichstromwiderstandsprüfer für Transformatoren zu entwickeln. Dieses Instrument ist eine neue Generation von schnellen Prüfgeräten, das die Dreiphasenprüfung (Yn, Y, △) und die Entmagnetisierungsfunktion integriert. Es ist ein ideales Gerät zur Messung des Gleichstromwiderstands von großen Leistungstransformatoren. Der Bildschirm verwendet einen farbechten hochauflösenden Industrie-Displaybildschirm, Voll-Touch-Bedienung, chinesische Menüaufforderungsfunktion, einfache und intuitive Bedienung, schnelle Prüfgeschwindigkeit, hohe Genauigkeit und breiten Messbereich.
Panel-Einführung
|
An die Hochspannungsbuchse des Transformators anschließen.
|
|
|
|
Bildschirmgröße 7,0 Zoll; Auflösung 1024×600.
|
|
|
|
Das Gerät muss zuverlässig geerdet sein. Auf dem Erdungspunkt vor Ort können Farbe oder Rost vorhanden sein, die entfernt werden müssen.
|
|
Schalten Sie den Netzschalter etwa 2 Sekunden lang ein, um zu starten.
|
|
Prüfergebnisse drucken.
|
|
Ein externer USB-Speicherstick wird zum Speichern von Testdaten verwendet; bitte verwenden Sie einen USB-Speicherstick im FAT- oder FAT32-Format; während des Speichervorgangs ist es strengstens untersagt, den USB-Speicherstick zu entfernen.
|
Technische Spezifikation
| Ausgangsstrom |
Einphasig |
20A,10A,5A,1A,0.1A |
| Dreiphasig |
10A+10A,5A+5A,1A+1A,0.1A+0.1A |
| Messbereich |
Einphasig |
20 A Stufe 0,5mΩ～1 Ω
10 A Stufe 1,0mΩ～2 Ω
5 A Stufe 10 mΩ～4 Ω
1 A Stufe 0,1Ω～20Ω
0,1A Stufe 2,0Ω～200Ω
|
| Dreiphasig |
10A + 10A Stufe 0,5mΩ ~ 0,8 Ω
5 A + 5 A Stufe 10 mΩ ~ 1,6 Ω
1 A + 1 A Stufe 0,1 Ω ~ 8,0 Ω
0,1A+0,1A Stufe 2,0 Ω ~ 80 Ω
|
| Genauigkeit |
±(Messwert×0,2%+2 Wörter) |
| Stromversorgung |
AC220V±10%, 50/60Hz |
| Betriebstemperatur |
-10℃～50℃ |
| Relative Luftfeuchtigkeit |
<90%, keine Kondensation |
