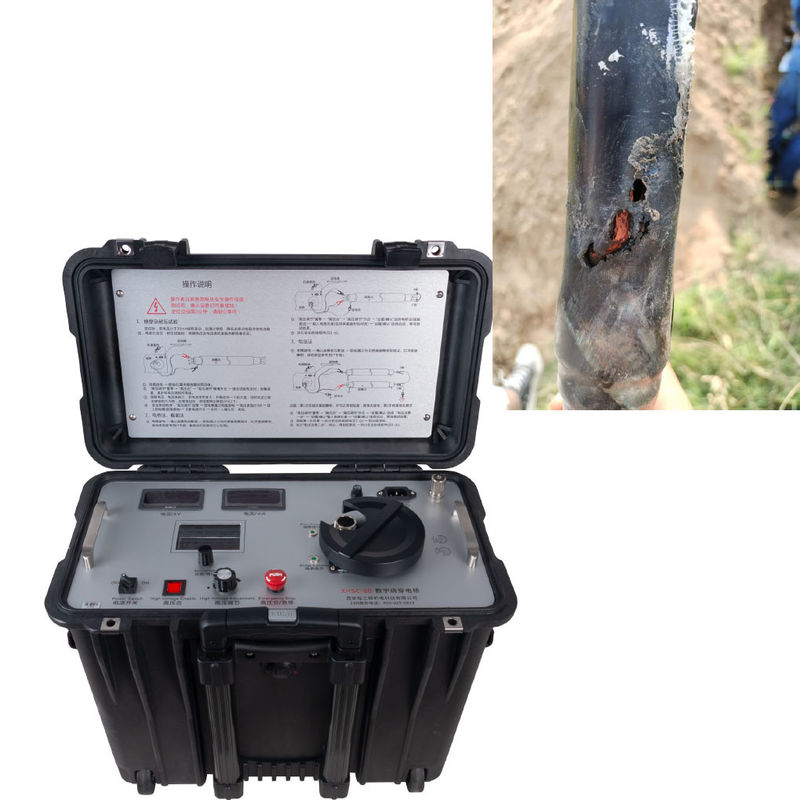

Digitaler Durchbrand-Brücke für Kabelfehlerortung in Hochspannungs-Großabschnittskabeln

Name: Digitaler Durchbrand-Brücke für Kabelfehlerortung in Hochspannungs-Großabschnittskabeln
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHSC-60Q
Price: 12,500.00 USD
Availability: InStock

Produktdetails:

Place of Origin:	Shaanxi
Markenname:	XZH TEST
Zertifizierung:	CE
Model Number:	XHSC-60Q

Ausführliche Information

Place of Origin:

Shaanxi

Markenname:

XZH TEST

Zertifizierung:

Model Number:

XHSC-60Q

Leistung:

2kVA, Generatorstromversorgung (größer als 2kW)

Abmessungen (L×B×H):

30cm*46cm*50cm

Betriebstemperatur:

-10℃~+55℃

Hervorheben:

High Light

Hervorheben:

Hochspannungs-Digitalbrennen durch die Brücke

Intelligente digitale Verbrennung durch die Brücke

Trading Information

Minimum Order Quantity:

1unit

Preis:

Verhandlungsfähig

Packaging Details:

wooden packaging

Lieferzeit:

5-8Work Tage

Payment Terms:

T/T

Supply Ability:

100 unit per month

Produkt-Beschreibung

Produktbeschreibung

Intelligente Brücke zur Fehlerortung von Kabeln, integriert Brenndurchbruch und intelligente Brücke. Die Nennspannung im Brenndurchbruchmodus beträgt 60 kV, der Kurzschlussstrom 600 mA, was einen Hochwiderstandsfehler schnell in einen Niedrigwiderstandsfehler umwandeln kann. Der Nennbetriebsstrom der intelligenten Brücke beträgt 600 mA, was die Genauigkeit der Fehlerortung erheblich verbessert. Es eignet sich besonders für die Isolationsfehlerortung von Hochspannungs-, großquerschnittigen und langen komplexen Kabelsystemen, wie z. B. die Isolationsfehlerortung von komplexen Hochspannungskabeln mit GIS-Anschlüssen und Querverbindungen. Die Ortung kann schnell abgeschlossen werden, ohne den GIS-Schalter und die Kurzschluss-Querverbindung zu entfernen.

Die intelligente Brücke zur Fehlerortung von Kabeln kann zur Ortung aller Kabelisolations- und Mantelbrüche mit Ausnahme einiger Kurzschlussfehler verwendet werden.

Merkmale

*Das Gerät verwendet ein Schaltnetzteil zur Erzeugung einer Hochspannungs-Konstantstromquelle, was eine hohe Spannung und einen stabilen Strom gewährleistet.

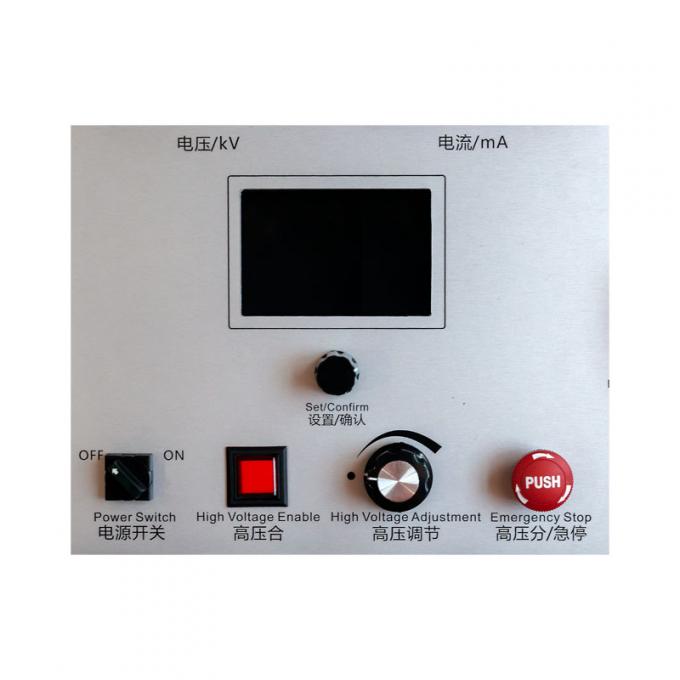

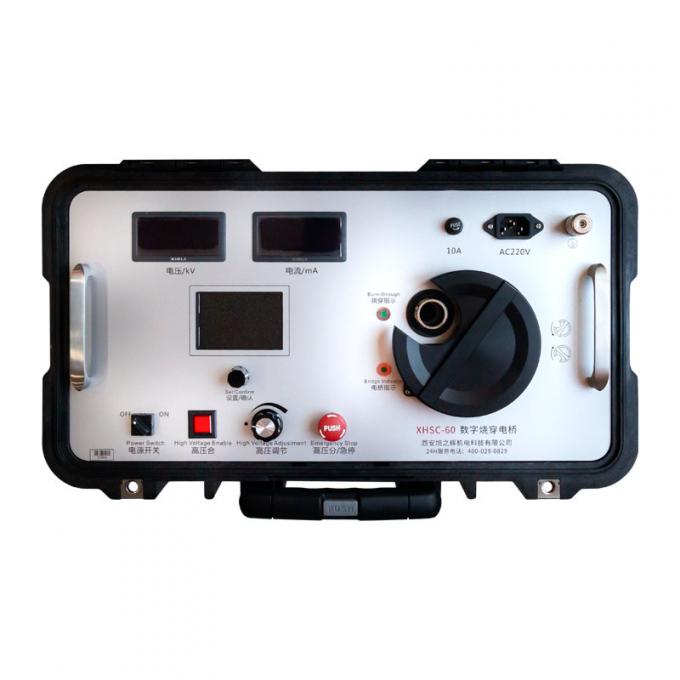

*Das Brückendetektionsmodul ist mit einem großen LCD-Bildschirm bei Hochpotential integriert. Die Bedientasten auf der Frontplatte befinden sich auf Erdpotential und die Brücke wird über die Isolationsstange bedient.

*Das speziell angefertigte vieradrige Hochspannungs-Messkabel mit Abschirmung, die Kupfergeflecht-Abschirmung ist zuverlässig geerdet und sicher in der Anwendung. Die Vier-Enden-Widerstandsmessmethode vermeidet den Fehler des Leitungswiderstands.

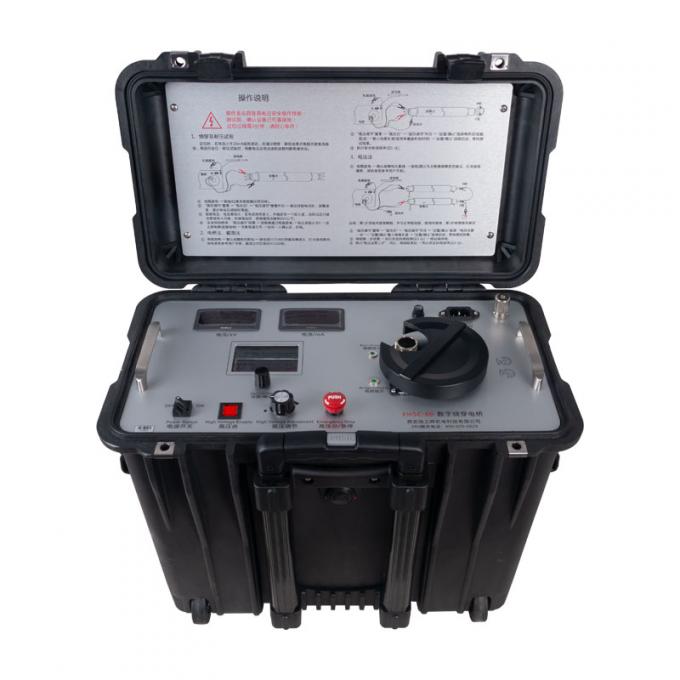

*Die Hochspannungs-Konstantstromquelle und die Brücke sind in einem tragbaren Koffer mit Rollen integriert. Hochspannung, geringes Gewicht, einfache Bedienung.

*Die Brückenmethode hat im Vergleich zur Wellenreflexionsmethode keinen toten Winkel und eignet sich besonders zur Bestimmung von Durchbruchpunkten von kurzen Kabeln und in der Nähe der Enden.

*Hohe Spannung und hoher Strom eignen sich besonders für die Fehlerortung von Isolations- und Mantelbrüchen von komplexen Hochspannungskabelsystemen mit großer Länge und großem Querschnitt.

Hauptfunktionsparameter

Brenndurchbruchmodus	Die Ausgangsspannung	0～60kV Kontinuierlich einstellbar
Brenndurchbruchmodus	Kurzschlussstrom	600mA
Brückenmodell	Die Ausgangsspannung	0～4kV Kontinuierlich einstellbar
	Kurzschlussstrom	600mA
	LCD-Anzeige	3,5 Zoll TFT-Farbbildschirm
	Positionierungsgenauigkeit	±(0,2%·L+1)m
	Testbereich	1～50000m
	Bedienungstastatur	Ein-Tasten-Bedienung
Die Stromversorgung	220V AC±10%,50Hz
Leistung	2kVA, Generatorstromversorgung (größer als 2kW)
Abmessungen (L× B × H)	30cm46cm50cm
Betriebstemperatur	-10℃～+55℃
