Portable schnelle automatische Leistungstransformator Degaussing Demagnetisierung Instrument

Das XHXC105 Transformator-Entmagnetisierungsgerät ist ein spezialisiertes Gerät, das entwickelt wurde, um Gefahren durch Restmagnetismus zu beseitigen, die nach DC-Widerstandsmessungen, Spannungsverhältnis-Messungen und anderen Diagnoseverfahren im Transformatorkern verbleiben. Es spielt eine entscheidende Rolle beim Schutz von Leistungstransformatoren vor den Auswirkungen von Anregungs-Einschaltstromstößen und gewährleistet eine sichere und zuverlässige Inbetriebnahme von Transformatoren ab 35 kV — insbesondere von Einheiten mit großer Kapazität auf 330 kV+ Spannungsebene.

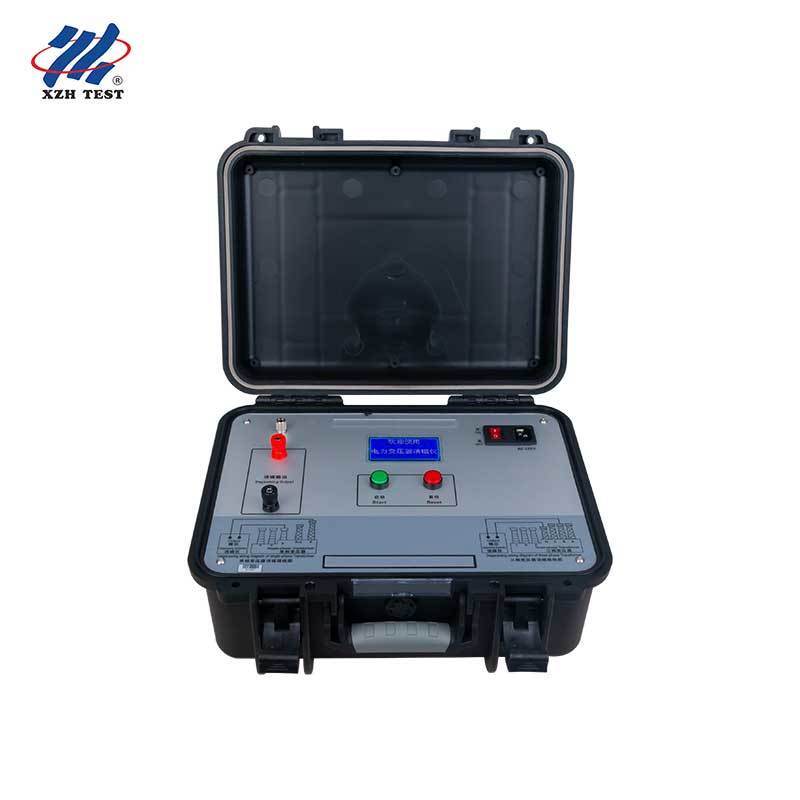

Basierend auf patentierter DC-Frequenzumwandlungs-Dämpfungstechnologie bietet der XHXC105 neben dem manuellen Betrieb einen automatischen Entmagnetisierungsmodus, der eine wiederholte Benutzereingriffe überflüssig macht. Das vergrößerte LCD-Modul zeigt reichhaltigere Betriebsinformationen an, einschließlich Echtzeit-Entmagnetisierungsstrom, Modusstatus und Fortschrittsprozentsatz. Eine verfeinerte Zwei-Tasten-Oberfläche — Rot für Auswahl und Zurücksetzen, Grün für Bestätigung und Start — vereinfacht den Feldbetrieb. Die Zykluszeit der Entmagnetisierung wurde von 30 Minuten auf unter 4 Minuten reduziert, mit einer Einmal-Effektivität von über 90 %.

• Patentierte DC-Frequenzumwandlungs-Dämpfung: Proprietäre Technologie reduziert schrittweise die Stromamplitude bei gleichzeitiger Umpolung, verkleinert allmählich die Hystereseschleife und neutralisiert magnetische Pole, um eine gründliche Entmagnetisierung zu erreichen.
• B-Phasen-Dreiphasen-Entmagnetisierung: Eine einzige Verbindung zur B-Phasen-Buchse ermöglicht die vollständige Entmagnetisierung aller drei Phasen — was die Einrichtungszeit vor Ort drastisch reduziert und die Notwendigkeit mehrerer Wiederanschlüsse während der Transformatorinbetriebnahme überflüssig macht.
• Dual-Modus-Betrieb: Der Automatikmodus wendet sequenziell Stromstärken von 5 A, 1 A, 200 mA und 5 mA ohne Benutzereingriff an. Der manuelle Modus ermöglicht die individuelle Auswahl der Stromstärke für eine gezielte Entmagnetisierung basierend auf der Schwere des Restmagnetismus.
• 16-Bit AD-Datenerfassung: Hochauflösende Analog-Digital-Wandlung mit automatischer Stromstabilisierungsbeurteilung gewährleistet eine präzise Steuerung des Entmagnetisierungsstroms und wiederholbare Ergebnisse unter verschiedenen Feldbedingungen.
• Zykluszeit unter 4 Minuten: Die Einmal-Entmagnetisierung ist in unter 4 Minuten (manuell) oder 9 Minuten (automatischer Vollzyklus) abgeschlossen — eine dramatische Verbesserung gegenüber den 30-minütigen Zyklen von Geräten der vorherigen Generation, was effiziente Inbetriebnahmepläne für mehrere Transformatoren ermöglicht.

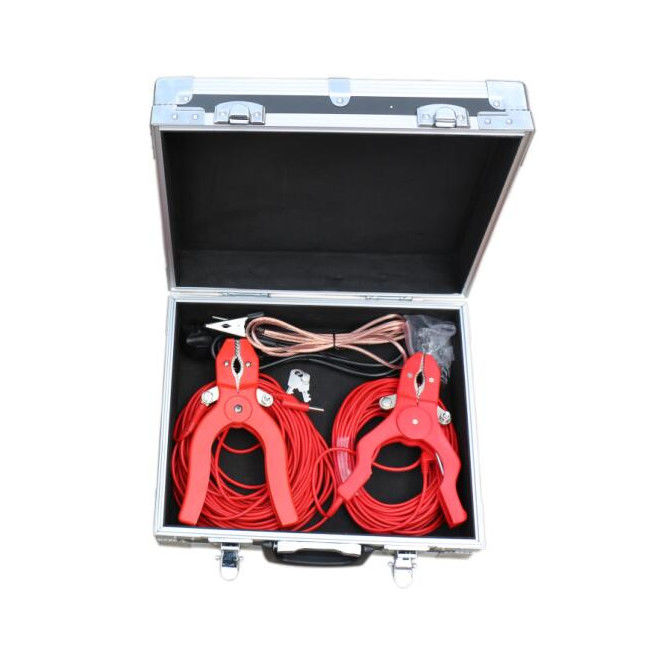

• Kompatibilität mit DC-Widerstandsprüfkabeln: Wiederverwendet direkt die Stromleitungen von DC-Wicklungswiderstandsprüfungen, was den Übergang von der Diagnoseprüfung zur Entmagnetisierung ohne Kabelwechsel vereinfacht.
• Kompaktes Felddesign: Mit nur 5 kg Gewicht (ohne Prüfleitungen) ist der XHXC105 für den mobilen Einsatz auf Umspannwerksgeländen mit minimalem Einrichtungsaufwand konzipiert.

Das Gerät verwendet DC-Frequenzumwandlungs-Dämpfung: (1) Es wird ein DC-Entmagnetisierungsstrom angelegt; (2) Die Stromamplitude nimmt periodisch ab; (3) Die Strompolarität wechselt periodisch; (4) Die Hystereseschleife wird schrittweise verengt und magnetische Pole werden gegenseitig aufgehoben, um eine vollständige Entmagnetisierung zu erreichen.

1. Lesen Sie die Bedienungsanleitung sorgfältig durch und überprüfen Sie die korrekte Verkabelung vor dem Betrieb.
2. Stellen Sie sicher, dass die Erdungsklemme vor dem Einschalten zuverlässig angeschlossen ist.
3. Entfernen Sie die Prüfklemmen nicht während des Entmagnetisierungsvorgangs.
4. Drücken Sie im Falle einer abnormalen Situation sofort die rote RESET-Taste oder schalten Sie den Netzschalter aus.
5. Dies ist ein präzises Hochspannungs-Elektronikgerät — Nicht-Fachleute dürfen es nicht zerlegen; vorsichtig transportieren.
