System zur Fehlererkennung von Untergrundkabeln Für die Fehlererkennung von Untergrundkabeln mit einer Spannung von 10 kV bis 11 kV

Zweck des Systems:

• Genaue und schnelle Erkennung des Haupteinschlusseffekts von Stromkabeln; Kalibrierung der Kabellänge; genaue Erkennung der Richtung und Tiefe des vergrabenen Kabels.
• Nachweis ∆Prüfung des Kabels mit dem Standard DC
• Finden des Fehlers auf einem Kabel.
• Anschlag - Anzeige von Kabelfehlern am Boden.
• Ich verfolge unterirdische Kabel.
• Auswahl eines Kabels aus einem Kabelbund.

II.Systemkonfiguration

III. Technische Beschreibung der Systemkomponenten

Kabelfehler vor Ort

Die Bestimmung des Abstands der Kabelverletzung (in Metern oder Fuß) vom Prüfende wird als Vorortung der Kabelverletzung definiert.Da eine präzise Vorposition des Kabelfehlers die Zeit für die endgültige Fehlerposition im Vergleich zum herkömmlichen Überspannungsgenerator und der präzisen Methode verkürzt. Die Vorlokalisierung verwendet niedrige Spannungsmethoden wie Time-Domain Reflectometer (TDR) und hohe Spannungsmethoden wie SIM, ARC, MIM, ICM/ICE und Spannungsabfallmethode.

1,Kabelfehlervorortung XHGG502

Einleitung

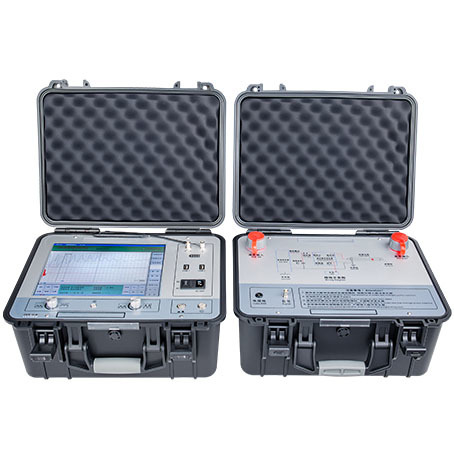

XHGG502Kabelfehlervorortungist ein spezielles Gerät zur Messung und Analyse des Zustands und der Fehlerdistanz von Stromkabeln. Es kombiniert moderne elektronische Technologie und Computertechnologie, um Signalfilterung,Datenverarbeitung, grafische Anzeige und grafische Analyse zur vollständigen Messung der Kabelgeschwindigkeit, Kabellängeprüfung, Kabelfehlstreckenprüfung.

Hauptgerät Pulskopplung (Mehrfach-Pulssampler)

Hauptmerkmale

• Das vom Pulskopplungsgerät gesendete reflektierte Signal wird automatisch angezeigt, und gleichzeitig wird die volle Wellenform des Kabel-Offenkreises angezeigt.

• Automatische Berechnung und Anzeige der Fehlerdistanz;

• Es hat die Funktion, massive Testwellenformen zu speichern: Die aus dem Feldversuch gewonnenen Wellenformen können bequem in dem Gerät in der angegebenen Reihenfolge gespeichert werden.und kann jederzeit zurückgerufen und beobachtet werden;

• mit Standard-USB-Schnittstelle für Drucker;

• Einfache Bedienung und hohe Zuverlässigkeit.

• Ein integriertes Lithium-Polymer-Akkus, das Kabel-Offenkreislauf und Leerstands-Kurzschlussfehler ohne Stromversorgung testen kann.

Die Prüfbetriebsmodi derXHGG502 ARC KabelfehlervorortungHierzu gehören die Niederspannungspulsmethode, die Hochspannungspulsmethode und die Mehrfachpulsmethode. Hier konzentrieren wir uns auf die Mehrfachpulsmethode, die sich von anderen Geräten unterscheidet.

The purpose of using the multiple pulse method to test the cable fault is to make the sent low-voltage test pulse effectively avoid the cosine large oscillation interference that occurs at the moment of the high-voltage impact of the faulty cableDie Schallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschallschall

Unterschiedliche Impulshöhe Spannungen, unterschiedliche Kabellängen, unterschiedliche Kabelfehlstrecken und die Periode und Dauer großer Cosinus-Oszillationen sind sehr unterschiedlich.Die Wellenform, die durch die einfache Sekundärimpulsmethode erfasst wird, wird oft durch die große Cosinus-Oszillation aufgrund unzureichender Übertragungsverzögerungszeit gestört, und die Wellenform ist chaotisch und schwer zu analysieren. Sie kann nur durch Anpassung der Verzögerungszeit des Prüfimpulses oder durch Verwendung einer mittelschweren Lichtbogenverlängerung gewährleistet werden,die die Schwierigkeit des Betriebs sowie das Gewicht und die Kosten der Ausrüstung erhöhtDie Multiple-Pulse-Methode überwindet diese Schwierigkeiten und vereinfacht die Prüfverfahren erheblich.Bei der Hochspannungs-Flashover-Verarbeitung mit einem Aufprall werden acht Sätze von Prüfwellenformen ermittelt., und es gibt immer mehrere Wellenformen, die für die Interpretation der Fehlerdistanz geeignet sind. Dies ist auch der Vorteil der Mehrfachen-Impuls-Methode im Vergleich zur zweiten Impuls-Methode.

Anzeige des Betriebssystems

Testkabel Fehlerdistanz unter Hochspannung Flashover Testmodus, ist diese Testmethode geeignet, um verschiedene von hohem Widerstand Fehler zu erkennen.Durch Anpassung der Position der beiden Cursor-Linien, kann die Fehlerdistanz bestimmt werden.

Bei der Prüfung der Kabelfehlentfernung im ARC (multi-shot) -Testmodus eignet sich diese Testmethode zur Erkennung verschiedener Hochwiderstandsfehler.wie Niedrigwiderstands- und Unterwasserkabelfehler, ist die Multiple-Impuls-Methode einfacher zu analysieren und kann den Benutzern helfen, die Fehlerdistanz schnell zu bestimmen.

Bei Fehlfunktionen mit niedrigem Widerstand, offenem Schaltkreis (Bruch) und Kurzschluss kann der Fehlerstand leicht gemessen werden.

Technische Parameter

Einführung des Gremiums

1 Anzeige:120,1-Zoll-Touchscreen für die Industrie;

2 Kommunikation:Schnittstelle für den Ausgang des Impulssignals nach dem Niederspannungs-Impulsverfahren, Schnittstelle für den Empfang des Eingangssignales durch den Flashover-Sample-Gerät nach dem Hochspannungs-Pulsverfahren;

3 Strafe:Sicherheits-Erdterminal;

4 Leistungsanzeige:Anzeigt die interne Batterieleistung in 4 Gitter;

5 USB-1:"Technologie" für die "Herstellung" oder "Verarbeitung" von "Technologien" oder "Produkten" für die "Herstellung" oder "Verarbeitung" von "Technologien" oder "Produkten" für die "Herstellung" oder "Verarbeitung" von "Technologien" oder "Produkten" für die "Herstellung" oder "Verarbeitung" von "Technologien".

6 USB-2:"Technologie" für die "Herstellung" oder "Verarbeitung" von "Technologien" oder "Produkten" für die "Herstellung" oder "Verarbeitung" von "Technologien" oder "Produkten" für die "Herstellung" oder "Verarbeitung" von "Technologien" oder "Produkten" für die "Herstellung" oder "Verarbeitung" von "Technologien".

7 Stromschalter:Position "I", AC 220V-Stromversorgung zur Stromversorgung des Systems;

Das “II”-Gang nutzt die interne Batterie, um das System zu versorgen; wenn die “Power Socket” an die AC 220V-Stromversorgung angeschlossen ist, lädt sie gleichzeitig auch die Batterie;

"O"-Gang, Systemstrom abschalten;

8 Steckdose:Betriebsstromversorgung des Geräts, AC 220V-Anschlussanschluss;

9 Sicherung:der Ort, an dem die Sicherung des 220-Volt-Stromversorgungssystems installiert ist;

10 Selbstkontrolle:Signale unter mehreren Impulsen übertragen;

11 Einschalten/AusschaltenEinschalten und ausschalten der Arbeitsleistung des Industriecomputers;

12 Amplitude:Bei der Sammlung von Wellenformen wird der Amplitudenknopf eingestellt, um die Amplitude der gesammelten Wellenformen zu ändern.

13 Anzeiglicht:das Anzeiglicht, das die Prüfmethode widerspiegelt;

14 Verlagerung:Bei der Erfassung von Wellenformen ist der Versetzungsknopf so einzustellen, dass die Ausgangshöhe der erworbenen Wellenformen geändert wird.

Verpackungsliste

Nachverfolgung der Kabelroute, Kennzeichnung, Kabelidentifizierung, Reparatur und erneute Prüfung

2"Kabel-Route-Tracker"WegUmfassender Prüfer) (XHGX507)

Nachverfolgung der Kabelstrecke

Häufig dauert die Feststellung des Kabelfehlers länger, da die Route Tracing (CUT) des zu prüfenden Kabels nicht durchgeführt wurde oder die Kabelroute unbekannt ist.Die genaue Strecke des Kabels wird durch Audioinduktionsmethode bestimmt.

Bei der Audioinduktionsmethode wird am Prüfende ein stabiles, hochfrequentes AC-Sinussignal von einem Audiofrequenzgenerator in den CUT injiziert.die ihren Weg durch die Erde absolviert und auf der gesamten Kabelplatte verfügbar istEine Routen-Tracer-Sensor-Spule parallel zur Erde, verbunden mit einem Audioreceiver, nimmt die Signale auf.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Das stärkste Signal wird genau über dem Kabel empfangen und die Signalstärke verringert sich, wenn sich die Suchspule entweder auf der Seite des Kabels oder davon entfernt befindet.Die Kabelroute wird durch die Suche nach maximalen Audiosignalen auf dem Audioreceiver und Kopfhörern bestimmt.

Beschreibung

XHGX507 unterirdischer Kabelrohr-Locator wird hauptsächlich für Kabelfehlerortung, Kabelidentifizierung, Kabelweg und Tiefenmessung verwendet.Es kann Aufgaben erledigen, die in der Vergangenheit nur mit wenigen Geräten möglich waren..

Arbeitsprinzip

Der Untergrundkabelrohr-Locator ist auf der Grundlage der elektromagnetischen Induktionsmethode und der Anwendung des Kommunikationsprinzips konstruiert.

1Das elektromagnetische Signal wird vom Sender erzeugt und über verschiedene Übertragungsanschlussverfahren an das unterirdische Kabel übertragen.

2Nachdem das unterirdische Kabel das elektromagnetische Signal induziert hat, wird ein induzierter Strom auf dem Kabel erzeugt, und der induzierte Strom verbreitet sich entlang des Kabels in die Ferne.

3Im Prozess der Stromverbreitung werden elektromagnetische Wellen durch das unterirdische Kabel zum Boden ausgestrahlt.Das elektromagnetische Wellensignal wird über dem Kabel auf dem Boden empfangen..

4Die Position, die Richtung und die Störung des Untergrundkabels können anhand der Veränderung der empfangenen Signalstärke beurteilt werden.

Eigenschaften

●Der große LCD-Bildschirm zeigt die Signalstärke an, und die Balken, Pfeile und Sprachempfehlungen ermöglichen es dem Bediener, die unterirdische Lage des Kabels und den Fehlerpunkt zu beurteilen.Eine Person kann alles..

●Volldigitale Gestaltung, klare LCD-Grafik auf großem Bildschirm und zuverlässige Positionierung

● Tragbar und leicht, leicht zu tragen

●Eingebettete Akku

●Eingebundenes Ohmmeter zur Messung des Widerstands der Kabelschleife

●Kann zur Erkennung von Isolationsfehlern bis zu 2 MΩ zur Erdung verwendet werden

● Mit Hintergrundbeleuchtung für den Nachtbetrieb

●Eingebundenes Ohmmeter zur Messung des Widerstands der Kabelschleife

● Anzeige der Kabeltiefe und des Stroms

Hauptkomponenten

Dieser Kabelrohr-Locator besteht hauptsächlich aus einem Sender und einem Empfänger, mit Zubehör aus zwei Klemmen, einem A-Rahmen und notwendigen Verbindungskabeln.

Technische Parameter

Übertrager

Empfänger

Verpackungsliste

Anwendungsfall

3.KabelfehlerAusweisLokalisierer(XHDD503C)

Feststellung von Kabelfehlern

Auf der Grundlage der ungefähren Fehlerentfernung, die durch den Vorortungs- und Verdachtsfehlerbereich berechnet wurde, der mit Hilfe des Routenverfolgungsverfahrens markiert wurde,der genaue Fehlerort des Kabels oder die Feststellung des Fehlers erfolgt;.

Identifizierung von Hochwiderstands- und Blitzfehlern

Zur Bestimmung von Hochwiderstands- und Blinkfehlern wird regelmäßig ein HV-Spannstrom mit einem Überspannungsgenerator in das defekte Kabel aufgetragen.Erzeugung eines knallenden Geräusches am Fehlerpunkt und Erzeugung eines starken Magnetfeldes um das Kabel. These acoustic and magnetic signals are picked with the help of sensor (sensitive ground microphones) and displayed simultaneously on pinpointer receiver in the form of graphs and acoustic signals are heard on the headphonesDa sowohl die akustischen als auch die magnetischen Signale gleichzeitig am Fehlerpunkt erzeugt werden, ist der genaue Fehlerpunkt genau gelegen, wobei die Zeitverzögerung zwischen ihnen nahe Null beträgt.Das Magnetfeld hilft dem Benutzer auch, die Position des Sensors zu bestimmen und somit leicht zu lokalisieren.

Einleitung

Das Fehlerortungsinstrument des Kabels verwendet die akustische und magnetische Synchronisationsmethode zur Bestimmung des Fehlerpunkts des Netzkabeln.Der elektronische Flashover wird durch den Schlagentladungsgenerator erzeugt., aufgenommen und durch die entsprechende Sonde verstärkt wird, und die genaue Lage des Fehlerpunktes wird durch Hör- und Sichtvermögen bestimmt.Es ist ein Gerät, das die genaue Positionierung des Kabelfehlerpunktes innerhalb des groben Messbereichs abschließt und die akustische und magnetische Zeitdifferenz erhebtEs integriert Positionierungstechnologie, Pfad-assistierte Tests und andere Technologien.Bereitstellung mehrerer Testmodi und reichhaltiger und vielfältiger Informationen zur effizienten und genauen Ermittlung von Kabelfehlern.

Dieses feststehende Gerät eignet sich für Niedrigwiderstands-, Kurzschluss-, Offenkreislauf- und Trennungsfehler von Stromkabeln, Hochfrequenz-Koaxialkabeln, Straßenlichtkabeln,mit einer Breite von mehr als 20 mm,Die technischen Parameter entsprechen "GB/T 18268".1 Anforderungen an Prüfgeräte, die in Industrieanlagen verwendet werden, gegen Störungen".

Es entspricht den Standardanforderungen für die akustische und magnetische Befestigung in der Norm "DL?? T 849.2-2019 Allgemeine technische Bedingungen für spezielle Prüfer für Kraftfahrzeuggeräte Teil 2:Instrument zur Feststellung von Störungen des Kabels".

Eigenschaften

1. 5-Zoll-Touch-LCD mit hoher Helligkeit gewährleistet Sichtbarkeit unter Sonnenlicht.

2- Akustische und magnetische synchrone Positionierungstechnologie zur automatischen Berechnung der akustischen und magnetischen Zeitdifferenz anwenden.

3Der Gewinnwert und der Auslöserwert des akustischen Signals und des magnetischen Signals können manuell angepasst werden, um sich an verschiedene Umgebungen anzupassen.

4Es verfügt über eine Technik zur Schallminderung und kann aus einer Vielzahl von Filtermethoden wählen.

5Es verfügt über BNR-Hintergrundgeräuschreduzierung und Stummgeräuschreduzierung.

6Es hat eine Abweichungsanzeige.

7Ausgestattet mit mehrschichtigen physikalischen Isolationssignalsensoren, wasserdicht IP65.

8Eingebaute Lithiumbatterie mit großer Kapazität, lange Standbyzeit, mit Schnellladegerät ausgestattet.

9Klein und leicht, einfach zu bedienen und eine einfache Mensch-Maschine-Schnittstelle.

Technische Indikatoren

Arbeitsprinzip

Dieses Gerät verwendet die akustische und magnetische Synchronisationsmethode, um Fehler genau zu lokalisieren.Das Prinzip basiert auf der traditionellen Akustikpunktbestimmungsmethode und ergänzt die Erkennung und Anwendung elektromagnetischer Signale.

Wenn der Hochspannungsgenerator eine Schlagentladung auf das defekte Kabel ausführt, wird der durch die Entladung am Fehlerpunkt erzeugte Ton an die Erde übertragen.Das Schallsignal wird von einer hochempfindlichen Sonde aufgenommenNach der Verstärkung kann man mit Kopfhörern einen "Pop"-Sound hören.

Die eingebaute Sonde der Sonde empfängt das Magnetfeldsignal in Echtzeit. and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signal. Bewegen Sie die Sensorposition, um den Punkt mit dem kleinsten akustisch-magnetischen Zeitunterschied zu finden, dann wird der genaue Standort des Fehlerpunktes darunter sein.

Traditionelle akustische Messgeräte verwenden im Allgemeinen nur Kopfhörer zur Überwachung,oder ergänzt durch den Schwung des Zählerzeigers zur Identifizierung des Entladungsgeräusches am FehlerpunktDa das Entladungsgeräusch in einem Augenblick verschwindet und sich nicht wesentlich vom Umgebungsgeräusch unterscheidet, bringt es für wenig erfahrene Bediener oft große Schwierigkeiten.Die akustisch-magnetische Synchronisationsmethode vermeidet effektiv die oben genannten Probleme der traditionellen akustischen Messmethode.

Verpackungsliste

Einführung des Bedienfeldes

1. Anpassung: Drücken Sie die Anpassungsknopf, um die Anpassungsschnittstelle zu betreten, und drehen Sie die Anpassungsknopf, um die Einstellparameter zu setzen;

2. Stromversorgung: Schalten Sie die Stromversorgung des Systems ein und aus. Beim Einschalten des Systems müssen Sie den Stromknopf 3 bis 4 Sekunden lang gedrückt halten, bis Sie einen langen "Pip" hören,Dann kannst du den Knopf heben.Bei Abschalten müssen Sie den Netzknopf 3 bis 4 Sekunden lang gedrückt halten.

3Anzeige: 5-Zoll-Touch-Display.

1 Sensor: Anschlussanschluss zum Sensor der Sonde;

2 Ladevorgang: Anschlussanschluss für das Ladegerät;

3 spezielle Kopfhöreranschluss.

Einführung von Schnittstellen und Funktionen

Die Bedienoberfläche umfasst einen Wellenform-Anzeigebereich und einen Parameteranpassungsbereich. Die Funktionen jedes Teils werden nach dem Logo in der obigen Abbildung einzeln eingeführt.

1/2: Einstellung der Schallverstärkung/Einstellung des Schallzünders

3/4: Einstellung der Magnetfeldverstärkung/Auslösung des Magnetfelds

5: Angabe der Sonde

6: Allpassfilterung

Niedrigpassfilterung

Hochpassfilterung

Bandpassfilterung

7- Stumm eingestellt.

8.BNR-Einstellungen

9.Einstellung der Lautstärke

10.Leistungsanzeige

11.Schallstärke: Angabe der Schallstärke und entsprechende numerische Anzeige.

12.Elektromagnetisches Signal: Initialisierung abgeschlossen, Sie können das Logo (Blitz ist gelb); stumm oder Touch Sensor Logo (Blitz ist weiß).

13.Magnetfeldstärke: Magnetfeldstärke und entsprechende numerische Anzeige.

14.Vier Sätze akustischer und magnetischer Zeitdifferenzdatenanzeige, die die akustische und magnetische Zeitdifferenz für die Benutzerreferenz anzeigen, um die Genauigkeit des festen Punktes zu verbessern.

4.XHHV535-4Z tragbare Hochspannungs-Spannungsgenerator

Um hohe Widerstände und Flimmerfehler zu erkennen, wird ein Überspannungsgenerator verwendet, um regelmäßig Hochspannungsspannungen in das defekte Kabel zu bringen,produziert ein klopfendes Geräusch am Fehlerpunkt und ein starkes Magnetfeld um das KabelDiese akustischen und magnetischen Signale werden mit Hilfe von Sensoren (empfindliche Bodenmikrofone) aufgenommen und gleichzeitig auf dem Positionsempfänger in Form einer Grafik angezeigt.und das akustische Signal kann durch Kopfhörer gehört werdenDa die akustischen und magnetischen Signale gleichzeitig am Fehlerpunkt erzeugt werden, kann der genaue Fehlerpunkt ermittelt werden; die Zeitverzögerung zwischen ihnen ist nahezu null.Das Magnetfeld kann auch den Benutzern helfen, den Standort des Sensors zu bestimmen, wodurch der Fehlerpunkt leicht zu bestimmen ist.

Beschreibung

The high-voltage pulse generator fully complies with DL/T846-2016 "General Technical Conditions for High Voltage Test Equipment" and DL/T474-2017 "Guidelines for the Implementation of Field Insulation Tests"Es wird hauptsächlich für die Schlagentladung bei Fehlerprüfungen von Kabeln mit Spannungsniveaus von 35 kV und darunter verwendet; es kann auch für Gleichspannungstests anderer elektrischer Geräte verwendet werden.

Dieses Gerät integriert Gleichspannungs-Hochspannungsquelle, Energiespeicherkondensator und Entladungskugel in einem.Diese Ausrüstung ersetzt vollständig den traditionellen Testtransformator mit einem Gewicht von hunderten Kilogramm, Betriebskasse und Impulsenenergie-Speicherkondensator (im Allgemeinen wiegt ein Satz von 5kVA-Transformatoren mehr als 60 kg und die Steuerkiste mehr als 30 kg,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W.

Die Stromversorgung verwendet hochpräzise, hochstabile, spezielle Hochspannungs-elektronische Komponenten und Hochfrequenz-Hochspannungstechnologie.die die gesamte Maschine einfach in der Struktur und extrem leicht in Gewicht macht. Der Pulsgenerator nimmt humanisiertes Design und Betriebsmodus an, der sicher und zuverlässig ist. Es erreicht wirklich den Effekt, nicht durch Aufprall beschädigt zu werden,und es kann auch normal funktionieren, wenn die hohe Spannung ist Kurzschluss an der ErdeEs ist derzeit die leichteste und benutzerfreundlichste tragbare Gleichspannungsausrüstung.

Technische Parameter

Einführung des Gremiums

1.Hochspannungsausgang (Gleichspannung):Wenn Gleichspannung Spannung widersteht, schließen Sie die Hochspannungsleitung an.

2.Hochspannungsausgang (EMP):Während der Impulsentladung die Hochspannungsleitung anschließen.

3.Sicher.tyBoden:Das Instrumentengehäuse ist geerdet, um eine Elektrifizierung des Instrumentengehäuses oder des Personals zu verhindern.

4.Zeit:Setzen Sie die Entladungszeit ein.

5.Voltmeter:Hochspannungs-Ausgangsspannungsanzeige zur Anzeige des Spannungswerts in Echtzeit.

6.Steckdose:Betriebsnetzteil des Geräts, Wechselstrom 220V ± 10%/50Hz ± 1Hz.

7.Sicherheitsrohrhalter:Anlageort des Sicherheitsrohrs im AC 220V-Stromversorgungssystem.

8.Stromschalter:"Position I" bedeutet, dass 220 V Wechselstrom eingeschaltet wird, um das System mit Strom zu versorgen;

"Null Gang" bedeutet, dass die 220-Volt-Stromversorgung ausgeschaltet wird, um das System mit Strom zu versorgen.

9.Überstromschutzschalter:Das Drücken des Status zeigt an, dass die Überstromschutzfunktion gestartet wurde; wenn sie zurückspringt, zeigt sie an, dass das Gerät den Überstromschutz aktiviert hat.

10.Startknopf/Nullstellungsanzeigerlicht:

1Wenn das Nulllicht (gelb) leuchtet, zeigt es an, dass es sich im Nullzustand befindet.

2Wenn das Nulllicht nicht leuchtet, zeigt es an, dass es sich nicht im Nullstand befindet.das Nulllicht leuchtet, und dann mit dem Drücken der Startknopf kann die Hochspannungsausgabe starten.

11.Stoppknopf/Hochspannungsleuchte:Wenn die Prüfung abgeschlossen ist oder eine Anomalie auftritt, drücken Sie diesen Knopf, um die Hochspannungsausgabe abzuschalten.Das angezündete Hochspannungssignal zeigt an, dass der Hochspannungsausgang aktiviert wurde; Die Hochspannungsanzeige ist ausgeschaltet, was anzeigt, dass die Hochspannungsausgabe eingestellt ist.

12.Spannungsregelknopfverwendet, um die Spannungsgröße anzupassen; den Ausgangshochdruck im Uhrzeigersinn so einstellen, dass er von klein auf groß steigt, und im gegen den Uhrzeigersinn, dass er von groß auf klein abnimmt.

13.Auslassknopf:Im Hochspannungs-Stopp-Zustand kann durch Drücken dieses Knopfes der interne gespeicherte Strom manuell entladen werden.

14.Ammeter:Angabe des Niederspannungsmessstroms.

Verpackungsliste
