Tragbares Kabelfehlerortungssystem für 35-kV-Stromkabel

Name: Tragbares Kabelfehlerortungssystem für 35-kV-Stromkabel
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-2TS+XHDD503E
Price: 15500 USD
Availability: InStock

Produktdetails:

Herkunftsort:	China
Markenname:	XZH TEST
Zertifizierung:	CE ISO
Modellnummer:	XHHV535-2TS+XHDD503E

Ausführliche Information

Herkunftsort:

China

Markenname:

XZH TEST

Zertifizierung:

CE ISO

Modellnummer:

XHHV535-2TS+XHDD503E

Hervorheben:

High Light

Hervorheben:

35 kV tragbares Kabelfehlortraggerät

Fehlererkennungssystem für Stromkabel

Tragbares Kabelfehlerortungsgerät mit Garantie

Trading Information

Min Bestellmenge:

1 Satz

Verpackung Informationen:

Holzverpackungen

Lieferzeit:

5-8 Werktage

Zahlungsbedingungen:

T/T

Versorgungsmaterial-Fähigkeit:

2000set/year

Produkt-Beschreibung

Muss-Have Portable Kabel Fehlerortungssystem für Stromkabel Isolierung Erkennung

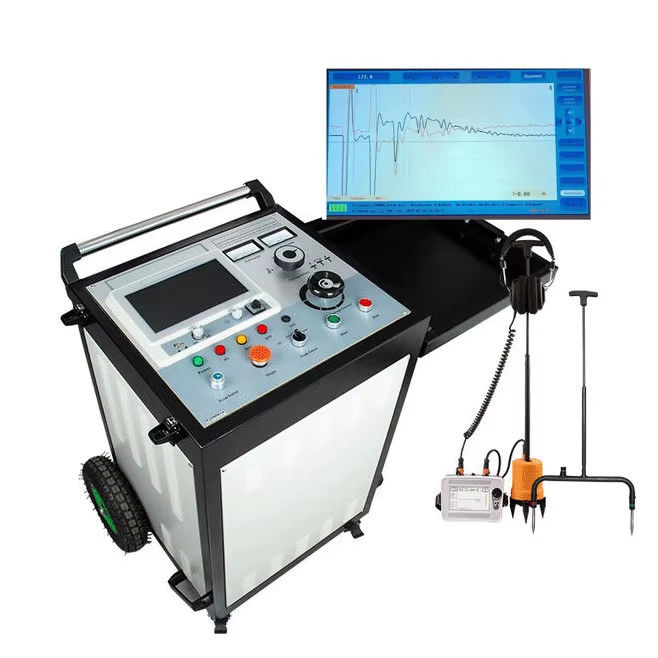

XHHV535-2TS Kabelfehlerortungssystem

DieDie in Absatz 1 genannten Angaben sind zu beachten.Das Kabelfehlerortungssystem ist für die Erkennung der wichtigsten Isolationsfehler in Stromkabeln mit Spannungsstufen bis zu 35 kV und für die Kalibrierung der Kabellänge ausgelegt.Dieses umfassende System umfaßt zwei Hauptkomponenten:: ein Kabelfehltester und ein Hochspannungspulsgenerator.

Wesentliche Merkmale

Einfache Bediensoftware-Schnittstelle mit Touch-Bedienung
Zentralsteuerung durch einen Mikrocomputer mit einem einzigen Chip
Eingebettete Lithium-Ionen-Batterie mit großer Kapazität für einen stabilen, zuverlässigen Betrieb
Unabhängiges Stromversorgungssystem verhindert Störungen während der Schlagentladung
Für verschiedene Kabelfehler geeignet, einschließlich Fehlfunktionen bei niedrigem Widerstand, Kurzschluss, offenem Kreislauf und kaputtem Draht
Wirksam bei Leckagen mit hoher Widerstandsfähigkeit und bei Hochwiderstandsblitze über Störungen
Kompatibel mit Stromkabeln, Hochfrequenz-Koaxialkabeln, Straßenlichtkabeln und unterirdischen Leitungen

Technische Parameter

Überspannung HV	0-8kV/16kV/32kV
Hochspannungsseitenstrom	0-60mA
Innenkondensator	2μF/32kV, 8μF/16kV, 32μF/8kV
Überspannungszeit	Automatische Überspannung ca. 7 Sekunden, manuelle Steuerung verfügbar
Überspannungsenergie	1024J
Überspannung	2 KVA
Gewicht	≤ 120 kg
Stromversorgung	AC220V±15%, 50Hz±2Hz

Kabelfehlervorortungsparameter

Probenahmefrequenz: 1MHz bis 400MHz
Niedrigspannungspulsamplitude: 300V±15%
Entfernungsmessbereich: ≥ 120 km
Prüfbereich: 100 m/300 m/500 m/1km/3km/5km/10km/25km/50km/100km
Impulsschwerpunkt: 0,15 μS bis 10 μS
Mindestauflösung: 0,07 m
Prüfblindfläche: ≤ 10 m
Messfehler: ≤±(0,5% × L+1m), wobei L die Kabellänge ist
Leistung: eingebaute 10,4AH-Lithiumbatterie (5 Stunden Betrieb, 2 Stunden Ladezeit)

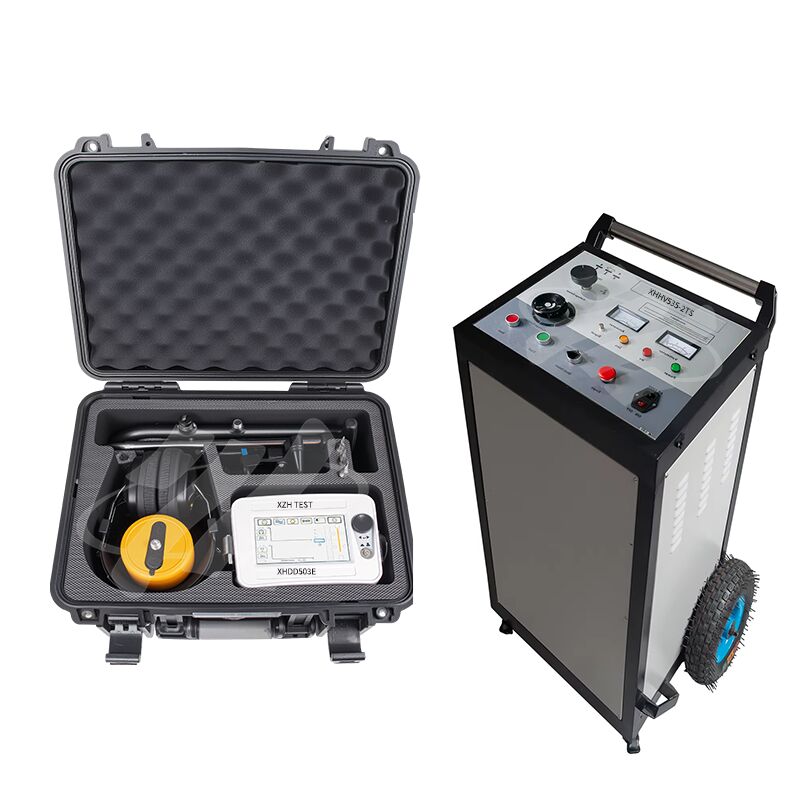

XHDD503E Kabelfehler-Pinpointer

DieXHDD503EDer Kabelfehler-Pinnweiser nutzt eine akustisch-magnetische Synchronisierungstechnologie, um Kabelfehler genau zu lokalisieren.Es erkennt Blitzentladungsphänomene durch Vibrationswellen., Schallwellen und elektromagnetische Wellen, die eine genaue Feststellung der Fehlerpunkte ermöglichen.

Anwendungen

geeignet für verschiedene Kabelfehler, einschließlich Niedrigwiderstands-, Kurzschluss-, Offenkreislauf- und Trenndrahtfehler in Stromkabeln, Koaxialkabeln und Niederspannungskabeln mit unterschiedlichen Spannungsniveaus,Querschnitte, und Medien, sowie Leckagen und Blitze über Hochwiderstandsfehler.

Hauptparameter

Bandbreitenoptionen für den Tonkanal: All-Pass, Low-Pass, High-Pass, Bandpass
Kanalregelung: 8 Schall-, Magnet- und Spannungsstufen
Schallleistung: 16-stufige Verstärkung (0-112 dB), Impedanz von 350Ω
Messbereich: 0,00-99,99 ms, 75mV-75V
Nachweisgenauigkeit: Positionierung ≤0,1 m; Stufenspannung ≤0,5 m; Weg ≤0,5 m
Stromversorgung: 4×18650 Standard-Lithiumbatterien
Standbyzeit: > 8 Stunden
Betriebsbedingungen: -25 °C bis 65 °C, Luftfeuchtigkeit ≤ 90%
Abmessungen: 428 L × 350 W × 230 H mm
Gewicht: 7 kg
