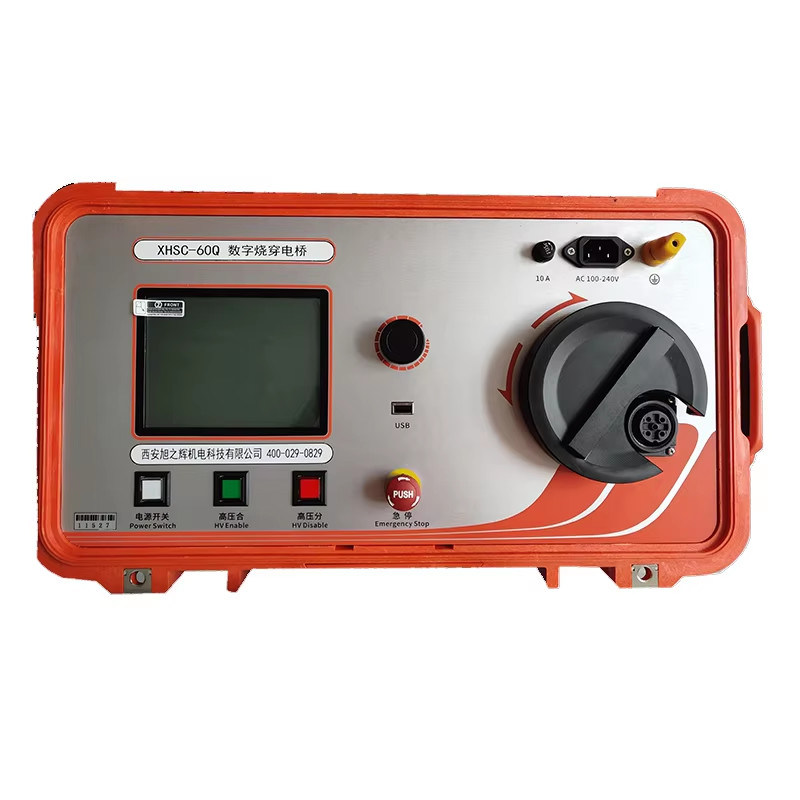

Digitalbrücken-Kabelfehlerortungsgerät mit digitaler Durchbrennbrücke für präzise Fehlerortung

XHSC-60Q

Die digitale Durchbrennbrücke integriert Durchbrennen und intelligente Brücke. Die Nennspannung des Durchbrennmodus beträgt 60 kV und der maximale Lichtbogenstrom 400 mA, wodurch Hochwiderstandsausfälle schnell in Niedrigwiderstandsausfälle umgewandelt werden können. Der maximale Prüfstrom der Digitalbrücke beträgt 750 mA, was die Genauigkeit der Fehlerortung erheblich verbessert. Sie ist
besonders geeignet für die Vorortung von Isolationsfehlern in Hochspannungs-, großflächigen und langen komplexen Kabelsystemen, wie z. B. die Ortung von Isolationsfehlern in komplexen Hochspannungskabeln mit GIS-Anschlüssen und Querverbindungen, und kann die Ortung schnell abschließen, ohne den GIS-Schalter und die Kurzschluss-Querverbindung zu entfernen.

Technische Parameter

* Vollautomatische Prüfung, Ein-Knopf-Bedienung.
* Automatische Diagnose des Kabeltyps und Anleitung für den nächsten Vorgang.
* Automatische Erkennung der korrekten Verdrahtung und Schutzerdung.
* Automatische Datenspeicherfunktion zur einfachen Anzeige historischer Daten.
* Digitaler Stromversorgungssteuerungsmodus, die Ausgangsspannung und der Strom sind stabiler.
* Weitbereichs-Spannungseingang und automatische Entladung des Prüflings.
* Nimmt ein Fahrgestell mit Rollen an, das leicht und einfach zu transportieren ist.
* Im Vergleich zur Wellenreflexionsmethode hat die Brückenmethode keinen blinden Fleck, was besonders für die Beurteilung kurzer Kabel und Fehlerpunkte in der Nähe des Endes geeignet ist.
* Die Ausgangsspannung ist hoch und der Strom ist groß, was sich besonders für die Vorortung von Isolationsfehlern in komplexen Hochspannungskabelsystemen mit langer Länge und dickem Querschnitt eignet.
