Produktbeschreibung
XHDD503B Digitales Kabelfehler-Ortungsgerät ist ein akustisch-magnetisches synchrones Ortungsgerät, das zusammen mit einem Hochspannungssignalgenerator verwendet wird.
Es ist ein tragbares und intelligentes Präzisionsortungsgerät für Stromkabel. Es integriert andere Technologien, bietet eine Vielzahl von Testmodi und reichhaltige und abwechslungsreiche Aufforderungsinformationen und schließt die Kabelfehlerortung effizient, genau und angenehm ab. Es ist ein unverzichtbares Werkzeug für die Notfallreparatur von Stromkabelfehlern.
Technische Indikatoren
1. Akustisch-magnetische Synchronisations-Festpunktfunktion
(1) Tonkanal
a) Bandbreite
| Alle Pässe |
100Hz~1 500Hz |
| Tiefpass |
100Hz~400Hz |
| Hochpass |
1 50Hz~1 500Hz |
| Bandpass |
200Hz~600Hz |
| Maximale Signalverstärkung |
>=100dB |
| Festpunktgenauigkeit |
0,1 m |
| Batterie |
Eingebauter Lithium-Ionen-Akku, Spannung 8,4 V, Kapazität 2,4 Ah |
| Nutzungszeit |
Dauerbetriebszeit > 8 Stunden |
| Ladegerät |
Eingang AC220V±10%, 50Hz; Nennausgang 8,4V, 1A |
| Ladezeit |
<6 Stunden. |
| Anzeigemodus |
5-Zoll-Farb-LCD, 854*480 Auflösung, mit Touch-Funktion. |
| Umgebungstemperatur |
-10℃－55℃, Luftfeuchtigkeit 5-90%RH, Höhe<4500m. |
2. Akustisch-magnetischer Synchronisations-Hintergrundrauschunterdrückungsmodus (BNR).
3. Balkendiagramm-Anzeige der Tonsignalstärke, einstellbarer Tonauslöseschwellenwert
4. Balkendiagramm-Anzeige der elektromagnetischen Signalstärke, einstellbarer Magnetfeld-Auslöseschwellenwert, mit Magnetfeld-Auslöseaufforderungsfunktion.
5. Akustisch-magnetische Zeitdifferenz-Ortungsmethode: Wellenformanzeige, die maximale akustisch-magnetische Zeitdifferenz beträgt 80 ms, die automatisch berechnet und manuell analysiert werden kann; sie hat die Fähigkeit, die letzte akustisch-magnetische Zeitdifferenz aufzuzeichnen.
Zweck Akustisch-magnetisches synchrones Ortungsinstrument, das in Verbindung mit Hochspannungssignalgeneratoren verwendet wird, ist ein tragbares und intelligentes Präzisionsortungsgerät für Kabelfehler.
Es integriert die akustisch-magnetische Zeitdifferenz-Ortungstechnologie, die Rauschunterdrückungstechnologie, die Pfad-Hilfstests und andere Technologien. Der Testmodus und die reichhaltigen und abwechslungsreichen Aufforderungsinformationen können die Kabelfehlerortung effizient, genau und angenehm abschließen, was ein unverzichtbares Werkzeug für die Notfallreparatur von Kabelfehlern ist.

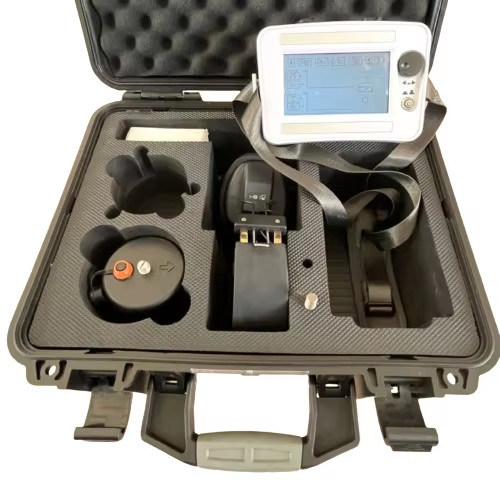

Verpackt mit tragbarem PVC-Schutzgehäuse, schön, leicht zu transportieren, geringes Gewicht,die Schutzart ist nicht niedriger als IP54.
1. Verwendung der akustisch-magnetischen Synchronisations-Ortungstechnologie zur automatischen Berechnung der akustisch-magnetischen Zeitdifferenz und zur Reduzierung der Abhängigkeit von der Tonüberwachung.
2. Die Hintergrundrauschunterdrückungstechnologie kann Umgebungsstörgeräusche effektiv herausfiltern und das Entladungsgeräusch am Fehlerort hervorheben.
3. Durch die Kombination der traditionellen akustischen Messmethode und der fortschrittlichen akustisch-magnetischen Methode kann der Bediener frei nach den Nutzungsgewohnheiten wählen.
4. Der Verstärkungswert und der Auslösewert des akustischen Signals und des magnetischen Signals können manuell eingestellt werden, was für die Festlegung des Punkts bequemer ist.
5. Die Parameter sind einstellbar, wählen Sie die entsprechenden Filterparameter, um die Umgebungsgeräusche zu unterdrücken.
6. 5-Zoll-Touch-Highlight-LCD, gewährleisten die Sichtbarkeit bei Sonnenlicht.
7. Stromversorgung durch einen eingebauten Lithium-Ionen-Akku mit hoher Kapazität und Schnellladegerät.
8. Klein und tragbar, geringes Gewicht.
Auf dem Bildschirm gibt es Anzeigebereiche für akustische Wellen und magnetische Wellen, und die Zeitdifferenz zwischen den beiden wird auf der rechten Seite angezeigt. Die akustisch-magnetische Synchronisationsmethode wird verwendet, um Kabelfehlerpunkte genau zu messen, wodurch die Erkennung einfacher und schneller wird.
