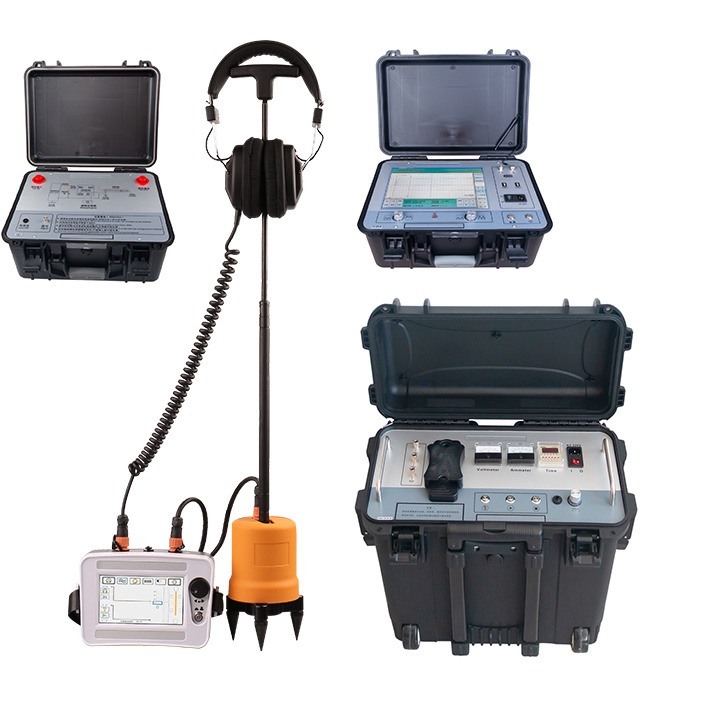

35 KV-Kabeldetektor mit akustisch-magnetischer Synchronisation

Einleitung
Das Fehlerortungsinstrument für Kabel verwendet die akustische und magnetische Synchronisationsmethode zur Bestimmung des Fehlerpunkts des Netzkabel.Der elektronische Flashover wird durch den Schlagentladungsgenerator erzeugt., aufgenommen und durch die entsprechende Sonde verstärkt, und die genaue Lage des Fehlerpunktes wird durch Hör- und Sichtvermögen bestimmt.Es ist ein Gerät, das die genaue Positionierung des Kabelfehlerpunktes innerhalb des groben Messbereichs abschließt und die akustische und magnetische Zeitdifferenz erhebtEs integriert Positionierungstechnologie, Pfad-assistierte Tests und andere Technologien.Bereitstellung mehrerer Testmodi und reichhaltiger und vielfältiger Informationen zur effizienten und genauen Ermittlung von Kabelfehlern.

1.Technische Indikatoren

Einführung des Bedienfeldes

1 Einstellung: Drücken Sie den Einstellknopf, um die Einstelloberfläche zu betreten, und drehen Sie den Einstellknopf, um die Einstellparameter festzulegen.

2 Stromversorgung: Schalten Sie die Stromversorgung des Systems ein und aus. Beim Einschalten des Systems müssen Sie den Stromknopf 3 bis 4 Sekunden lang gedrückt halten, bis Sie einen langen "Pip" hören,Dann kannst du den Knopf heben.Bei Abschalten müssen Sie den Netzknopf 3 bis 4 Sekunden lang gedrückt halten.

3 Bildschirm: 5-Zoll-Touch-Display.

1 Sensor: Anschlussanschluss zum Sensor der Sonde;

2 Ladevorgang: Anschlussanschluss für das Ladegerät;

3 spezielle Kopfhöreranschluss.

Verpackungsliste

Stellen Sie sich das vor.

Genaue und schnelle Erkennung des Haupteinschlussausfalls von Stromkabeln mit Spannungsniveaus von 35 KV und darunter; Kalibrierung der Kabellänge; ungefährer Test der Fehlerdistanz des Kabels

*Vor-Location von Kabelfehlern mit dem Reflektometer XHGG502 auf Basis der Niederspannungspulsreflexionsmethode (TDR),

Hochspannungs-Flashover-Methode (z. B. ICE, DECAY), Lichtbogenreflexions-Impulsreflexionsmethode (ARC-Einfach- und ARC-Mehrsprung) Kabelfehlervorortung:mit dem Reflectometer XHGG502 auf Basis der Niederspannungsimpulsreflexionsmethode (TDR), und Hochspannungsabfall (Flashover) -Methode (DECAY), Lichtbogenreflexionsmethode (Einfach-/ Mehrfachschuss).

Es gibt drei Testmodi von XHGG502, Niederspannungspulse, Hochspannungspuls, ARC-Mehrsprung.

Die folgende Abbildung zeigt die mit dem ARC-Mehrschuss-Prüfmodus von XHGG502 gemessene Fehlerdistanz des Kabels.

Die folgende Abbildung zeigt die mit dem Hochspannungs-Flashover-Prüfmodus von XHGG502 gemessene Fehlerdistanz des Kabels

Die folgende Abbildung zeigt die Kabellänge oder den Kabel-Open-Circuit-Fehlabstand, gemessen unter Verwendung des Niederspannungspulsprüfmodus von XHGG502.Es ist nicht notwendig, den Hochspannungspulsgenerator anzubinden.Andere Prüfverfahren müssen in Verbindung mit einem Hochspannungspulsgenerator angewendet werden.

                             Neue Version Neue Version

Der Hochspannungspulsgenerator XHHV535-2L wird hauptsächlich für die Stoßentladung während des Kabelfehltests verwendet.Dieses Gerät integriert Gleichspannung Hochdruckquelle, Energiespeicherkondensator, Entladungskugel, etc. Dieses Gerät ersetzt vollständig die traditionellen hunderte Kilogramm schweren Prüftransformatoren,Betriebskisten und Impulsenergiespeicherkondensatoren (in der Regel sind 5kVA-Transformatoren mehr als 60 kg), Steuerung Die Box ist mehr als 30 kg, und der Pulsenergie speicher Kondensator ist mehr als 20 kg).hochstabile spezielle Hochspannungselektronikkomponenten und Hochfrequenz-HochspannungstechnologieUm die Gewohnheit der Menschen zu bewahren, Transformatoren und Betriebskisten zu verwenden, um Gleichspannung zu erzeugen,Dieser Pulsgenerator hat eine humanisierte Gestaltung und Betriebsart., die sicher und zuverlässig ist. Wirklich erreichen die Wirkung, nicht durch Aufprall beschädigt zu werden, und der Kurzschluss der Hochspannung zur Erde kann auch normal funktionieren.Es ist derzeit die leichteste und benutzerfreundlichste tragbare GleichspannungshöchstspannungsausrüstungEs ist ein ideales Produkt für die Fehlererkennung von Stromkabeln.

Produktmerkmale

★ mit automatischer Schutzfunktion gegen Überstrom, Überspannung und Überhitzung;

★ mit Gleichspannung, Stoßentladungsfunktion;

★ Der Hochspannungspulsausgang ist einheitlich und steuerbar;

★ Super-Kurzschluss-Schutzfunktion, die die Hochspannungsausgabe direkt zum Boden kurzschließen kann;

★ Es verfügt über doppelte 2,5-Ebenen-Zeigerzähler für Strom- und Spannungsanzeige, die intuitiv und klar ist, und es ist auf einen Blick klar, ob der Fehlerpunkt vollständig entladen ist,und der Entlastungsprozess wird in Echtzeit reflektiert;

★ Hochspannungsseitenspannungsmessung

Technische Daten

Einführung der Gremien

1- Sicherheitsabbau: Der Boden der Instrumentenhülle muss zuverlässig an den Boden angeschlossen sein, um zu verhindern, dass die Instrumentenhülle elektrisiert oder das Personal elektrisch betroffen wird.

2. Hochspannungsgrund: Auch als Hochspannungsschwanz bezeichnet, muss er zuverlässig geerdet werden, um Hochspannungslecks und -entladungen zu verhindern.Hochspannungsausfall der inneren Komponenten des Geräts, und Sicherheitsunfälle, die durch Leckagen oder Entladungen im Instrument verursacht werden.

3Probenahme: Das negative Endgerät des Pulsenenergiespeicherkondensators hat eine hohe Spannung und muss zuverlässig geerdet werden.Es wird zur Probenahme verwendet, wenn die Wellenform unter dem Hochspannungs-Flashover-Zustand des Kabelfehltesters geprüft wird. (Ohne Hochspannungs-Flashover-Probenahme ist immer noch eine zuverlässige Erdung erforderlich).

4. Entladeknopf: Drücken Sie diese Taste, um mit der Kugelöffnung Kontakt aufzunehmen, und entladen Sie sie manuell. (Die Dauer jedes Tastendrückens darf 1s nicht überschreiten).

5. Hochspannungsstartknopf: Wenn das Startknopflicht eingeschaltet ist, bedeutet dies, dass die Spannungsausgabe in der Nullposition ist. Wenn das Licht eingeschaltet ist, ist der Startknopf gültig.Wenn das Startknopflicht nach dem Einschalten des Stromschalters nicht leuchtet, drehen Sie den Spannungsverstellknopf gegen den Uhrzeigersinn, bis das Licht eingeschaltet ist.

6. Hochspannungs-Stoppknopf: Wenn die Prüfung abgeschlossen ist oder eine Anomalie auftritt, drückt man diesen Knopf, um die Hochspannungsausgabe abzuschalten, das Hochspannungslicht geht aus,und die innere Entladekugel nicht mehr funktioniertWenn der Stoppschlüssel eingeschaltet ist, bedeutet das, dass es eine Hochspannungsausgabe gibt, und wenn er ausgeschaltet ist, bedeutet das, dass es keine Hochspannungsausgabe gibt.

7. Überstromschutzschalter: Wenn gedrückt, bedeutet dies, dass die Überstromschutzfunktion gestartet wurde; wenn sie aufgedreht wird,bedeutet, dass das Gerät den Überstromschutz ausgelöst hat.

8. Spannungsanpassung: Nach dem Einschalten des Geräts müssen Sie zuerst den Knopf drehenim Uhrzeigersinn bis zum Ende, drücken Sie den Startknopf und stellen Sie ihn dann im Uhrzeigersinn ein, um die Ausgangsspannung von klein auf groß zu erhöhen,und im Uhrzeigersinn einstellen, um die Ausgangsspannung von groß zu klein zu reduzieren.

9. Stromschalter: "I-Gear" schaltet den Stromversorgungsschalter AC 220V ein, und "0-Gear" schaltet den Systemstrom aus.

10.Sicherheitshalter: Ort, an dem die Sicherung des 220-Volt-Stromversorgungssystems installiert ist.

11- Steckdose: Betriebsstromversorgung des Geräts, AC 220V Anschlussanschluss.

12.Zeiteinstellung: Stellen Sie das Entladungszeitintervall ein.

13Ammeter: Anzeige des Stroms auf der Hochspannungsseite.

14. Voltmeter: Hochspannungs-Ausgangsspannung mit Angabe des kV-Messers.

15. Hochspannungsausgang (EMP): Bei Einwirkung der Entladung die Hochspannungsausgangsleitung anschließen.

16. Hochspannungsausgang (DC): Wenn die Gleichspannung der Spannung standhält, schließen Sie die Hochspannungsausgangsleitung an.

Verpackungsliste

Anwendungsbereich: Lage der Untergrundkabelfehler
