Transformatorwicklungs-Verformungsprüfgerät mit FRA-Technologie| XHBX1501

Name: Transformatorwicklungs-Verformungsprüfgerät mit FRA-Technologie| XHBX1501
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1501
Price: 4,115.00 USD
Availability: InStock

Produktdetails:

Herkunftsort:	Xi'an, Shaanxi, China
Markenname:	XZH TEST
Zertifizierung:	CE/ISO
Modellnummer:	XHBX1501

Ausführliche Information

Herkunftsort:

Xi'an, Shaanxi, China

Markenname:

XZH TEST

Zertifizierung:

CE/ISO

Modellnummer:

XHBX1501

Hervorheben:

High Light

Hervorheben:

DDS Hochgeschwindigkeits-Frequenzdurchlauf

Dual 16-Bit A/D Dual-Kanal-Abtastung

DL/T911-2004 Standardkonform

Trading Information

Min Bestellmenge:

1 Einheit

Preis:

Verhandlungsfähig

Verpackung Informationen:

Holzverpackungen

Lieferzeit:

5-8 Arbeitstage

Zahlungsbedingungen:

t/t

Versorgungsmaterial-Fähigkeit:

2000Unit/Jahr

Produkt-Beschreibung

🎯 Zielanwendung: Spezialisiert für Teams zur forensischen Fehleranalyse von Transformatoren, Ingenieure für die Untersuchung nach Zwischenfällen und Fachleute für die Schadenschätzung von Versicherungen, die wissenschaftlich fundierte Nachweise über den Zustand von Wicklungen benötigen. Im Gegensatz zu Geräten für die routinemäßige Wartung legt das XHBX1501 Wert auf die duale Vergleichsanalyse (horizontaler A-B-C-Phasenvergleich + Längsschnittvergleich vor/nach Trendanalyse), die Einhaltung von DL/T911-2004 für autoritative Berichte und die automatische Erstellung von Word-Dokumenten – und liefert gerichtsverwertbare Diagnoseergebnisse für Garantieansprüche, Versicherungsbewertungen und die Bestimmung der Fehlerursache.

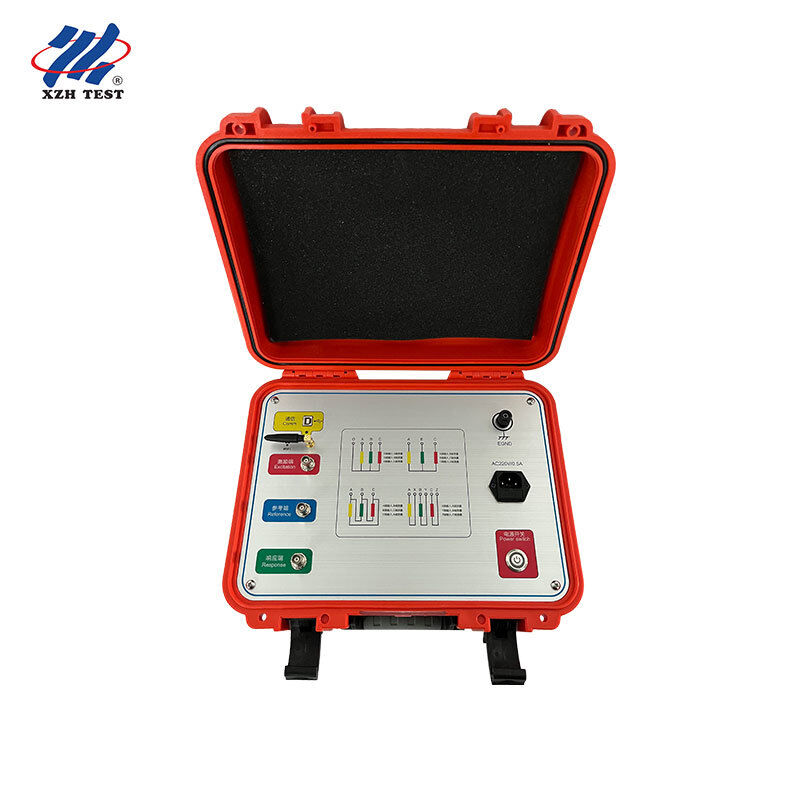

XHBX1501 Transformatorwicklungs-Deformationstester — FRA-Technologie

Der Transformatorwicklungs-Deformationstester XHBX1501 nutzt fortschrittliche Frequenzgangsanalyse (FRA) Technologie zur genauen Diagnose interner Transformatorfehler. Durch die Messung charakteristischer Parameter von Transformatorwicklungen in verschiedenen Frequenzbereichen quantifiziert dieses Instrument Reaktionsänderungen, um den Schweregrad der Wicklungsdeformation zu bestimmen. Das System liefert klare Diagnosedaten zur Beurteilung, ob Transformatoren gewartet oder überholt werden müssen — und liefert die für Fehleruntersuchungen und Versicherungsbewertungen erforderliche Beweiskraft.

XHBX1501

Diagnosetechnologie

Der XHBX1501 verwendet DDS (Direct Digital Synthesis) Hochgeschwindigkeits-Frequenzsweep-Technologie für präzise Fehlerdiagnose über einen Sweep-Bereich von 100 Hz bis 2 MHz. Ein Hochgeschwindigkeits-Zweikanal-16-Bit-A/D-Abtastsystem erfasst gleichzeitig Amplituden- und Phasengangsdaten und ermöglicht die Identifizierung von:

Verdrehungs- und Ausbauchungsdeformationen der Wicklung
Spulenverschiebung und -neigung
Zwischenwindungs-Kurzschluss-Deformationen
Phasen-zu-Phasen-Kontakt-Kurzschlussfehler

Hauptmerkmale

Zwei Sweep-Modi: Lineare Frequenzsweep- und segmentierte Sweep-Messsysteme bieten flexible Testkonfigurationen, die für verschiedene Transformatorgrößen und Untersuchungsziele optimiert sind.
Flexible Frequenzindizierung: Unterstützt sowohl lineare als auch logarithmische Frequenzindizierung, um spezifische Diagnoseanforderungen und Normkonformitätsbedürfnisse zu erfüllen.
Duale Vergleichsanalyse: Der horizontale Vergleich bewertet die Ähnlichkeit der A-B-C-Phasen, um asymmetrische Deformationsmuster zu identifizieren. Der Längsschnittvergleich überlagert aktuelle Messungen mit historischen Basisdaten, um fortschreitende Degradation über die Zeit zu erkennen.
Hochleistungs-Mikroprozessor: Überlegene Integration mit Onboard-Verarbeitung liefert Testgeschwindigkeiten von 1-2 Minuten pro Phase, was eine umfassende Dreiphasenanalyse innerhalb eines einzigen Vor-Ort-Besuchs ermöglicht.
Dual-Kommunikation: USB-Anschluss für direkte PC-Verbindung und optionales drahtloses Bluetooth für Fernbedienung und Datenübertragung in gefährlichen oder schwer zugänglichen Transformatorinstallationen.
Automatische Berichterstellung: Die Software kompiliert automatisch Testdaten, Vergleichskurven und Diagnoseergebnisse in einem formatierten Word-Dokument — bereit für die Aufnahme in Fehleruntersuchungsberichte, Versicherungsanträge und Garantieunterlagen.
DL/T911-2004-Konformität: Vollständige Einhaltung des chinesischen Industriestandards für die Frequenzgangsanalyse von Leistungstransformatoren, wodurch die regulatorische Akzeptanz der Diagnoseergebnisse sichergestellt wird.

Technische Spezifikationen

Sweep-Frequenzbereich	100 Hz – 2 MHz
Amplitudenmessbereich	-100 dB – 20 dB
Genauigkeit der Scanfrequenz	0,005 %
Signal-Ausgangsimpedanz	50 Ω
Signal-Eingangsimpedanz	1 MΩ
Signal-Ausgangsamplitude	±10 V Spitze (Software-einstellbar)
A/D-Abtastung	Zweikanal 16-Bit Hochgeschwindigkeit
Testgeschwindigkeit	1–2 Minuten pro Phasenwicklung
Kommunikation	USB + Optionales drahtloses Bluetooth
Abmessungen	310 × 400 × 330 mm (Aluminiumkoffer)
Konformitätsstandard	DL/T911-2004

Transformatorwicklungs-Verformungsprüfgerät mit FRA-Technologie| XHBX1501

Häufig gestellte Fragen

F1: Wie unterstützt die FRA-basierte Wicklungsdeformationsprüfung forensische Fehleruntersuchungen?

Die Frequenzgangsanalyse erstellt einen einzigartigen elektrischen Fingerabdruck jeder Transformatorwicklung. Nach einem Fehlerereignis — sei es durch Kurzschlusskräfte, Transportschäden oder Herstellungsfehler — vergleicht das XHBX1501 den Frequenzgang nach dem Vorfall mit Basislinien- oder Schwestergerätekurven, um zu identifizieren, welche Wicklungen eine Deformation erfahren haben, wie stark die Verschiebung ist und ob das Schadensmuster mit dem behaupteten Fehlerursachenmechanismus übereinstimmt. Die duale Vergleichsmethodik (horizontaler A-B-C-Phasenvergleich + Längsschnittvergleich vor/nach) liefert objektive, quantifizierbare Beweise, die für die Ursachenanalyse, die Untermauerung von Versicherungsansprüchen und die Beilegung von Garantie Streitigkeiten geeignet sind.

F2: Welche Arten von Wicklungsfehlern kann das XHBX1501 identifizieren?

Die DDS-Hochgeschwindigkeits-Frequenzsweep-Technologie erkennt vier Hauptdeformationskategorien: (1) Wicklungsverdrehung und -ausbauchung — radiale Deformation, die typischerweise durch elektromagnetische Kräfte während Durchgangsfehlern verursacht wird; (2) Spulenverschiebung und -neigung — axiale Bewegung, die oft durch Transportstöße oder seismische Ereignisse verursacht wird; (3) Zwischenwindungs-Kurzschluss-Deformationen — lokalisierte Isolationsfehler zwischen benachbarten Windungen; und (4) Phasen-zu-Phasen-Kontakt-Kurzschlüsse. Jeder Fehlertyp erzeugt charakteristische Frequenzgangssignaturen, die die Analysesoftware mit bekannten Fehlermustern für eine schnelle Diagnose korreliert.

F3: Können die vom Gerät erstellten Testberichte als Beweismittel für Versicherungs- oder Garantieansprüche verwendet werden?

Ja. Das XHBX1501 entspricht vollständig dem DL/T911-2004, dem chinesischen Industriestandard für die Frequenzgangsanalyse von Leistungstransformatoren. Die automatische Word-Berichterstellungsfunktion kompiliert Rohmessdaten, Frequenzgangskurven, horizontale und longitudinale Vergleichsüberlagerungen sowie Diagnoseergebnisse in einem einzigen formatierten Dokument. In Verbindung mit einer ordnungsgemäßen Dokumentation der Beweismittelkette und Kalibrierungsaufzeichnungen liefern diese Berichte wissenschaftlich fundierte Beweise, die von Versicherungsregulierern, Garantieadministratoren und Schiedsgerichten für Transformatorfehleransprüche akzeptiert werden.

F4: Was ist der Unterschied zwischen horizontaler und longitudinaler Vergleichsanalyse?

Der horizontale Vergleich bewertet die Ähnlichkeit des Frequenzgangs über die drei Phasen (A, B, C) desselben Transformators. Da alle drei Phasen identische Design- und Herstellungsmerkmale aufweisen, deuten signifikante Abweichungen in der Antwortkurve einer Phase auf eine lokalisierte Deformation in dieser spezifischen Wicklung hin. Der Längsschnittvergleich überlagert die aktuelle Messung mit historischen Basisdaten desselben Transformators — typischerweise dem Werksprüfprotokoll oder einer früheren Feldmessung. Fortschreitende Abweichungen im Längsschnittvergleich zeigen eine allmähliche Wicklungsdegradation über die Zeit an, während plötzliche Änderungen ereignisgesteuerte Schäden nahelegen. Die kombinierte Anwendung beider Methoden liefert das umfassendste Diagnosebild.

F5: Welche Konnektivitätsoptionen stehen für den Feld- und Laborgebrauch zur Verfügung?

Das XHBX1501 bietet duale Kommunikationsschnittstellen: einen Standard-USB-Anschluss für die direkte Verbindung mit einem Windows-basierten Laptop oder Tablet, auf dem die Analysesoftware ausgeführt wird, und optionales drahtloses Bluetooth für den Fernbetrieb. Die Bluetooth-Konnektivität ist besonders wertvoll in Umspannwerken, wo der zu untersuchende Transformator sich in einem Bereich mit eingeschränktem Zugang, in erhöhter Lage oder in der Nähe von unter Spannung stehenden Geräten befinden kann — so kann der Bediener Messungen steuern und Daten aus sicherer Entfernung überprüfen, ohne lange Kommunikationskabel durch das Schaltfeld führen zu müssen.
