Multifunktionaler Teilentladungstester für Live-Erkennung vor Ort

Name: Multifunktionaler Teilentladungstester für Live-Erkennung vor Ort
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHJF801B
Price: 4,115.00 USD
Availability: InStock

Produktdetails:

Herkunftsort:	China
Markenname:	XZH TEST
Zertifizierung:	CE/ISO
Modellnummer:	XHJF801B

Ausführliche Information

Herkunftsort:

China

Markenname:

XZH TEST

Zertifizierung:

CE/ISO

Modellnummer:

XHJF801B

Hervorheben:

High Light

Hervorheben:

Teilentladungstester vor Ort

PD-Detektor für Schaltanlagen

XHJF801B live erfasst

Trading Information

Min Bestellmenge:

1 Einheit

Preis:

Verhandlungsfähig

Verpackung Informationen:

Holzverpackungen

Lieferzeit:

5-8 Arbeitstage

Zahlungsbedingungen:

t/t

Versorgungsmaterial-Fähigkeit:

1000 Einheiten pro Jahr

Produkt-Beschreibung

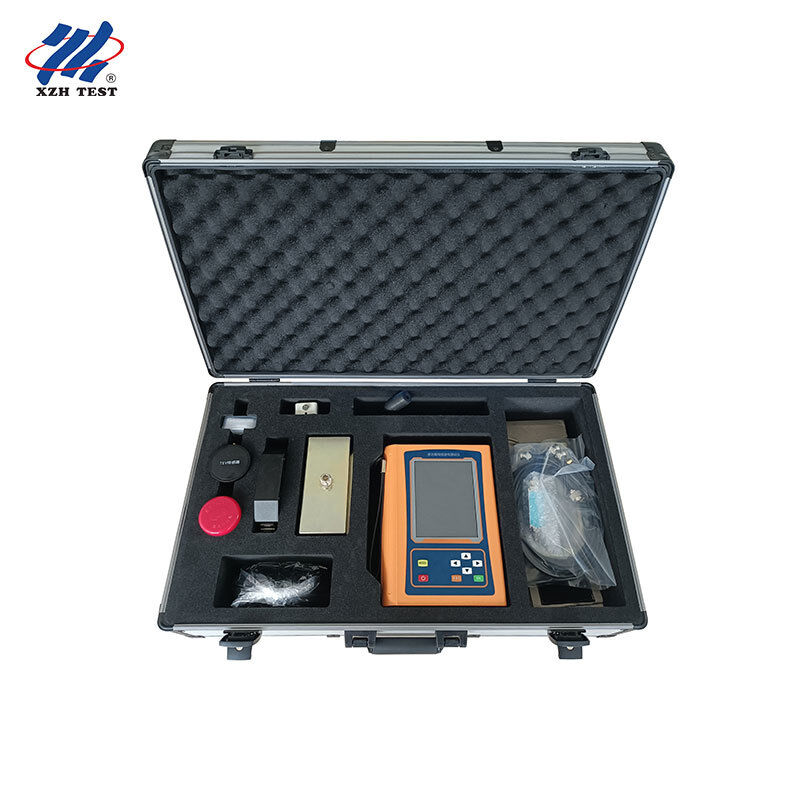

Der XHJF801B ist ein Vier-in-Eins-Multifunktions-Teilentladungs-(PD)-Tester, der für die Erkennung von Hochspannungs-Elektrogeräten vor Ort unter Spannung entwickelt wurde. Durch die Integration von berührungsloser/berührender Ultraschall-(AA/AE)-, transienter Erdspannung (TEV)-, Hochfrequenz-(HF)- und Ultrahochfrequenz-(UHF)-Erkennung ermöglicht er Energieversorgungs- und Umspannwerks-Wartungsteams, Isolationsfehler in Schaltanlagen, GIS, Transformatoren und Kabelsystemen während des laufenden Betriebs schnell zu lokalisieren, ungeplante Ausfälle zu reduzieren und die Netzzuverlässigkeit zu verbessern.

XHJF801B

Zielgruppe

Entwickelt für Feldinspektions- und Live-Detektionsteams:

Betriebs- und Wartungsteams für Umspannwerke und Verteilnetze, die eine PD-Inspektion unter Spannung durchführen

Kabelwartungsteams, die Kabelverbindungen, -endungen und abgeschirmte Leitungen testen

Außendienstingenieure von Energieversorgungsunternehmen, die zustandsbasierte Wartung (CBM) von Schaltanlagen und GIS durchführen

Hauptmerkmale

Vier-in-Eins-Erkennung: Ultraschall (AA/AE), TEV, HF und UHF in einem einzigen Handgerät

Fortschrittliche RF- und Hochfrequenz-Signalverarbeitung für hohe Empfindlichkeit und Störfestigkeit vor Ort

Integrierter berührungsloser luftgekoppelter Sensor; optionaler externer oberflächengekoppelter Ultraschallsensor

Phasenlineare, PRPD- und PRPS-Analysefenster für intuitive Entladungsdiagnose

Datenspeicherung, -anzeige, -löschung und Wellenformaufzeichnung für die Berichterstattung vor Ort

Mehrstufige Aufmerksamkeits-/Alarmgrenzwerte mit farbkodierten Amplitudenanzeigen

Lithium-Akku mit großer Kapazität für 6-8 Stunden kontinuierlichen Feldbetrieb

Linux Embedded OS für bequeme zukünftige Funktionserweiterungen

Anwendungen

Vor-Ort-Erkennung von Schaltanlagen (Schaltschränken) und GIS unter Spannung

Kabelverbindungen, -endungen und Hochspannungskabelisolierungen

Leistungstransformatoren und Durchführungen während der Inspektion unter Spannung

Sammelschienen, Isolatoren und andere unter Spannung stehende elektrische Geräte

Technische Spezifikationen

Sensor / Parameter	Spezifikation
Berührungsloser Ultraschall (AA)	Mitte 40 kHz ±1 kHz; Bereich -7~68 dBuV; Auflösung 0,1 dB
Berührender Ultraschall (AE)	20~80 kHz (SF6) / 80~200 kHz (Öl); dynamisch 60 dB; Auflösung 0,1 dB
Transiente Erdspannung (TEV)	3 MHz~100 MHz; Bereich 0~60 dBmV; Auflösung 0,1 dB
Ultrahochfrequenz (UHF)	300 MHz~1500 MHz; Bereich -70~-10 dBm; Auflösung 0,1 dBm
Hochfrequenz (HF)	0,3 MHz~30 MHz; Bereich 0~70 dB; Verstärkung -30~20 dB; 50 Ω Eingang
Betriebsumgebung	-20°C~50°C; Luftfeuchtigkeit 0~85%
Anzeige	5,6-Zoll-Farb-TFT-LCD, 480×640
Abmessungen / Gewicht	230×170×48 mm; 1,35 kg
Akkulaufzeit	Ca. 6 Stunden (Lithium-Akku mit großer Kapazität)

FAQ

Welche Geräte kann der XHJF801B vor Ort testen?

Er deckt Schaltanlagen, GIS, Leistungstransformatoren, Durchführungen, Hochspannungskabel und Kabelverbindungen ab. Mit vier Detektionsmethoden (Ultraschall, TEV, HF und UHF) passt er sich an verschiedene Gerätetypen und Feldbedingungen an.

Kann er Live-Erkennung (unter Spannung) ohne Ausfallzeit durchführen?

Ja. Der XHJF801B ist für die nicht-intrusive Live-Erkennung gemäß der technischen Spezifikation für Live-Erkennung konzipiert. Sensoren werden in der Nähe der Geräteoberfläche oder der Erdungsleitungen platziert, sodass keine Stromunterbrechung erforderlich ist.

Welche Detektionsmethode sollte ich für Schaltanlagen verwenden?

Für Schaltanlagen sind TEV (transiente Erdspannung) und Ultraschall (AA/AE) die primären Methoden. TEV erkennt interne Entladungen auf der Schrankoberfläche, während Ultraschall Oberflächenentladungen und Korona lokalisiert.

Wie lange hält der Akku für einen vollen Inspektions-Tag?

Der Lithium-Akku mit großer Kapazität bietet etwa 6 Stunden kontinuierlichen Betrieb mit einer einzigen Ladung, ausreichend für eine volle Schicht Feldinspektion. Die Ladezeit beträgt etwa 2-4 Stunden.

Kann er Daten und Wellenformen für meinen Inspektionsbericht speichern?

Ja. Er unterstützt Datenspeicherung, -anzeige und -löschung sowie Wellenformaufzeichnung. Dateien können zur Berichterstattung und Archivierung auf einen USB-Stick (FAT32) exportiert werden.
