Multifunktionaler Teilentladungstester für Isolationsdiagnose| XHJF801B

Name: Multifunktionaler Teilentladungstester für Isolationsdiagnose| XHJF801B
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHJF801B
Price: 4,115.00 USD
Availability: InStock

Produktdetails:

Herkunftsort:	China
Markenname:	XZH TEST
Zertifizierung:	CE/ISO
Modellnummer:	XHJF801B

Ausführliche Information

Herkunftsort:

China

Markenname:

XZH TEST

Zertifizierung:

CE/ISO

Modellnummer:

XHJF801B

Hervorheben:

High Light

Hervorheben:

Isolationsdiagnosetester

Teilentladungstester für Transformatoren

XHJF801B Werksprüfung

Trading Information

Min Bestellmenge:

1 Einheit

Preis:

Verhandlungsfähig

Verpackung Informationen:

Holzverpackungen

Lieferzeit:

5-8 Arbeitstage

Zahlungsbedingungen:

t/t

Versorgungsmaterial-Fähigkeit:

1000 Einheiten pro Jahr

Produkt-Beschreibung

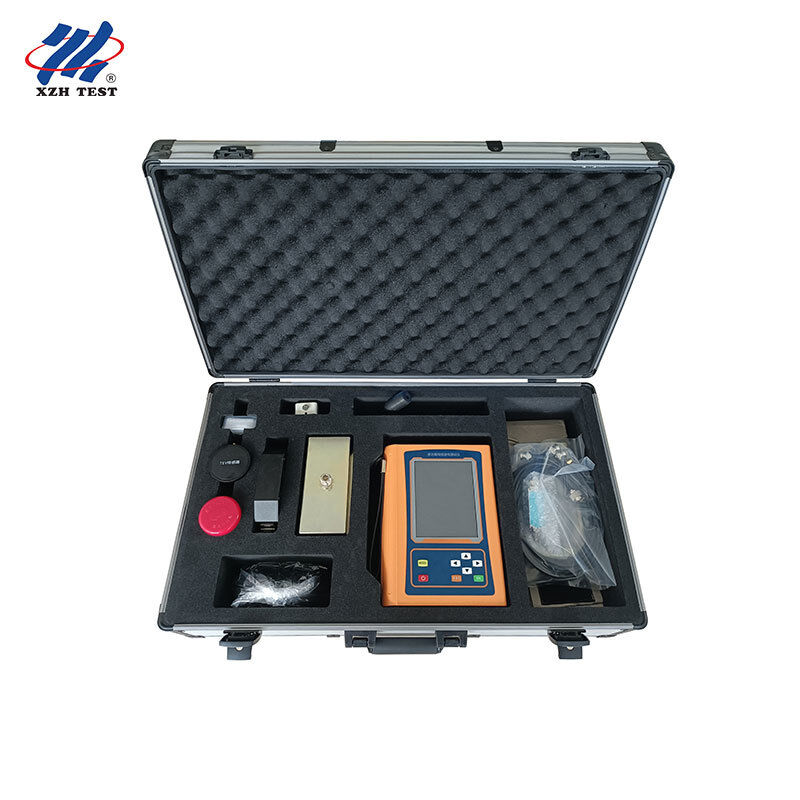

Der XHJF801B ist ein multifunktionaler Teilentladungstester (PD), der für die Isolationsdiagnose in Fabrik- und Laborumgebungen entwickelt wurde. Durch die Kombination der Erkennung von Kontaktultraschall (AE), Ultrahochfrequenz (UHF), Hochfrequenz (HF) und transienter Erdspannung (TEV) mit der phasenaufgelösten PRPD/PRPS-Analyse bietet es Herstellern von Transformatoren und Schaltanlagen, externen Prüflabors und Forschungsinstituten ein präzises Werkzeug für Werksabnahmeprüfungen, Typprüfungen und die Bewertung des Langzeitisolationszustands.

Zielgruppe

Konzipiert für Hersteller, Labore & Prüfinstitute:

Hersteller von Transformatoren, Schaltanlagen und GIS führen Werksabnahmen und Typprüfungen durch

Externe Prüflabore und Forschungsinstitute für Isolationsdiagnostik

Qualitätsinspektionsteams für Energieanlagen bewerten die Alterung und Mängel der Isolierung

Hauptmerkmale

Vier Erkennungskanäle: AE-Ultraschall, UHF, HF und TEV für umfassende Isolationsanalyse

Phasenaufgelöste PRPD- und PRPS-Analyse zur präzisen Identifizierung der Entladungsquelle

Kontaktultraschall deckt SF6-Geräte (20–80 kHz) und ölgefüllte Geräte (80–200 kHz) ab

Hohe Auflösung von 0,1 dB über alle Sensoren für wiederholbare Messdaten

Datenspeicherung, Anzeige, Löschung und Wellenformaufzeichnung für Testberichte

Mehrstufige Alarmschwellen mit farbcodierter Amplitudenanzeige

Lithiumbatterie mit großer Kapazität und kompakter 1,35-kg-Hauptrahmen für flexiblen Testaufbau

Ein eingebettetes Linux-Betriebssystem, das zukünftige Funktionserweiterungen und -integrationen unterstützt

Anwendungen

Werksabnahmeprüfung (FAT) von Transformatoren, Schaltanlagen und GIS

Isolationsfehlerortung und Typprüfungen im Labor

Diagnose von SF6-gasisolierten und ölgefüllten Energieanlagen

Langzeitbewertung der Isolationsalterung für Forschungsinstitute

Technische Spezifikationen

Sensor / Parameter	Spezifikation
Berührungsloser Ultraschall (AA)	Mitte 40 kHz ±1 kHz; Bereich -7~68dBuV; Auflösung 0,1 dB
Kontaktultraschall (AE)	20~80kHz (SF6) / 80~200kHz (Öl); dynamisch 60 dB; Auflösung 0,1 dB
Transiente Erdspannung (TEV)	3 MHz ~ 100 MHz; Bereich 0~60 dBmV; Auflösung 0,1 dB
Ultrahochfrequenz (UHF)	300 MHz ~ 1500 MHz; Bereich -70~-10 dBm; Auflösung 0,1 dBm
Hochfrequenz (HF)	0,3 MHz ~ 30 MHz; Bereich 0~70dB; Verstärkung -30~20 dB; 50Ω-Eingang
Betriebsumgebung	-20°C~50°C; Luftfeuchtigkeit 0~85 %
Anzeige	5,6-Zoll-Farb-TFT-LCD, 480 x 640
Abmessungen/Gewicht	230×170×48mm; 1,35 kg
Akkulaufzeit	Etwa 6 Stunden (Lithiumbatterie mit großer Kapazität)

FAQ

Kann der XHJF801B für die Werksabnahmeprüfung von Transformatoren verwendet werden?

Ja. Sein Kontakt-Ultraschallkanal (AE) deckt 80–200 kHz für ölgefüllte Geräte ab, und der HF-Kanal (0,3–30 MHz) misst die Entladung an Erdungsleitungen, wodurch er für die FAT von Transformatoren und die Isolationsdiagnose geeignet ist.

Unterstützt es die PRPD/PRPS-Analyse für Diagnoseberichte?

Ja. Das Instrument bietet phasenlineare, PRPD- und PRPS-Analysefenster, die eine eindeutige Identifizierung der Entladungsquelle ermöglichen und professionelle Isolationsdiagnoseberichte unterstützen.

Wie hoch ist die Messauflösung und -genauigkeit?

Alle Erkennungskanäle bieten eine Auflösung von 0,1 dB (0,1 dBm für UHF) mit einem Linearitätsfehler unter ±20 % und gewährleisten so wiederholbare, hochpräzise Messdaten.

Welche Frequenzbänder werden für verschiedene Gerätetypen abgedeckt?

AE: 20–80 kHz (SF6) und 80–200 kHz (ölgefüllt); UHF: 300 MHz ~ 1500 MHz; HF: 0,3 MHz ~ 30 MHz; TEV: 3 MHz ~ 100 MHz, deckt GIS, Transformatoren, Schaltanlagen und Kabel ab.

Können Daten für Testberichte Dritter exportiert werden?

Ja. Testdaten und Wellenformaufzeichnungen können gespeichert und auf ein USB-Laufwerk (FAT32) exportiert werden, was eine einfache Integration in Werkstestberichte und Zertifizierungsdokumentationen Dritter ermöglicht.
