Digitale Kabel-Route-Tracer mit Multifrequenz-Sender für die unterirdische Erkennung

Der Kabel- und Rohrortungsgerät XHGX507X verwendet elektromagnetische Feldsignale von Untergrundkabeln, um Kabel zu orten und Tiefen- und Strommesswerte für eine genaue Kabeldetektion bereitzustellen. Dieses System entspricht Teil 15 der US-FCC-Regeln und der europäischen Richtlinie 1999/5/EG.

• Suchfunktion für Kabelpfade sowohl für stromführende als auch für stromlose Stromkabel
• Stromrichtungs- und Phasenanzeige für verbesserte Pfadfindungsgenauigkeit
• Funktion zur Erkennung der Tiefe vergrabener Kabel
• Sender mit mehreren Frequenzoptionen (577 Hz bis 133 kHz)
• Ohmmeter-Funktion zum Testen externer, kontinuierlicher Widerstandswerte
• Digitale Anzeige der Signalstärke mit grafischer Darstellung
• Pfeile links/rechts für präzise Rohrleitungsortung
• Kompass zur Anzeige der Rohrleitungsrichtung
• Echtzeit-Anzeige von Rohrleitungstiefe und -strom

Der Sender dient als Signalquelle für dieses System und bietet volle Funktionalität, hohe Intelligenz und einfache Bedienung.

• Ein-/Aus-Taste: Selbstverriegelnder Schalter zur Leistungssteuerung
• Ausgangsanschluss: Mehrkern-Luftfahrtsteckdose für verschiedene Signalausgabemodi
• LCD-Anzeige: Zeigt Frequenz, Leistungspegel, Modus, Strom, Impedanz und Batteriestatus an
• Frequenz-Taste: Ändert die Ausgangssignalfrequenz (anfänglich 577 Hz)
• Leistungsanpassung: Wählt zwischen niedriger, mittlerer, hoher und voller Leistungsausgabe
• Menü-Taste: Greift auf Frequenzeinstellungen, Widerstandsmessung und Mehrfrequenzmodus zu
• Ladeanschluss: Φ2.1 Ladeständer zum Aufladen des Akkus

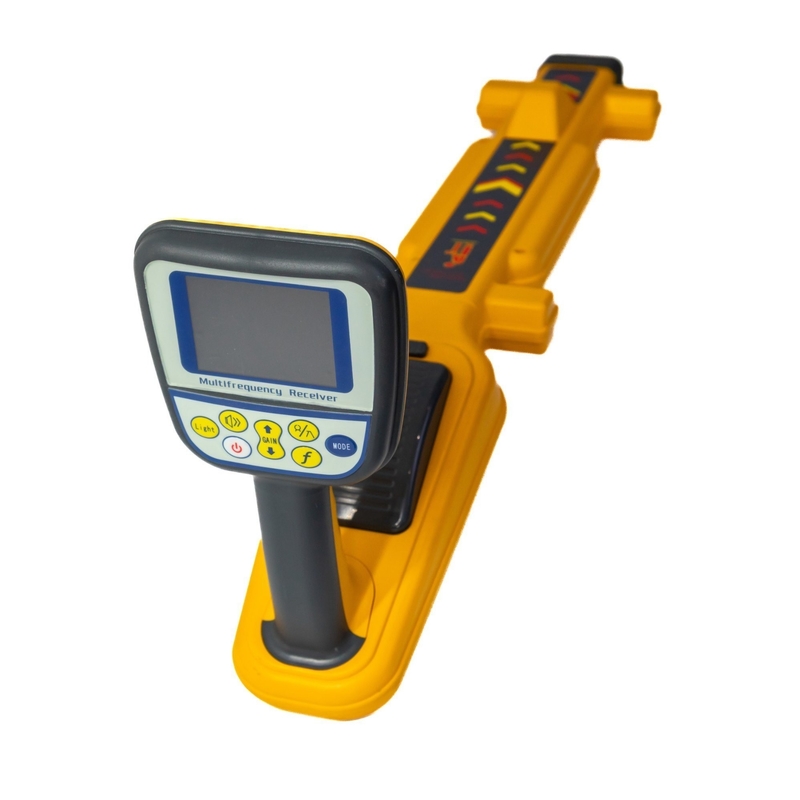

Der Empfänger integriert eine Systemschaltung, die in der Lage ist, spezifische Magnetfelder zu empfangen und in elektrische Signale zur Anzeige umzuwandeln. Er verfügt über mehrere Betriebsarten für verschiedene Detektionsszenarien.

• Frequenzanzeige: Aktuelle Empfangsfrequenz (anfänglich 577 Hz)
• Signalstärke: Angezeigt über die Rasterlänge und eine dreistellige Anzeige
• Farbkompass: Zeigt die Rohrleitungsrichtung an
• Tiefe & Strom: Echtzeitmessungen der unterirdischen Rohrleitung
• Verstärkungsregelung: Dynamikbereich 000-140 dB (standardmäßig automatisch angepasst)
• Betriebsarten: Schmaler Peak, breiter Peak, Tal, breiter Peak-Pfeil, Peak + Tal
• Batterieanzeige: Zeigt den aktuellen Leistungspegel an
• Lautstärkeregelung: Einstellbare Summerlautstärke

• Präzise Kabelpositionierung mit Kamm- oder Talmethoden
• Genaue Tiefenmessung im Direktanschlussmodus
• Sprachansagen zur Reduzierung der Ermüdung des Bedieners bei längerem Gebrauch
• Signalstärke durch Audiolautstärke angezeigt (laut/schnell = starkes Signal)
• Stromrichtungs- und Phasenanzeige bei Verwendung der SS-Frequenz
