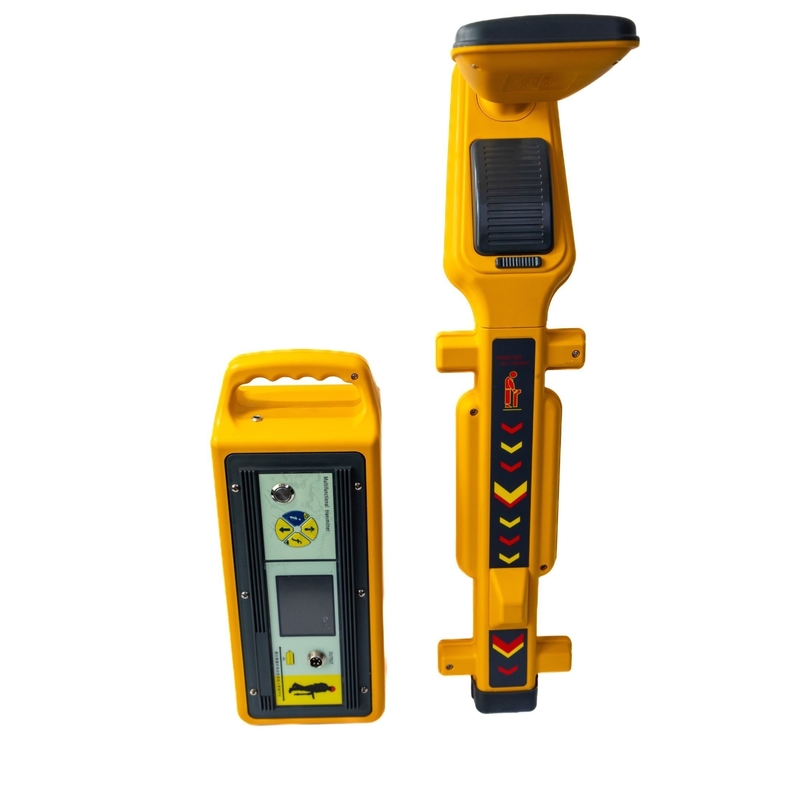

Digitale Kabel-Route-Tracer mit Tiefe- und Strommessung

Name: Digitale Kabel-Route-Tracer mit Tiefe- und Strommessung
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGX507X
Price: 1,662.00 USD
Availability: InStock

Produktdetails:

Herkunftsort:	Xi'an, Shaanxi, China
Markenname:	XZH TEST
Zertifizierung:	CE, ISO
Modellnummer:	XHGX507X

Ausführliche Information

Herkunftsort:

Xi'an, Shaanxi, China

Markenname:

XZH TEST

Zertifizierung:

CE, ISO

Modellnummer:

XHGX507X

Anwendung:

Unterirdischer Kabel- und Rohrstandort

Angepasst:

OEM -Service

Transportpaket:

Holzkasten mit Schaum

Garantie:

12 Monate

Funktionsmodus des Sendergeräts:

Direktverbindung, Kopplung, Induktion

Digital

Ausgangsfrequenz des Sender:

577Hz, 815Hz, 8kHz, 33kHz, 65kHz, 82kHz, 133kHz, SS Low, SS High, Multifrequenzmodus.

Empfängerfrequenz:

50Hz, 60Hz, LF, SSLOW, SSHIGH, 577Hz, 8KHz, 33KHz, 82KHz, 133KHz, zunächst 577Hz.

Hervorheben:

High Light

Hervorheben:

Digitale Kabel-Route-Tracer mit Tiefe

Kabel-Route-Tracer mit Strommessung

Digitale Strommesskabelverfolgung

Trading Information

Min Bestellmenge:

1 Einheit

Verpackung Informationen:

Holzgehäuse

Lieferzeit:

5-8 Arbeitstage

Zahlungsbedingungen:

t/t

Versorgungsmaterial-Fähigkeit:

2000Unit/Jahr

Produkt-Beschreibung

Professioneller Kabelrouten-Tracer für präzise Kabeldetektion und Tiefenmessung

Produktspezifikationen

Attribut	Wert
Anwendung	Ortung von unterirdischen Kabeln und Rohren
Kundenspezifisch	OEM-Service
Transportverpackung	Holzkiste gefüllt mit Schaumstoff
Garantie	12 Monate
Sender-Betriebsart	Direktanschluss, Kopplung, Induktiv
Anzeige	Digital
Sender-Ausgangsfrequenz	577Hz, 815Hz, 8kHz, 33kHz, 65kHz, 82kHz, 133kHz, SS Low, SS High, Mehrfrequenzmodus
Empfängerfrequenz	50Hz, 60Hz, LF, SSLOW, SSHIGH, 577Hz, 8KHz, 33KHz, 82KHz, 133KHz, anfänglich 577Hz

Produktübersicht

Der Kabel- und Rohrlokalisator XHGX507X verwendet elektromagnetische Feldsignale von unterirdischen Kabeln, um Kabel zu orten und Tiefen- und Strommesswerte für eine genaue Kabeldetektion bereitzustellen.

Dieses Gerät entspricht Teil 15 der US-FCC-Bestimmungen und erfüllt die Bestimmungen der europäischen Richtlinie 1999/5/EG.

Hauptmerkmale

Suchfunktion für Kabelpfade sowohl für stromführende als auch für stromlose Stromkabel
Stromrichtungs- und Phasenanzeigefunktionen für verbesserte Pfadfindungsgenauigkeit
Erkennung der Tiefe vergrabener Kabel
Sender mit mehreren Frequenzoptionen (577Hz bis 133kHz)
Ohmmeter-Funktion zum Testen externer kontinuierlicher Widerstandswerte
Digitale Anzeige der Signalstärke mit grafischer Darstellung
Pfeile links/rechts für präzise Rohrleitungsortung
Kompass zur Anzeige der Rohrleitungsrichtung
Echtzeit-Anzeige der Rohrleitungstiefe und des Stroms
Sprachaufforderungssystem zur Reduzierung der Ermüdung des Bedieners

Senderdetails

Der Sender dient als Signalquelle für dieses System und bietet volle Funktionalität, hohe Intelligenz und einfache Bedienung.

Komponenten des Bedienfelds

1. Taste: Selbstverriegelnder Netzschalter

2. Ausgangsanschluss: Mehradrige Luftfahrtbuchse zur Auswahl des Signalausgabemodus

3. LCD-Anzeigebereich: Zeigt grundlegende Betriebsinformationen an

4. Frequenztaste: Ändert die Ausgangssignalfrequenz (anfänglich 577Hz)

5. Leistungstaste: Passt die Ausgangsleistung an (niedrig, mittel, hoch, voll)

6. Menütaste: Wechselt durch Frequenzeinstellung, Widerstandsmessung und Mehrfrequenzmodus

7. Ladeanschluss: Φ2.1 Ladeständer zum Aufladen des Akkus

Anzeigeinformationen

Aktuelle Ausgangsfrequenz
Ausgangsleistung (niedrig, mittel, hoch, voll)
Betriebsart (Direktanschluss, Kopplung, Induktion)
Schleifenstromwert (0-999 mA)
Schleifenimpedanzwert (00001-20000 Ohm)
Akkustatus
Stabilitätsanzeige (rollender Kreis)

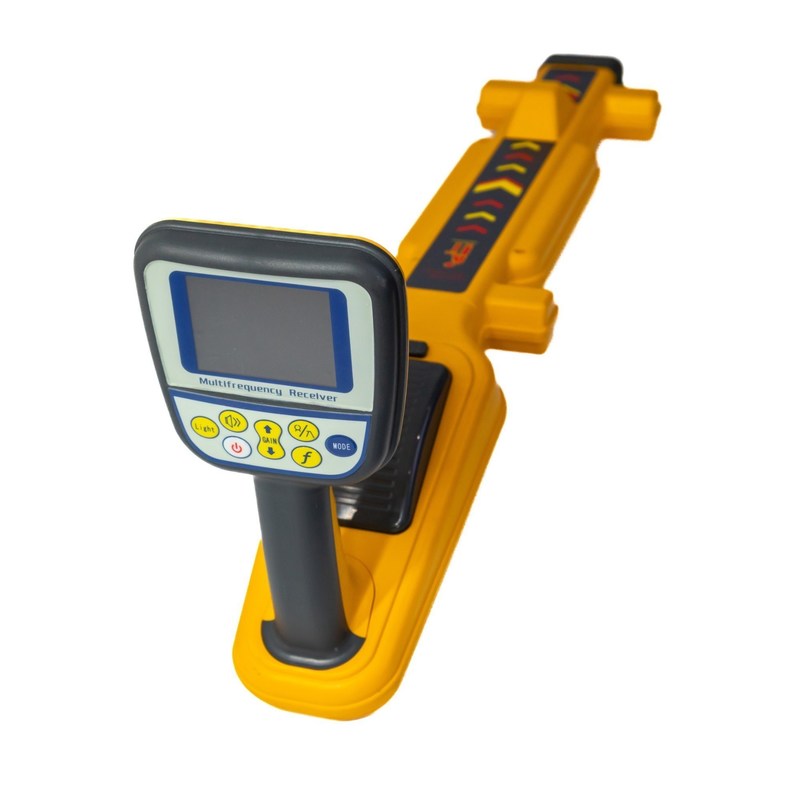

Empfängerdetails

Schnittstellenanzeige

Aktuelle Empfangsfrequenz (anfänglich 577Hz)
Signalstärke-Rasteranzeige
Dreistellige Signalstärkeanzeige (00,0-99,9)
Farbkompass für die Rohrleitungsrichtung
Tiefen- und Strommessungen
Signalverstärkung (000-140 dB, automatisch angepasst)
Empfängermodus-Anzeige
Batteriestandsanzeige
Lautstärkeregelungsanzeige
Pfeile links/rechts für die Kabellokalisierung
Stromrichtungs- und Phasenanzeige (SS-Frequenz)

Betriebsarten

Scheitelpunktmethode: Schmale Spitzen, breite Spitzen, breite Pfeile, Spitzen + Täler
Tiefenmethode: Für präzise Positionierung, wenn keine benachbarten Kabel vorhanden sind

Packliste
