Produktübersicht

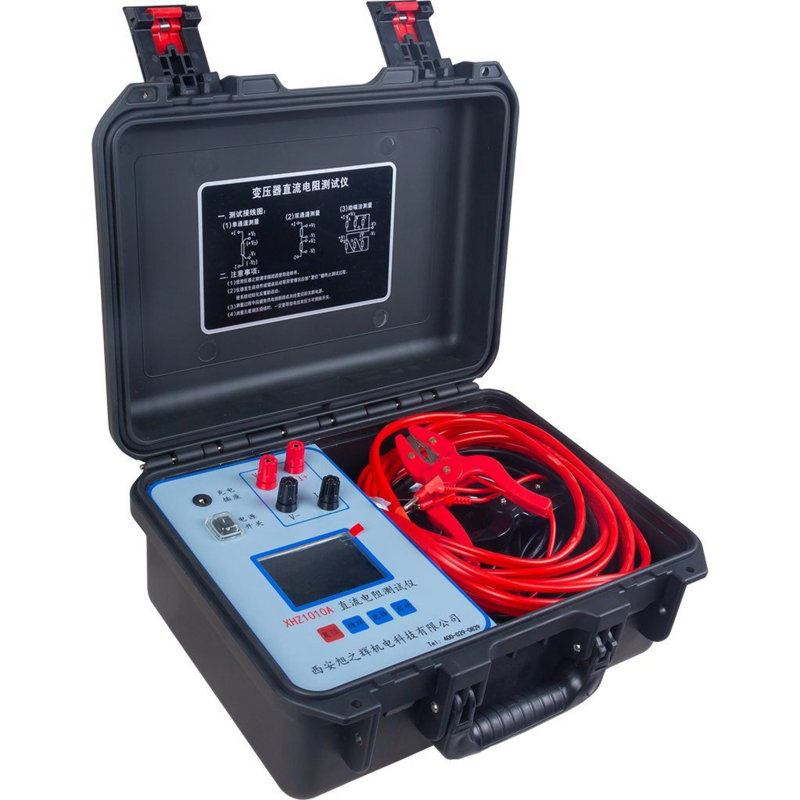

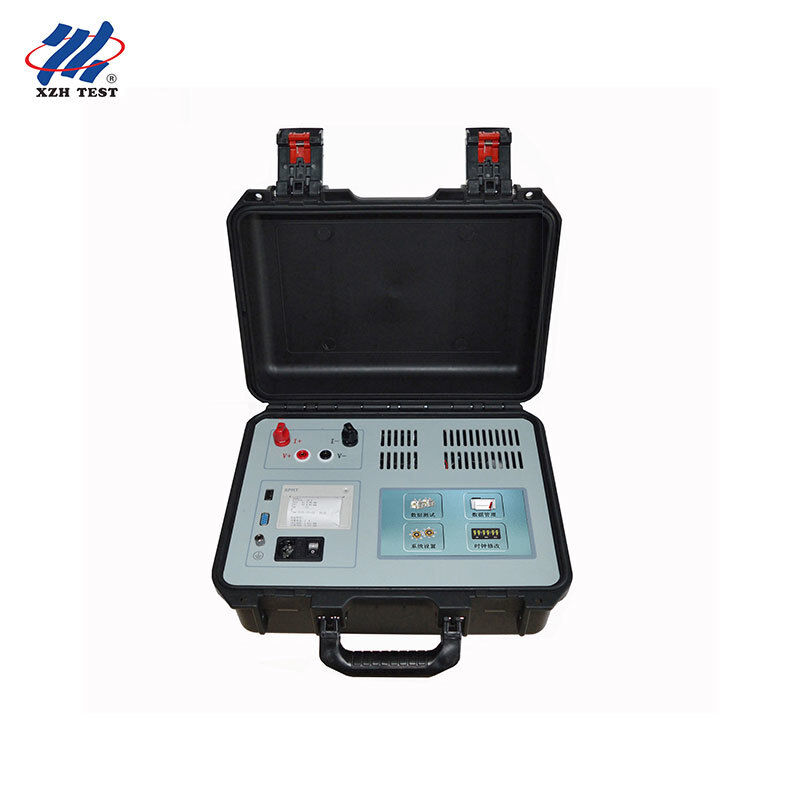

DieXZH TEST XHZ1010Sist professioneller QualitätTransformator Gleichstromwiderstandstestermit einer robusten 10A-Teststromleistung, einer Genauigkeit von 0,2% und einer Genauigkeit von 0,5%Auflösung von 1 μΩ, bietet dieses Gerät die für die Diagnostik kritischer Leistungstransformatoren erforderliche Zuverlässigkeit und Wiederholbarkeit.
Die Prüfung des Gleichstromwiderstands eines Transformators ist ein wesentliches Verfahren während des gesamten Lebenszyklus der Ausrüstung.und Prüfung der Anlagen vor Ort, für die Nachüberprüfung und die Validierung von Änderungen an der Steckdose in Stromversorgungssystemen.
Für
Der XHZ1010S ist speziell für B2B-Profis entwickelt, die Messgenauigkeit und Betriebseffizienz verlangen:
Energieversorgung
Hersteller von Transformatoren
Elektrische Wartungsunternehmen
Industrieanlagen und Umspannwerke
Testlabore von Drittanbietern
Elektrotechnikunternehmer
Wesentliche Merkmale
Fortgeschrittene EnergieversorgungstechnologieKompakte, leichte Konstruktion ohne Beeinträchtigung der Ausgangsleistung, ideal für den Einsatz sowohl auf der Laborbank als auch im Feld.
Hoher Ausgangsstrom mit hervorragender Wiederholbarkeit 10A maximaler Prüfstrom sorgt für stabile, reproduzierbare Messungen auch bei großen Wickeln mit hoher Induktivität.
Starke Störungssicherung¢ Umfassende Schutzschaltkreise schützen vor Überspannung, Überstrom und Fehlanschluss und gewährleisten einen sicheren Betrieb in Umgebungen mit hohem EMI-Wert.
Automatisierter Betrieb des MikrocontrollersDie automatische Einstellung mit einer Berührung mit 7 Stromstufen (AUTO, <20mA, 40mA, 200mA, 1A, 5A, 10A) sorgt für eine intelligente Auswahl des optimalen Bereichs für jede Messung.
Eingebaute automatische Entladung und Alarm Nach jeder Prüfung die restliche Wicklungsenergie sicher ablöst und nach Abschluss der Prüfung mit hörbarer und sichtbarer Warnung.
Hochauflösungs-LCD-Display in Farbe 320×240 65K¢ Die klare 4-stellige Widerstandsmessung mit Hintergrundbeleuchtung gewährleistet eine klare Sicht sowohl bei hellen Außen- als auch bei schwachen Innenbedingungen.
An Bord gespeicherte Daten für 1000 Prüfprotokolle¢ Verzicht auf manuelle Protokollierung; Überprüfung und Export historischer Daten für Trendanalyse und Compliance-Berichterstattung.
Technische Spezifikation
| Parameter |
Spezifikation |
Anmerkungen |
| Prüfstrom |
Automatisierung, < 20mA, 40mA, 200mA, 1A, 5A, 10A |
Automatische/manuelle Auswahl von 7 Stufen |
| Messbereich und Genauigkeit |
0.5mΩ~0.2Ω (10A)
1mΩ ~ 3Ω (3A)
5mΩ bis 6Ω (1A)
100mΩ bis 40Ω (200mA)
1Ω bis 200Ω (40mA)
100Ω~20KΩ (< 5mA) |
Genauigkeit: ± 0,2% + 2 Stellen |
| Mindestauflösung |
0.1 μΩ |
- Ich weiß. |
| Anzeige |
320×240 65K Farb-LCD |
4-stellige Widerstandsanzeige |
| Datenspeicherung |
1000 Versuchsgruppen |
Nichtflüchtige Bordspeicher |
| Betriebsumfeld |
0°C bis 40°C, < 90% RH (nicht kondensierend) |
- Ich weiß. |
| Stromversorgung |
eingebaute Lithiumbatterie mit externem Ladegerät |
Ganztagsbetrieb auf dem Feld |
| Abmessungen |
360 × 290 × 170 mm |
Tragbares und robustes Gehäuse |
Warum Sie sich für die XHZ1010S entscheiden
Für Hersteller von Transformatoren:Validieren Sie jede Einheit im Rahmen der Qualitätssicherung mit nachvollziehbaren digitalen Aufzeichnungen anhand von Konstruktionsspezifikationen, wodurch Garantieansprüche und Nachbearbeitungskosten verringert werden.
Für Energieversorger:Integrieren Sie den XHZ1010S in Ihr vorbeugendes Wartungsprogramm, um Abbau von Wicklungen frühzeitig zu erkennen, ungeplante Ausfälle zu minimieren und die Lebensdauer von Anlagen zu verlängern.
Für Elektrounternehmer:Einsatz eines einzigen tragbaren Instruments für die Inbetriebnahme, die Fehlerbehebung und die Nachbedienungsüberprüfung - keine Notwendigkeit mehrerer spezialisierter Instrumente.
Häufig gestellte Fragen
F1: Welche Arten von Transformatoren kann der XHZ1010S testen?
Der XHZ1010S ist für alle Arten von Strom- und Verteilungstransformatoren geeignet, einschließlich ölgetränkter, trockener und Gussharztransformatoren.Es kann sowohl Delta- als auch breitgewickelte Konfigurationen über einen breiten Widerstandsbereich von 0.5 mΩ bis 20 kΩ.
F2: Wie lange dauert eine typische Wickelwiderstandsprüfung?
Die Prüfdauer hängt von der Induktivität der Wicklung ab. Bei kleinen Verteiltransformatoren stabilisieren sich die Messungen innerhalb von 5 ̊15 Sekunden. Bei großen Leistungstransformatoren mit hohen InduktivitätswicklungenDer automatische Ranging-Algorithmus erfolgt in der Regel innerhalb von 30~90 Sekunden pro Phase..
F3: Ist der XHZ1010S für den Einsatz im Feld in Umspannwerken geeignet?
Die XHZ1010S ist speziell für den Einsatz im Feld ausgelegt, verfügt über eine integrierte wiederaufladbare Lithiumbatterie für den ganztägigen Einsatz, ein robustes Gehäuse für 0°C bis 40°C,starke EMI-Immunität bei Hochspannungsanlagen, und automatische Entladeschaltkreise für die Sicherheit des Bedieners.
Q4: Welche Nach-Verkaufserklärung und Garantie bieten Sie an?
XZH TEST bietet eine12-monatige StandardgarantieWir bieten lebenslangen technischen Support per E-Mail und Telefon, Kalibrierungsdienste und optionale Garantiepläne.OEM/ODM-Anpassung ist für Volumenbestellungen erhältlich.
F5: Wie hoch ist die Mindestbestellmenge und die durchschnittliche Vorlaufzeit?
DieMindestbestellmenge 1 EinheitWir unterstützen sowohl die Beurteilung von Proben als auch die Beschaffung von Massen.58 ArbeitstageNach der Bestellbestätigung können größere Mengen für Volumenrabate in Betracht kommen; bitten Sie um ein Angebot für Ihre spezifischen Anforderungen.
