Portable Transformer Tester mit drahtlosen Schnittstellen

Name: Portable Transformer Tester mit drahtlosen Schnittstellen
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1501
Price: 4,115.00 USD
Availability: InStock

Produktdetails:

Herkunftsort:	Xi'an Shaanxi China
Markenname:	XZH TEST
Zertifizierung:	ISO CE
Modellnummer:	XHBX1501

Ausführliche Information

Herkunftsort:

Xi'an Shaanxi China

Markenname:

XZH TEST

Zertifizierung:

ISO CE

Modellnummer:

XHBX1501

Hervorheben:

High Light

Hervorheben:

Drahtloser Bluetooth-Schnittstellen-Transformator-Tester

Drahtlose Wi-Fi-Schnittstellen-Transformator-Testausrüstung

Tragbarer Transformator-Analysator

Trading Information

Min Bestellmenge:

1 Satz

Verpackung Informationen:

Holzverpackung

Lieferzeit:

5-8 ARBEITSTAGE

Zahlungsbedingungen:

T/T

Versorgungsmaterial-Fähigkeit:

3000 Einheiten/Jahr

Produkt-Beschreibung

XHBX1501 Transformator-Wicklungs-Deformationsanalysatorist ein tragbares, PC-betriebenes Frequenzreaktionsanalyse- (FRA) -Instrument, das für die zerstörungsfreie Erkennung innermechanischer Störungen von Leistungstransformatoren mit einer Nennleistung von 63 kV bis 500 kV entwickelt wurde.Jede Transformatorwicklung besitzt eine einzigartige Frequenzreaktionssignatur, die durch ihre verteilten Kapazität (Ci) und Induktivität (Li) bestimmt wirdEreignisse, die die Wicklungen physikalisch verdrängen, wie Kurzschlussfehler, Transportfolgen oder elektromagnetische Kräfte, verändern diese Signaturen.Der XHBX1501 verwendet eine Laptop-Plus-Mikrocontroller-Architektur für hochpräzise Messungen, die Daten über Bluetooth oder Wi-Fi an einen Computer übertragen, der die Ergebnisse automatisch verarbeitet und professionelle Berichte im Word-Format erstellt,und Archivieren von Baseline-Signaturen für langfristige Erkrankungstrends. Seine zweimodusige Messfähigkeit, die die Kombination von linearen Sweep-Frequenz und segmentierten Sweep-Frequenzmethoden umfasst, sorgt für die Kompatibilität mit etablierten und aufstrebenden chinesischen Industriepraktiken.

XH1501 vs. XH1502 Reihe: Der XHBX1501 ist die PC-gesteuerte drahtlose Konfiguration mit Bluetooth/Wi-Fi-Konnektivität, Dual-Mode (linear + segmented) Sweep und automatischer Word-Berichterstattung.Die XHBX1502 ist die eigenständige Touchscreen-Konfiguration mit integriertem LCD, DDS-basierter Sweep und höhere Signalausgabe von ± 20 V.

Technische Spezifikation

Parameter	Spezifikation
Messleistung
Wiederholbarkeit der Phaseprüfung	990,9%
Frequenzgenauigkeit des Scannens	00,005%
Analog-digitale Probenahme	Dual-Channel 16-Bit-Hochgeschwindigkeits-A/D
Anzeige der Frequenzskala	Lineare und logarithmische (nutzerwählbar)
Signalmerkmale
Amplitude des Signals	±20 V (softwareverstellbar, maximaler Spitzenwert ±10 V)
Impedanz des Signals	50 Ω
Impedanz des Signal-Eingangs	1 MΩ
Konnektivität und Daten
Drahtlose Schnittstellen	Bluetooth + Wi-Fi (zweifach drahtlos)
Steuerungsarchitektur	Laptop-PC + Mikrocontroller (MCU)
Berichtsformat	automatisch erstellte Dokumente
Schleusen Modi	Liniärer Sweep + Segmentierter Sweep (Zwei-Modus)
Anwendungs- und physikalische Eigenschaften
Anwendbare Transformatorbewertung	63 kV ¥ 500 kV
Gehäuse	Instrumentenkast aus Aluminiumlegierung (rot)
Übertragbarkeit	Kompaktes, leichtes Design für den Einsatz im Feld

Haupteigenschaften

Dual Wireless-Verbindung¢ Gleichzeitige Bluetooth- und Wi-Fi-Schnittstellen ermöglichen eine flexible drahtlose Datenübertragung auf den Steuerlaptop, wodurch Kabelverbindungen zwischen dem Instrument und dem PC für eine sicherere Datenübertragung beseitigt werden.Einrichtung von unüberladenen Arbeitsplätzen für Umspannwerke.
Doppelmodus-Frequenzsue¢ kombiniert sowohl die lineare Sweepfrequenz als auch die Segmentierte Sweepfrequenz in einem einzigen Gerät,Gewährleistung der Vereinbarkeit mit den beiden wichtigsten technischen Ansätzen, die derzeit in der gesamten chinesischen Energiewirtschaft angewandt werdenDie Benutzer können für jedes Testszenario den optimalen Modus auswählen.
PC-gesteuerte Architektur mit MCU PräzisionDie Steuerung des Laptops mit einem speziellen Mikrocontroller mit einem Chip vereint die Messgenauigkeit der eingebetteten Hardware mit der Datenverarbeitung, Speicherung,und Visualisierungsmöglichkeiten eines vollständigen PCs ermöglichen eine komplexe vergleichende Analyse ohne Einschränkungen der Anzeige der Instrumente.
Automatisch erstellte Fachberichte¢ Begleitsoftware analysiert automatisch Testergebnisse und erstellt komplette elektronische Dokumente in Format, einschließlich Frequenzreaktionsdiagrammen, Abweichungsanalyse,und diagnostische Schlußfolgerungen zur sofortigen Verbreitung als Inbetriebnahmeunterlagen oder Wartungsberichte bereit.
Doppelkanal 16-Bit-Hochgeschwindigkeits-A/D Die hochauflösende analoge-digitale Probenahme erfasst subtile Veränderungen der Wellenform.  Selbst bei der Umschaltung von Schaltanbietern entstehen bei den Vor-Ort-Tests deutlich sichtbare Kurvenvariationen.Bereitstellung einer Echtzeitbestätigung der Messempfindlichkeit.
Auswählbare lineare/logarithmische Frequenzanzeige¢ Horizontale Frequenzachse unterstützt sowohl lineare als auch logarithmische Skalierung,die Benutzer in der Lage machen, den Anzeigemodus zu wählen, der die für ihre diagnostischen Ziele am besten relevanten Frequenzregionen hervorhebt.
Softwareverstellbare SignalamplitudeDie Ausgangssignalamplitude wird über eine Software mit einer maximalen Spitzenamplitude von ± 10 V gesteuert, wodurch die Antriebswerte für verschiedene Transformatorgrößen und Wickelkonfigurationen optimiert werden können.
Diagnostik unabhängig von der AusgangslinieAuch ohne historische Frequenzreaktionsdaten für einen bekannten gesunden Transformator ermöglicht eine vergleichende Analyse der Spektren zwischen defekten und gesunden Spulen eine Fehlerbeurteilung.Ursprungsdaten zur Wickelfrequenz, wenn verfügbar, die langfristige Leistungsüberwachung und die vorausschauende Wartungsplanung erheblich verbessern.

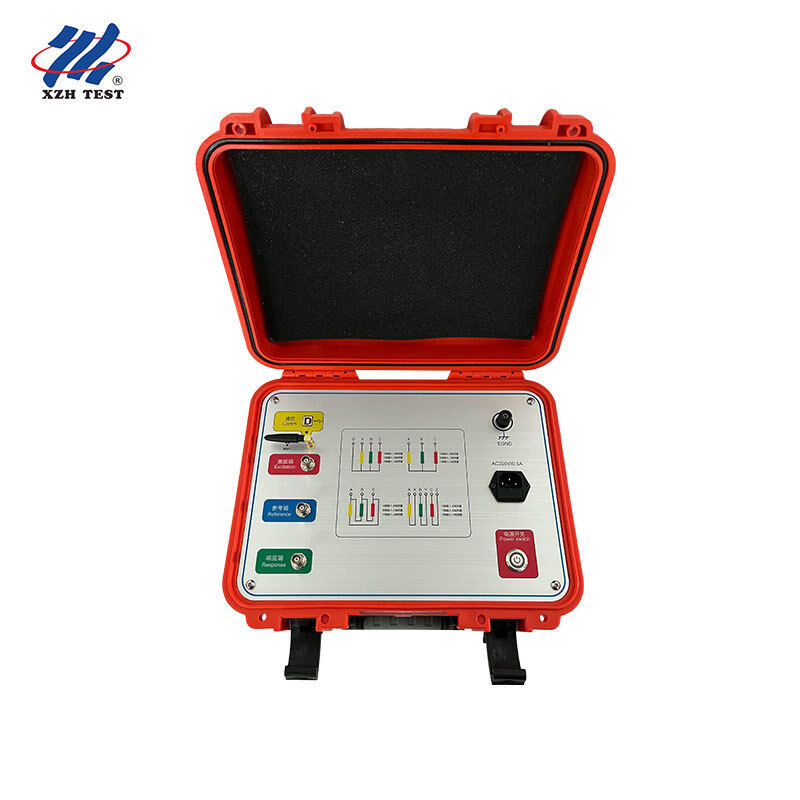

Produktbild

XHBX1501

Häufig gestellte Fragen

F1: Ist dieser Analysator für mobile Anbieter von Feldversuchen und Diagnoseanbietern geeignet?

Ja, der XHBX1501 ist speziell für mobile Diagnosedienstleister konzipiert, die zu mehreren Kundenunterstationen reisen.Die laptopbasierte Architektur bedeutet, dass Feldtechniker einen einzigen Standard-Laptop mit sich führen können, um das Instrument an allen Client-Standorten zu steuernDie drahtlose Bluetooth-/Wi-Fi-Verbindung beseitigt die Gefahren, die mit einem Kabel im Arbeitsbereich des Unterstationsanschlusses verbunden sind, während die automatisch generierten Word-Berichte professionelle,für den Kunden bereitgestellte Dokumentation vor OrtDie Dual-Mode-Sweep-Fähigkeit sorgt für Kompatibilität, unabhängig davon, welchen chinesischen Industriestandard ein bestimmter Kunde befolgt.

F2: Kann dieses Instrument die Fernüberwachung mit drahtloser Datenerfassung unterstützen?

Die Doppel-Wireless-Schnittstellen des XHBX1501 ermöglichen flexible Einsatzszenarien, die alleine nicht möglich sind.Techniker können das Gerät an den Transformator-Endgeräten positionieren, während der Steuerungs-Laptop aus sicherer Entfernung bedient wirdDie Wi-Fi-Schnittstelle unterstützt eine Fernverbindung für Szenarien, in denen der Bediener eine physische Trennung von angetriebenen Geräten aufrechterhalten muss,und die automatisch generierten Word-Berichte können sofort per E-Mail an Remote-Engineering-Teams gesendet werden, um gemeinsam zu diagnostizieren, ohne Verzögerungen bei der Nachbearbeitung.

F3: Wie dient es den Programmen zur Bewertung alternder Transformatorinfrastrukturen?

Versorgungsunternehmen mit großen Flotten alternder Transformatoren benötigen eine systematische, kostengünstige Zustandsbewertung, um den Ersatz und die Sanierung von Budgets zu priorisieren.Die Laptop-basierte Architektur des XHBX1501 ist ideal für diese Programme: ein einziger Standard-Laptop kann als Steuerplattform für mehrere Instrumente dienen, die in verschiedenen Unterstationen eingesetzt werden, wobei alle Prüfdaten in einer gemeinsamen Datenbank zentralisiert werden.Der Dual-Mode-Sweep gewährleistet die Kompatibilität sowohl mit alten Vergleichsgrundlinien (typischerweise linearem Sweep) als auch mit moderner segmenterter Sweep-Analyse, so daß auch bei historischen Messungen mit verschiedenen Gerätengenerationen aussagekräftige Trends möglich sind.

F4: Ist es für Bildungseinrichtungen und Forschungseinrichtungen im Bereich Elektrotechnik geeignet?

Hochschulen und Forschungsinstitute, die Hochspannungstechnik und Transformatordiagnostik lehren, profitieren von der PC-gesteuerten Architektur des XHBX1501®.Die Studierenden können den gesamten Mess- und Analyse-Workflow auf dem Laptop-Bildschirm während der Labordemonstrationen beobachten, nicht nur die Durchführung des Tests, sondern auch die zugrunde liegenden Frequenzreaktionsprinzipien zu verstehen.Die automatisch generierten Word-Berichte mit vollständigen Datensätzen unterstützen Forschungsprojekte für Hochschulabsolventen, die dokumentierte experimentelle Beweise erfordern, während die Doppelmodus-Sweep-Fähigkeit vergleichende Studien zwischen linearen und segmentierten Sweep-Methoden ermöglicht, die für wissenschaftliche Veröffentlichungen zu FRA-Diagnosetechniken von Wert sind.

F5: Können unabhängige Elektrotechnik-Beratungen dies für Transformatorzustandserhebungen verwenden?

Unabhängige Ingenieurberatungen, die Transformatorzustandserhebungen für mehrere Versorgungs-, Industrie- und Geschäftskunden durchführen, benötigen Instrumente, die standardisierte,professionelle ErgebnisseDie automatische Word-Berichterstattungserstellung mit XHBX1501 eliminiert das zeitaufwändige manuelle Schreiben von Berichten, das typischerweise auf Feldversuche folgt.die Beratern ermöglicht, den Kunden vor dem Verlassen des Standorts Abschlussberichte zu übermitteln;Die drahtlose Anbindung ermöglicht es dem Berater, den Laptop von einer sicheren Zone aus zu bedienen, während das Gerät die Überprüfung an den Transformatoren durchführt.und die Dual-Mode-Messfähigkeit bedeutet, dass ein einziges Instrument alle Kunden unabhängig von ihrem bevorzugten technischen Standard bedient..
