Transformatortester mit Vektoranalyse und -diagnostik

Name: Transformatortester mit Vektoranalyse und -diagnostik
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHTX1318
Price: 4,115.00 USD
Availability: InStock

Produktdetails:

Herkunftsort:	Xi'an Shaanxi China
Markenname:	XZH TEST
Zertifizierung:	ISO CE
Modellnummer:	XHTX1318

Ausführliche Information

Herkunftsort:

Xi'an Shaanxi China

Markenname:

XZH TEST

Zertifizierung:

ISO CE

Modellnummer:

XHTX1318

Hervorheben:

High Light

Hervorheben:

Einfache Vektoranalyse Transformator Tester

Messung der Kapazitätsmerkmale Vektoranalyse Tester

Transformatordiagnostik Transformatorkapazität Eigenschaften Tester

Trading Information

Min Bestellmenge:

1 Satz

Preis:

Verhandlungsfähig

Verpackung Informationen:

Holzverpackung

Lieferzeit:

5-8 ARBEITSTAGE

Zahlungsbedingungen:

T/T

Versorgungsmaterial-Fähigkeit:

3000 Einheiten/Jahr

Produkt-Beschreibung

XHTX1318-Serie Transformator-Karakteristik-Testerist ein hochpräzises, dualfunktionales Diagnoseinstrument, das effektiv als zwei Instrumente in einem dient: ein Transformatorkapazitätstester und ein Transformatorcharakteristikparameter-Tester.Konzipiert für eine umfassende Transformatorbewertung, er misst mehrere Leistungsfrequenzparameter über verschiedene Transformatormodelle hinweg genau, einschließlich Kapazität, Typenkennung, Unlaststrom, Unlastverlust, Kurzschlussverlust (Last),ImpedanzspannungMit einer Messgenauigkeit von ±0,2% für Spannungs-, Strom- und Leistungsparameter ist es das Instrument für Stromversorger, Transformatorhersteller,und Prüfdienstleister, die zuverlässige, wiederholbare Transformatordiagnostik im Feld oder im Labor.

Technische Spezifikation

Parameter	Spezifikation
Messen Eingaben
Aktivspannungsbereich	0·10 V
Aktiver Strombereich	0 ̊10 A
Passivspannungsbereich	0 ̊750 V (weites Spektrum)
Passivstrombereich	0°20 A ° 100 A (interner doppelter Bereich, automatische/manuelle Auswahl)
Messgenauigkeit
Spannung	± 0,2%
Strom	± 0,2%
Leistung (Cosφ > 0,2)	± 0,2%
Leistung (0,02 < Cosφ < 0,2)	± 0,3%
Betrieb und Leistung
Betriebstemperatur	-25°C bis +65°C
Ladeleistung	Wechselstrom 160V260V
Isolierung
Eintrittswiderstand	≥ 100 MΩ
Stromzufuhr	2 kV (RMS) für 1 Minute

Messparameter

Parameter	Beschreibung
Transformatorkapazität	Genaue Kapazitätsbestimmung und Typenkennung für unbekannte oder nicht gekennzeichnete Transformatoren
Strom ohne Belastung	Messung des Anregungsstroms unter Nennspannung
Nichtlastverlust	Kernverlustmessung zur Effizienzbewertung
Kurzschluss / Lastverlust	Messung des Kupferverlustes unter Nennstrom
Impedanzspannung	Prozentuale Impedanzbestimmung für die Systemkoordination
Vektorgruppe	Analyse der Wickelverbindung und der Phasenverschiebung

Haupteigenschaften

Integration mit zwei Funktionen¢ Kombination von Transformatorkapazitätstest und Messung der charakteristischen Parameter in einem einzigen Gerät, wodurch die Notwendigkeit, zwei getrennte Prüfer vor Ort mitzunehmen und zu verwalten, beseitigt wird.

Hochgenauigkeit ±0,2% Genauigkeit Klasseführende Messgenauigkeit bei Spannungs-, Strom- und Leistungsparametern (Cosφ > 0,2) mit ± 0,3% auch bei sehr niedrigen Leistungsfaktoren (0,02 ∼ 0,2),Gewährleistung zuverlässiger Daten für die Transformatorakzeptanz, Diagnostik und Energieeffizienzprüfung.

Passive Messung mit großer Reichweite— Passive voltage inputs up to 750V and dual-range current inputs (0–20A / 0–100A) with automatic or manual range selection accommodate the full spectrum of distribution and power transformers without external PT/CT accessories.

Toleranz gegenüber extremen Umgebungen¢ Betriebstemperaturbereich von -25°C bis +65°C ermöglicht den Einsatz in rauen Außenumgebungen von der arktischen Kälte bis zur Wüstenhitze,mit einer Ladeleistungskompatibilität von 160 V bis 260 V für einen zuverlässigen Betrieb bei Generatoren oder instabilen Netzteilen.

Robuste Isolierung ≥100 MΩ Eintritts-zu-Gehäuse-Anschlusswiderstand und 2 kV-Eingangsleistung gewährleisten die Sicherheit des Bedieners und die Integrität der Messungen in Hochspannungsumgebungen.

Umfassende Transformatordiagnostik¢ Alle wichtigen Leistungsfrequenzparameter in einer einzigen Prüfsequenz messen: Kapazität, Typ, Strom ohne Last, Verlust ohne Last, Lastverlust, Impedanzspannung,und Vektorgruppe zur Bereitstellung eines vollständigen Gesundheitsprofils des Transformators für die Zustandsbewertung, Annahmeprüfungen und Energieaudits.

Anwendungsbereiche

Wirtschaftszweig	Typische Anwendungen
Stromversorgungssysteme	Prüfung von Erzeugung, Übertragung, Umwandlung und Verteilung von Transformatoren
Industrieanlagen und Bergbau	Großindustrie, Bergbau und Diagnostik von Transformatoren in der Schwerindustrie
Metallurgie und Petrochemie	Schmelztechnik, chemische Verarbeitung, Wasseraufbereitungsanlage
Verkehrsinfrastruktur	Häfen, Eisenbahnen, Autobahnen, Flughäfen und kommunale Straßenbeleuchtungsanlagen
Handels- und institutionelle Fragen	Großunternehmen, Logistikzentren und institutionelles Facility Management
Bauwesen und Immobilien	Große Bauprojekte und Betrieb von Anlagenverwaltungstransformatoren
Prüfung und Inbetriebnahme	Leistungserbringer von Leistungsanlagen und Inbetriebnahme

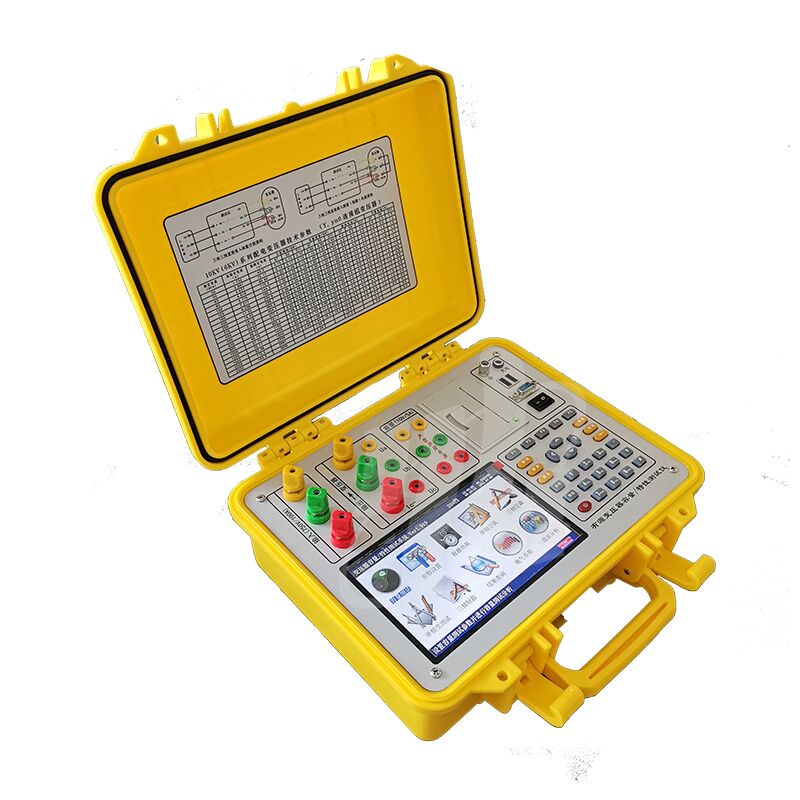

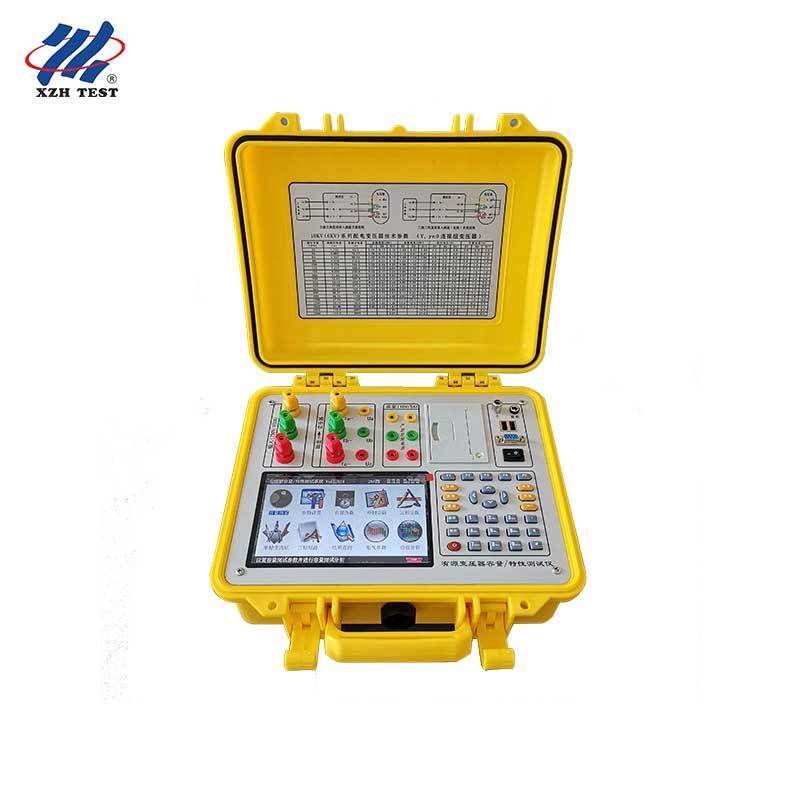

Produktbild

XHTX1318

Wichtiger Sicherheitshinweis

Wenn bei dem Gerät eine ungewöhnliche Situation oder eine Fehlfunktion festgestellt wird, versuchen Sie nicht, es zu öffnen oder zu demontieren.

Häufig gestellte Fragen

F1: Ist dieser Prüfer für die Fabrikprüfungen (FAT) für die Herstellung von Transformatoren geeignet?

Ja, der XHTX1318 ist speziell für die Qualitätskontrolle in der Transformatorfertigung entwickelt.2% Genauigkeitsklasse erfüllt die strengen Messanforderungen der Fabrikannahmeprüfung sowohl für Verteil- als auch für LeistungstransformatorenDie Doppelfunktionskonstruktion ermöglicht es den Herstellern, sowohl die Einhaltung der Nennleistung als auch die wichtigsten Leistungsparameter zu überprüfenund Vektorgruppe in einer einzigen InstrumentenaufstellungDies eliminiert die Notwendigkeit mehrerer spezialisierter Tester auf der Produktionslinie und reduziert die Investitionskapital, die Wartung der Kalibrierung und die Anforderungen an die Ausbildung von Bedienern in der QC-Abteilung.

F2: Können die Vermögensverwaltungsteams von Energieversorgern dies für die Beurteilung des Zustands von Transformatoren verwenden?

Vermögensverwalter, die Entscheidungen über den Austausch, die Renovierung oder die Aufwertung der Last treffen, brauchen zuverlässige, genaue Daten zur Leistung der Transformatoren.Der XHTX1318 bietet eine umfassende Zustandsanalyse: Trends ohne Lastverlust deuten auf Kernzerstörung hin, Lastverlust erhöht Signalwicklung, Verschlechterung und Impedanzspannungsverschiebungen können mechanische Verformungen aufdecken.Der breite Betriebstemperaturbereich (-25°C bis +65°C) ermöglicht das ganze Jahr über Feldversuche in allen Klimazonen, und die Dual-Range-Strom-Eingänge (bis zu 100A) bieten Platz für alles, von kleinen Verteilungstransformatoren bis hin zu großen Leistungstransformatoren ohne externes Zubehör.

F3: Wie dient es Transformatoren-Renovierungs- und Nachrüstfirmen?

Transformatoren-Renovierungsfirmen, die zurückspulen, reparieren,und bestehende Transformatoren zu modernisieren, müssen überprüfen, ob die umgebaute Einheit den ursprünglichen oder aktualisierten Spezifikationen entspricht, bevor sie wieder in Betrieb genommen wird.. The XHTX1318’s vector group analysis capability is particularly valuable here — verifying correct winding connections after rewinding — while the capacity and loss measurements provide documented proof that the refurbished transformer meets its nameplate ratingsDie Fähigkeit des Gerätes, unbekannte oder nicht gekennzeichnete Transformatorkapazität zu messen, ist auch bei der Beurteilung von eingehenden Kernen für mögliche Upgrade-Pfade von wesentlicher Bedeutung.

F4: Ist es für Energieaudit- und Effizienzberatungsunternehmen geeignet?

Energy efficiency consultants conducting ISO 50001 audits and industrial energy assessments need precise transformer loss data to calculate energy savings opportunities and ROI for replacement or load optimization recommendations. Die XHTX1318 ′ ist ±0.Die Messgenauigkeit von 2% bei Leistungsmessungen (auch bei den niedrigen Leistungsfaktoren, die typisch für die Prüfung von Transformatoren ohne Last sind) bietet die Messgenauigkeit, die für verteidigungsfähige Energieauditberichte erforderlich istDie Fähigkeit, sowohl im aktiven (010V/010A) als auch im passiven (0750V/0100A) Bereich zu testen, ermöglicht es den Beratern, Transformatoren zu bewerten, während sie in situ bleiben.Minimierung der Produktionsunterbrechungen in den Kundenanlagen.

F5: Können Elektrotechnik-Designinstitute dies für die Ausschreibungsbewertung und Inbetriebnahme verwenden?

Design institutes and engineering consultancies responsible for specifying transformers in tender documents and verifying supplied equipment during commissioning need measurement tools that can independently validate manufacturer claims. Die umfassende Abdeckung der Parameter des XHTX1318 ¢ ¢ Kapazität, Typ, Verluste bei Leerlast und Last, Impedanzspannung,und Vektorgruppe ermöglicht es den Konstrukteuren, jeden wichtigen Spezifikationspunkt mit dem genehmigten Datenblatt zu vergleichenDie Genauigkeit von ±0,2% liefert das Messvertrauen, das für die offiziellen Berichte über die Inbetriebnahme und die Streitbeilegung erforderlich ist, wenn die Leistung der gelieferten Geräte in Frage gestellt wird.
