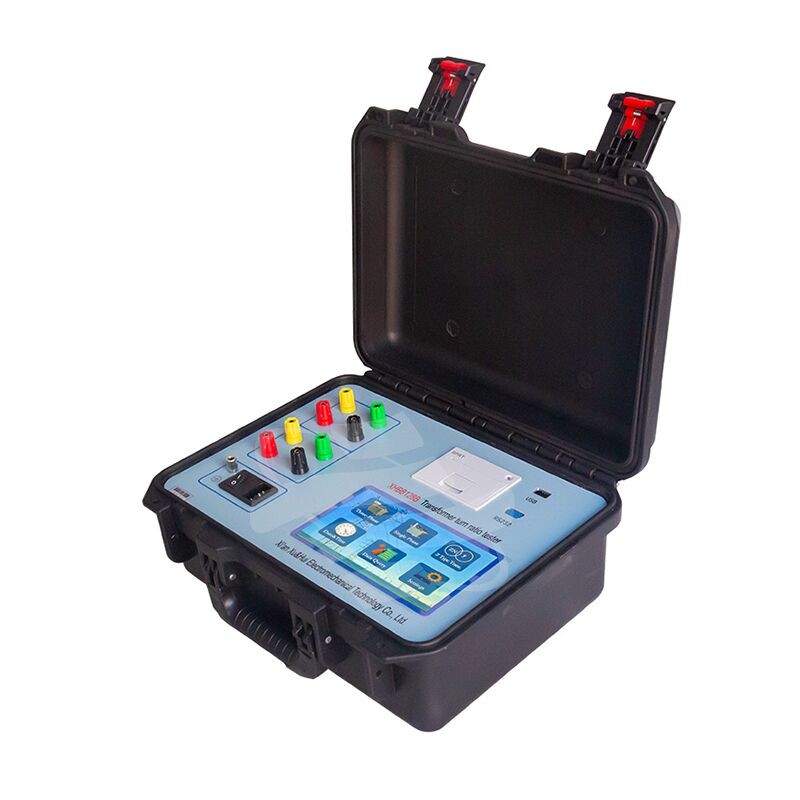

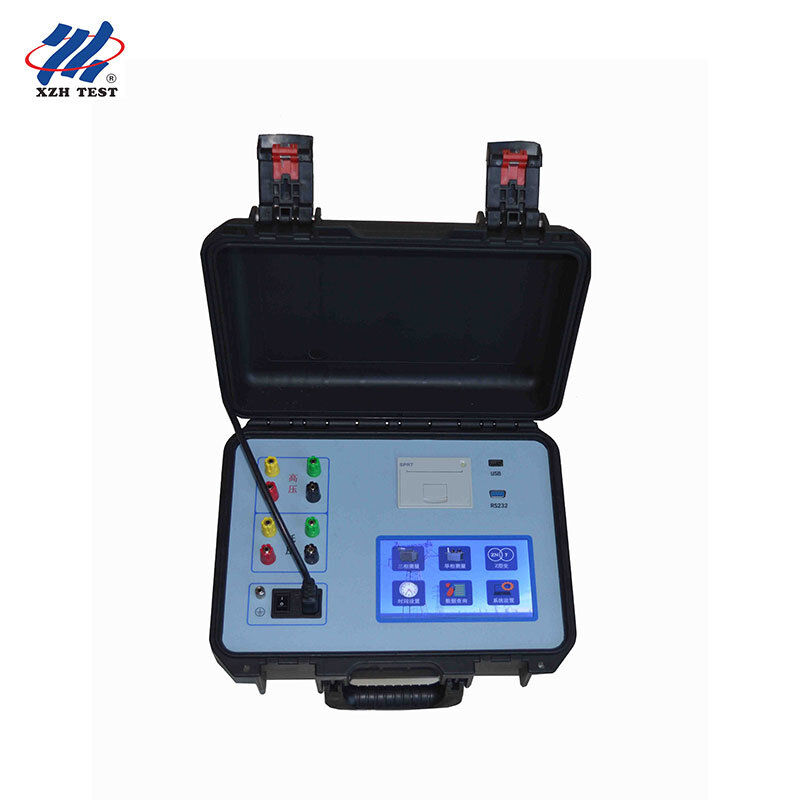

XHBB128B Transformator-Übersetzungsverhältnis-Prüfgerät (TTR) ist ein hochpräzises, dreiphasiges Diagnoseinstrument, das für die schnelle und genaue Messung des Übersetzungsverhältnisses und des Spannungsverhältnisses von Leistungstransformatoren entwickelt wurde. Die Prüfung des Übersetzungsverhältnisses von Transformatoren ist in verschiedenen Szenarien eine kritische Anforderung: während der Qualitätskontrolle in der Fertigung, vor der Inbetriebnahme neuer Transformatoren und gemäß den vorbeugenden Prüfverfahren der Stromindustrie. Das Gerät validiert die Genauigkeit des Übersetzungsverhältnisses, bewertet die Leistung des Stufenschalters, erkennt Kurzschlüsse zwischen Wicklungen und bestätigt die Kompatibilität für den Parallelbetrieb. Angetrieben von einer proprietären dreiphasigen Präzisions-Inverterversorgung – nicht von einphasigem Netzstrom – eliminiert der XHBB128B Netzoberwelleninterferenzen für eine überlegene Messintegrität. Sein 7-Zoll-Farb-Touchscreen-LCD, die umfassende Schutzsuite und das robuste, feldtaugliche Gehäuse machen ihn zur definitiven TTR-Lösung für Produktionslinien, Feldinbetriebnahmen und routinemäßige Wartungsarbeiten.
Dreiphasige Präzisions-Inverter-Stromversorgung– Die proprietäre dreiphasige Inverterversorgung ersetzt die herkömmliche einphasige Netzstromversorgung als Messspannungsquelle und eliminiert vollständig Netzoberwelleninterferenzen für genauere Ergebnisse. Die Messgenauigkeit wird auch beim Betrieb mit Generatorstrom nicht beeinträchtigt.
Gleichzeitige Dreiphasenmessung– Dreiphasenausgang beschleunigt die Prüfgeschwindigkeit, misst Phasenwinkel und identifiziert automatisch Transformatorenanschlussgruppen 0–11, wodurch die phasenweise manuelle Prüfung, die bei herkömmlichen Übersetzungsverhältnisbrücken erforderlich ist, entfällt.
Umfassende Transformatorkompatibilität– Unterstützt eine einzigartig breite Palette von Transformatortypen, einschließlich Z-Typ-, Gleichrichter-, Erdungs-, Elektroofen-, Phasenverschiebungs- und Ausgleichstransformatoren – und bietet damit die umfassendste Abdeckung der Messparameter in seiner Klasse.
Mehrschichtiges Schutzsystem– Integrierter Hoch-/Niederspannungs-Verpolungsschutz, Kurzschlussschutz zwischen Transformatorenwicklungen, Schutz bei offenem/geschlossenem Stufenschalter und Ausgangs-Kurzschlussschutz gewährleisten die Sicherheit des Geräts und des Bedieners unter allen Fehlerbedingungen.
Automatische Stufenschalteranalyse– Nach Eingabe der Nennparameter werden automatisch das Verhältnis, der Fehlerwert und die Position des Stufenschalters für bis zu 99 Schaltpunkte gemessen. Identifiziert präzise asymmetrische Schaltpositionen, die herkömmliche Prüfgeräte nicht auflösen können.
7-Zoll-HD-Farb-Touchscreen– Großes LCD mit modularem Display und schrittweisen chinesischen/englischen Bedienhinweisen ermöglicht eine intuitive, manuelle Bedienung. Jede Funktion ist mit einer einzigen Berührung erreichbar.
Integrierte Datenverwaltung– Eingebauter Thermodrucker, USB-Flash-Laufwerksschnittstelle und RS232-Serialschnittstelle bieten flexible Datenausgabeoptionen für sofortige Dokumentation, digitale Archivierung und Integration in ein papierloses Büro.
Robustes, feldtaugliches Gehäuse– Multifunktionales technisches Kunststoffgehäuse mit Kälte-/Temperaturbeständigkeit, wasserdichter Abdichtung und Fall-/Stoßfestigkeit gewährleistet einen zuverlässigen Betrieb und Transport in anspruchsvollen Feldumgebungen.
Wenn die Prüfergebnisse ungewöhnlich erscheinen, kann das Gerät mit dem folgenden Selbsttestverfahren überprüft werden:
Verbinden Sie die gelben/grünen/roten/schwarzen Hochspannungsklemmen miteinander und kurzschließen Sie ebenso die gelben/grünen/roten/schwarzen Niederspannungsklemmen. Wählen Sie Y-Y-0 oder D-D-0 als Verbindungsmodus und drücken Sie OK, um die Messung zu starten. Ein normales Gerät zeigt 1,0000 an. Jede andere Anzeige deutet auf ein potenzielles Geräteproblem hin, das eine Wartung erfordert.
Alternativ können die Hochspannungs- und Niederspannungs-Prüfkabelklemmen miteinander kurzgeschlossen werden (stellen Sie sicher, dass die verdrahteten Enden zuverlässig verbunden sind).
F1: Ist dieses TTR-Prüfgerät für die Qualitätskontrolle in der Transformatorenproduktion geeignet?
Ja, der XHBB128B ist speziell für Fertigungs-QC-Umgebungen konzipiert. Seine gleichzeitige Dreiphasenmessung beschleunigt den Prüfdurchsatz im Vergleich zu herkömmlichen phasenweisen Übersetzungsverhältnisbrücken erheblich und ermöglicht 100%ige Prüfungen auf Produktionslinien, ohne Engpässe zu schaffen. Die Genauigkeitsklasse von ±0,1 % (Bereich 0,9–500) erfüllt die Standards für Werksabnahmetests, während die automatische Identifizierung der Stufenschalterposition (bis zu 99 Punkte) die korrekte Stufenschaltermontage ohne manuelle Berechnung überprüft. Die USB-Flash-Laufwerksschnittstelle ermöglicht den schnellen Datenexport zur Integration in Manufacturing Execution Systems (MES) und QC-Datenbanken.
F2: Können Feldinbetriebnahmeingenieure dieses Gerät zur Überprüfung neuer Transformatoreninstallationen verwenden?
Absolut. Bevor ein neuer Transformator unter Spannung gesetzt wird, müssen die Inbetriebnahmeingenieure überprüfen, ob die Übersetzungsverhältnisse über alle Schaltpositionen mit dem Typenschild übereinstimmen und ob die Anschlussgruppe korrekt ist. Der XHBB128B automatisiert diesen gesamten Arbeitsablauf: Er misst gleichzeitig alle drei Phasen, identifiziert automatisch die Anschlussgruppe (0–11), berechnet die Fehlerwerte an jeder Schaltposition und druckt einen vollständigen Inbetriebnahmebericht. Der Verpolungsschutz und der Ausgangskurzschlussschutz bieten eine wesentliche Sicherheitsebene während der Inbetriebnahme, wenn Verdrahtungsfehler am wahrscheinlichsten sind. Das robuste, wasserdichte Gehäuse und das Gewicht der Haupteinheit von 5,9 kg machen es praktisch für mehrstandortige Inbetriebnahmepläne.
F3: Wie dient es Elektrotechnik-Präventivwartungsdienstleistern?
Präventivwartungsdienstleister, die mehrere industrielle, gewerbliche und öffentliche Kunden betreuen, benötigen Geräte, die schnell, zuverlässig sind und prüfbare Dokumentationen liefern. Die dreiphasige gleichzeitige Messung des XHBB128B minimiert die Prüfzeit bei jedem Kundenstandort, während der eingebaute Drucker sofortige Ausdrucke für die Kundenfreigabe erstellt. Seine Fähigkeit, die gesamte Bandbreite von Transformatortypen zu prüfen – einschließlich Z-Typ-, Gleichrichter- und Phasenverschiebungstransformatoren – bedeutet, dass ein einziges Gerät alle Kunden bedient, unabhängig von der Zusammensetzung ihres Transformatorenparks. Die dreiphasige Inverter-Stromversorgung gewährleistet die Messintegrität, auch wenn sie an abgelegenen Standorten mit tragbaren Generatoren betrieben wird.
F4: Ist es für Spezialisten für die Wartung von Transformatorenstufenschaltern geeignet?
Die Wartung von Stufenschaltern erfordert eine präzise Überprüfung, dass jede Schaltposition das richtige Übersetzungsverhältnis liefert. Der XHBB128B zeichnet sich hier durch seine automatische Stufenschalteranalyse aus: Geben Sie einfach einmal die Nennparameter ein, und das Gerät misst automatisch das Verhältnis und die Fehlerwerte an jeder der bis zu 99 Schaltpositionen und identifiziert präzise die tatsächliche Schaltposition, selbst bei asymmetrischen Schaltkonfigurationen. Dies ist von unschätzbarem Wert bei der Diagnose von Stufenschalterfehlfunktionen – wie z. B. verpasste Positionen, Überbrückungsfehler oder mechanische Fehlausrichtung –, die durch elektrische Prüfungen allein möglicherweise nicht erkennbar sind.
F5: Können Stromqualitäts- und Netzkonformitätsprüfer dieses Gerät zur behördlichen Überprüfung verwenden?
Netzkonformitätsprüfer, die überprüfen, ob Verteiltransformatoren die Spannungsregulierungsstandards erfüllen, benötigen präzise Verhältnisprüfungen, die einer Überprüfung standhalten. Die dreiphasige Inverterversorgung des XHBB128B eliminiert Netzoberwelleninterferenzen, die die Messgenauigkeit bei herkömmlichen einphasigen Prüfgeräten beeinträchtigen können, und liefert eine Genauigkeit von ±0,1 %, die die behördlichen Prüfanforderungen erfüllt oder übertrifft. Der USB-Datenexport ermöglicht eine nahtlose Integration in Konformitätsdatenbanken und die automatisierte Berichterstellung, während das Selbsttest-Verifizierungsverfahren des Geräts eine dokumentierte Messsicherheit bietet, auf die Prüfer in ihren Berichten verweisen können.
