Transformator Winding Deformationsanalysator mit Frequenz-Sweep-Körper XHBX1502

Name: Transformator Winding Deformationsanalysator mit Frequenz-Sweep-Körper XHBX1502
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1502
Price: 4,115.00 USD
Availability: InStock

Produktdetails:

Herkunftsort:	Xi'an Shaanxi China
Markenname:	XZH TEST
Zertifizierung:	ISO CE
Modellnummer:	XHBX1502

Ausführliche Information

Herkunftsort:

Xi'an Shaanxi China

Markenname:

XZH TEST

Zertifizierung:

ISO CE

Modellnummer:

XHBX1502

Hervorheben:

High Light

Hervorheben:

Segmentierte Frequenzsweep-Messung Transformatorwicklungs-Deformationsanalysator

DDS-basierter digitaler Hochgeschwindigkeits-Frequenzsweep-Frequenzganganalysator

Drahtloser Bluetooth-Schnittstellen-Transformator-Tester

Trading Information

Min Bestellmenge:

1 Satz

Preis:

Verhandlungsfähig

Verpackung Informationen:

Holzverpackung

Lieferzeit:

5-8 ARBEITSTAGE

Zahlungsbedingungen:

T/T

Versorgungsmaterial-Fähigkeit:

3000 Einheiten/Jahr

Produkt-Beschreibung

XHBX1502 Transformatorwicklungs-Deformationsanalysator ist ein fortschrittliches, zerstörungsfreies Diagnoseinstrument, das auf der Frequenzgangsanalyse (FRA) basiert und zur Erkennung interner mechanischer Fehler in Leistungstransformatoren im Nennspannungsbereich von 63 kV bis 500 kV entwickelt wurde. Bei der Herstellung eines Transformators besitzt jede Wicklung eine einzigartige, stabile Frequenzgangssignatur, die durch ihre verteilten Kapazitäts- (Ci) und Induktivitäts- (Li) Parameter bestimmt wird. Ereignisse wie Kurzschlussfehler, Transportschocks, seismische Aktivitäten oder elektromagnetische Kräfte durch Durchgangsstrom können Wicklungen physisch verschieben oder verformen, wodurch diese verteilten Parameter verändert und messbare Änderungen im Frequenzgang hervorgerufen werden. Der XHBX1502 verwendet eine DDS-basierte digitale Hochgeschwindigkeits-Frequenzdurchlaufmessung, um diese Signaturen zu erfassen und zu vergleichen, wobei die Größe, Position und Richtung von Antwortabweichungen quantifiziert werden, um festzustellen, ob der Transformator eine größere Reparatur benötigt — und das alles ohne invasive Tests oder Ölablass.

Technische Spezifikationen

Parameter	Spezifikation
Messleistung
Amplitudenmessbereich	-120 dB bis +20 dB
Amplitudenmessgenauigkeit	0,1 dB
Genauigkeit der Scanfrequenz	0,005 %
Wiederholgenauigkeit der Phasengleichheitstests	99,9 %
Signalcharakteristik
Signal-Eingangsimpedanz	1 MΩ
Signal-Ausgangsimpedanz	50 Ω
Signal-Ausgangsamplitude	±20 V
Anwendung & Physikalisch
Anwendbarer Transformator-Nennwert	63 kV – 500 kV
Gerätemaße (L×B×H)	340 × 240 × 210 mm
Gehäuseabmessungen (L×B×H)	370 × 280 × 260 mm
Abmessungen des Kabelkastens (L×B×H)	420 × 300 × 300 mm
Gesamtgewicht	20 kg
Umgebung
Betriebstemperatur	-10℃ bis +40℃
Lagertemperatur	-20℃ bis +70℃
Relative Luftfeuchtigkeit	< 90 %, nicht kondensierend

Wichtige Leistungsmerkmale

DDS-basierter digitaler Hochgeschwindigkeits-Frequenzdurchlauf — Die Direct-Digital-Synthesis (DDS)-Technologie erzeugt präzise, wiederholbare Anregungssignale über den gesamten Messfrequenzbereich und liefert eine Scanfrequenzgenauigkeit von 0,005 % und eine Wiederholgenauigkeit der Phasengleichheitstests von 99,9 % für hochzuverlässige Vorher-Nachher-Vergleiche.
Segmentierte Frequenzdurchlaufmessung — Teilt das Frequenzspektrum automatisch in optimierte Segmente auf und konzentriert die Messauflösung auf Frequenzbänder, die am empfindlichsten für spezifische Wicklungsdeformationsmodi sind — radiale Knickung, axiale Teleskopierung und Ringkompression.
Analyse mit großem Dynamikbereich — Der Amplitudenmessbereich von (-120 dB) bis (+20 dB) erfasst sowohl subtile frühe Wicklungsänderungen als auch grobe Deformationssignaturen mit einer Auflösung von 0,1 dB zur feinen Unterscheidung zwischen normalen Alterungseffekten und fehlerbedingten strukturellen Veränderungen.
Kabellose Bluetooth-Schnittstelle — Die integrierte Bluetooth-Konnektivität ermöglicht die drahtlose Datenübertragung an einen PC oder ein Tablet für erweiterte Analysen, Berichterstellung und Datenbankverwaltung — wodurch Kabelgewirr im Umspannwerksbereich eliminiert wird.
Zerstörungsfreie Testmethodik — Die Frequenzgangsanalyse erfordert keinen Ölablass, keinen internen Zugang und keine Hochspannungsanregung — sie ist daher inhärent sicherer und schneller als alternative Diagnosemethoden und bietet gleichzeitig eine gleichwertige oder überlegene Nachweisempfindlichkeit für Wicklungsdeformationen.
Dreiphasen-Vergleichsanalyse — Erfasst und überlagert Frequenzgangssignaturen aller drei Phasen gleichzeitig und ermöglicht so einen sofortigen visuellen Vergleich von interphasigen Abweichungen, die auf asymmetrische Wicklungsdeformationen hinweisen.
Robuste, feldtaugliche Verpackung — Das Gehäuse aus Aluminiumlegierung und der separate Kabelkasten bieten robusten Schutz während des Transports und der Lagerung, mit einem Systemgewicht von insgesamt 20 kg, das Portabilität mit Messkapazität für Tests von 63 kV bis 500 kV ausbalanciert.

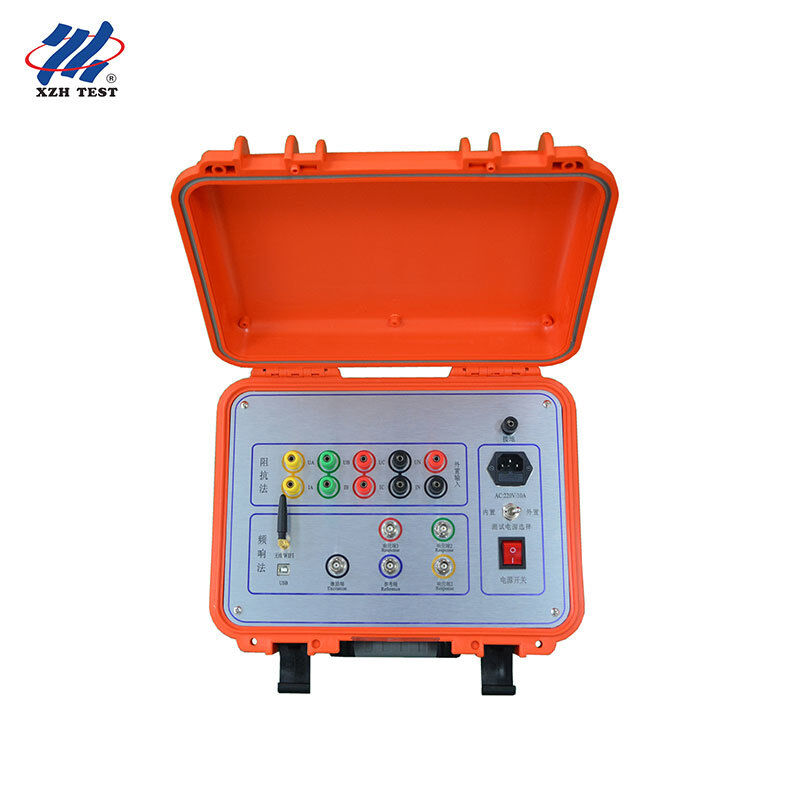

Produktbild

XHBX1502

Häufig gestellte Fragen

F1: Ist dieser Analysator für Spezialisten für Zustandsüberwachung und Diagnose von Transformatoren geeignet?

Ja, der XHBX1502 ist ein unverzichtbares Werkzeug für Programme zur Zustandsüberwachung von Transformatoren. Im Gegensatz zu Öltests oder elektrischen Messungen, die Sekundäreffekte erkennen, misst FRA direkt die mechanische Integrität von Wicklungen — die physische Struktur selbst. Diagnoseexperten können einen grundlegenden Frequenzgang-Fingerabdruck erstellen, wenn der Transformator als intakt bekannt ist (nach der Herstellung oder Inbetriebnahme), und dann periodische Nachtests durchführen, um fortschreitende Deformationen aufgrund akkumulierter Fehlerbelastung, thermischer Zyklen und Alterung zu erkennen. Die Wiederholgenauigkeit von 99,9 % stellt sicher, dass beobachtete Änderungen echte strukturelle Entwicklungen und keine Messvariabilität darstellen.

F2: Können Wartungsingenieure von Hochspannungs-Umspannwerken diesen für Routineinspektionen verwenden?

Absolut. Wartungsteams von Umspannwerken, die Transformatorenflotten im Bereich von 63 kV bis 500 kV verwalten, können FRA-Tests in geplante Stillstandswartungsprogramme integrieren. Der DDS-basierte automatisierte Frequenzdurchlauf des XHBX1502 und die drahtlose Bluetooth-Datenübertragung optimieren den Testablauf: Instrument anschließen, automatische Sweep-Sequenz starten und die vergleichende Frequenzgangskurve überprüfen. Die segmentierte Sweep-Funktion optimiert die Testdauer bei gleichzeitiger Aufrechterhaltung der Diagnoseempfindlichkeit, was es praktisch macht, mehrere Transformatoren während eines einzigen geplanten Stillstandsfensters zu testen.

F3: Wie dient er den Test- und F&E-Abteilungen von Transformatorenfabriken?

Transformatorenhersteller und F&E-Zentren nutzen FRA zur Designvalidierung, Typprüfung und Qualitätssicherung. Die hochauflösende Messkette des XHBX1502 (0,005 % Frequenzgenauigkeit, 0,1 dB Amplitudengenauigkeit, 99,9 % Wiederholgenauigkeit) bietet die Präzision, die für die technische Analyse von Wicklungsdesignalternativen, die Untersuchung von Fertigungstoleranzen und die Erstellung von werkseitigen Basislinien-Signaturen erforderlich ist. Die drahtlose Bluetooth-Schnittstelle ermöglicht eine nahtlose Integration mit Engineering-Workstations für erweiterte Nachbearbeitung, Vergleich mit Designsimulationen und Archivierung von Werksreferenzdaten für die gesamte Lebensdauer des Transformators.

F4: Ist er für forensische Untersuchungsteams nach elektrischen Störfällen geeignet?

Wenn ein Transformator einen größeren Durchgangsfehler erleidet oder ein Schutzrelais auslöst, müssen forensische Ermittler feststellen, ob der Transformator sicher wieder in Betrieb genommen werden kann oder repariert werden muss. Der XHBX1502 liefert die entscheidenden Beweise für die mechanische Integrität: Der Vergleich des Frequenzgangs nach dem Fehler mit der Basislinie vor dem Fehler (oder mit den Basislinien von Schwestergeräten) zeigt an, ob sich Wicklungen bewegt haben. Diese objektiven, quantifizierbaren Daten sind unerlässlich für die Abwicklung von Versicherungsansprüchen, die Beilegung von Garantieansprüchen und die Meldung von behördlichen Vorfällen — und oft entscheidend für die Entscheidung, ob eine einfache Wiederinbetriebnahme möglich ist oder eine unnötige, kostspielige interne Inspektion erforderlich ist.

F5: Können Transport- und Logistikversicherungsprüfer diesen zur Schadensverifizierung nutzen?

Wenn große Leistungstransformatoren auf Straße, Schiene oder See transportiert werden, können mechanische Stoß- und Vibrationseinwirkungen zu Wicklungsverschiebungen führen, auch ohne sichtbare äußere Schäden. Versicherungsprüfer und Logistikdienstleister können den XHBX1502 für Messungen vor dem Transport und zur Überprüfung nach der Lieferung verwenden. Eine stabile Frequenzgangssignatur bestätigt, dass der Transformator den Transport ohne interne mechanische Schäden überstanden hat, und liefert objektive Beweise für die Freigabe der Frachtversicherung und schützt alle Parteien vor Streitigkeiten darüber, wann und wo der Schaden aufgetreten ist. Das Gesamtgewicht des Systems von 20 kg macht es praktisch für den Einsatz sowohl am Versand- als auch am Empfangsort.
