OTD & DDF Transformator Tester mit LCD-Touchscreen-Anzeige XHYS101

Name: OTD & DDF Transformator Tester mit LCD-Touchscreen-Anzeige XHYS101
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYS101
Price: 4,115.00 USD
Availability: InStock

Produktdetails:

Herkunftsort:	Xi'an Shaanxi China
Markenname:	XZH TEST
Zertifizierung:	ISO CE
Modellnummer:	XHYS101

Ausführliche Information

Herkunftsort:

Xi'an Shaanxi China

Markenname:

XZH TEST

Zertifizierung:

ISO CE

Modellnummer:

XHYS101

Hervorheben:

High Light

Hervorheben:

Transformator-Tester mit großem TFT-LCD-Bildschirm

Öl-Tan-Delta-Transformator-Tester

Dielektrischer Dissipationsfaktor-Transformator-Tester

Trading Information

Min Bestellmenge:

1 Einheit

Preis:

Verhandlungsfähig

Verpackung Informationen:

Holzverpackung

Lieferzeit:

5-8 ARBEITSTAGE

Zahlungsbedingungen:

T/T

Versorgungsmaterial-Fähigkeit:

3000 Einheiten/Jahr

Produkt-Beschreibung

XHYS101 Isolieröl-Dielektrizitätsverlusttester ist ein spezialisiertes Hochpräzisionsinstrument, das für die umfassende Charakterisierung von Isolierflüssigkeiten in elektrischen Energieanlagen entwickelt wurde. Es misst präzise drei kritische Ölqualitätsparameter – den dielektrischen Verlustfaktor (tan δ, OTD/DDF), die relative Permittivität und den DC-Volumenwiderstand – und liefert so ein vollständiges dielektrisches Profil, das weit über einfache Durchschlagsspannungsprüfungen hinausgeht. Durch die Integration fortschrittlicher Ein-Chip-Mikrocomputertechnologie erreicht das Gerät eine vollautomatische, unbeaufsichtigte Durchführung des gesamten Prüfablaufs: Temperaturrampe, präzise Temperaturhaltung, hochpräzise Datenerfassung, mathematische Berechnung, Anzeige der Ergebnisse in Echtzeit, Berichts- und Langzeitspeicherung von Daten. Mit einer AC-Prüfspannung von bis zu 2200 V und einer Temperaturregelung von 40 °C bis 120 °C ist der XHYS101 das definitive Diagnosewerkzeug für die Zustandsbewertung von Transformatorenöl, die Alterungsanalyse und die Kontaminationserkennung.

Technische Spezifikationen

Parameter	Spezifikation
Gemessene Parameter
Kapazitätsbereich	5 pF – 200 pF
Bereich der relativen Permittivität	1.000 – 30.000
Bereich des dielektrischen Verlustfaktors (Tan δ)	0.00001 – 100
Bereich des DC-Widerstands	2,5 MΩ·m – 20 TΩ·m
Messgenauigkeit
Relative Permittivität	±(1–10)% des Messwerts
Dielektrischer Verlustfaktor	±(5 % des Messwerts ± 0,0002)
DC-Widerstand	±10 % des Messwerts
Auflösung
Kapazität	0,01 pF
Relative Permittivität	0,001
Dielektrischer Verlustfaktor	0,00001
Prüfspannung & Temperatur
AC-Prüfspannung	200 – 2200 V, stufenlos einstellbar, 50 Hz
DC-Prüfspannung	0 – 500 V, stufenlos einstellbar
Temperaturbereich	40–120 °C
Temperaturgenauigkeit	±0,5 °C
Stromversorgung
Netzspannung	AC 220 V ± 10 %
Netzfrequenz	50 Hz / 60 Hz ± 1 %
Leistungsaufnahme	500 W

Wichtige Leistungsmerkmale

Umfassende Analyse des dielektrischen Profils– Misst alle drei kritischen Ölqualitätsparameter in einem einzigen automatisierten Testlauf: dielektrischer Verlustfaktor (tan δ / OTD / DDF), relative Permittivität und DC-Volumenwiderstand. Dieser umfassende Datensatz ermöglicht die Bewertung der Ölalterung, der Kontamination durch polare Verbindungen, des Feuchtigkeitseintrags und des Gehalts an leitfähigen Partikeln – weit mehr, als ein einfacher BDV-Test aufzeigen kann.
Vollautomatische Steuerung– Integrierter Ein-Chip-Mikrocomputer steuert den gesamten Arbeitsablauf automatisch: Temperaturanstieg auf den Zielwert, präzise thermische Wartung am Sollwert, hochauflösende Datenerfassung, Echtzeitberechnung und Ausgabe der Ergebnisse.
Breiter Temperaturregelbereich– Präzise Heizung von 40 °C bis 120 °C mit einer Genauigkeit von ±0,5 °C ermöglicht die temperaturabhängige dielektrische Charakterisierung. Die Messung von tan δ bei erhöhten Temperaturen deckt Ölalterungen auf, die bei Umgebungstemperatur möglicherweise nicht erkennbar sind.
Doppelte AC/DC-Prüfspannung– Stufenlos einstellbare AC-Ausgabe (200–2200 V, 50 Hz) für die Messung des dielektrischen Verlusts und der Permittivität, plus DC-Ausgabe (0–500 V) für die Bestimmung des Volumenwiderstands.
Ultraweiter Widerstandsmessbereich– Der DC-Widerstandsbereich von 2,5 MΩ·m bis 20 TΩ·m deckt das gesamte Spektrum von stark kontaminiertem Öl bis zu reinem Isolieröl ab.
Hochauflösender LCD-Touchscreen– Großes TFT-LCD-Display mit Touch-Oberfläche bietet klare Visualisierung von Messdaten und Diagnoseergebnissen, mit integrierter Datenspeicherung für Langzeittrends.

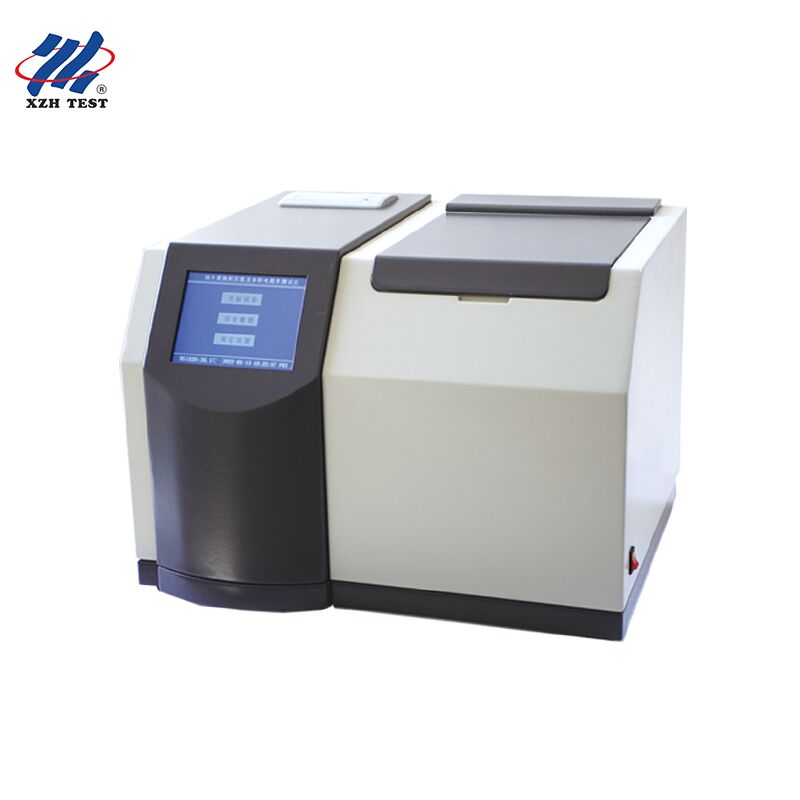

Produktbild

XHYS101 Insulating Oil Dielectric Loss Tester

Fehlerbehebungsanleitung

Problem A: "Kurzschluss der Elektrodenschale" wird angezeigt
Prüfen Sie, ob die Positionierungsnuten der Innen- und Außenelektroden ausgerichtet sind, und vergewissern Sie sich, dass die Innenelektrode nicht locker ist. Die Hauptursache ist typischerweise eine lose Innenelektrode.

Problem B: "Bitte Kalibrierung der leeren Schale durchführen" wird angezeigt
Erforderlich, wenn die Kapazität der leeren Schale außerhalb von 60 ± 5 pF liegt. Mögliche Ursachen: (a) unsachgemäße Platzierung der Elektroden; (b) Ölbehälter nicht sauber – Verunreinigungen zwischen den Elektroden erfordern eine gründliche Reinigung.

Problem C: Summer ertönt 5 Mal und das Gerät kehrt zur Einschalt-Oberfläche zurück
(a) Stellen Sie sicher, dass die Kapazität der leeren Schale im Bereich von 60 ± 5 pF liegt. (b) Prüfen Sie, ob der Ölbehälter richtig positioniert ist und keine Entladung stattfindet.

Problem D: Die elektrochemische Zeit für den DC-Widerstand bleibt bei 60 Sekunden fixiert
Überprüfen Sie, ob die interne Uhr des Geräts korrekt läuft; passen Sie die Uhr bei Bedarf an.

Problem E: Die niedrigstwertige Ziffer des eingestellten Spannungsparameters ist nicht Null
Verwenden Sie die Taste [Verringern], um den eingestellten Spannungswert zu senken, und verwenden Sie dann die Taste [Erhöhen], um den gewünschten Wert einzustellen.

Häufig gestellte Fragen

F1: Ist dieser Tester für Spezialisten für die Zustandsüberwachung von Transformatorenöl geeignet?

Ja, der XHYS101 ist das definitive Instrument für Programme zur Zustandsüberwachung von Öl, die über grundlegende Durchschlagsspannungsprüfungen hinausgehen. Während ein BDV-Tester nur grobe Verunreinigungen identifiziert, misst dieses Instrument tan δ (dielektrischer Verlustfaktor) und DC-Widerstand – Parameter, die eine frühe Ölalterung durch Oxidation, thermische Belastung und Ansammlung polarer Verunreinigungen aufzeigen. Spezialisten für die Zustandsüberwachung können diese Parameter im Laufe der Zeit verfolgen, um die verbleibende Lebensdauer des Öls vorherzusagen und budgetbasierte Ölwechselpläne zu erstellen.

F2: Können Hochspannungslabore dies für die Materialcharakterisierung verwenden?

Absolut. Forschungslabore, die neue Isolierflüssigkeiten entwickeln – synthetische Ester, natürliche Ester, Nanofluide und Mischdielektrika – benötigen Instrumente, die eine präzise dielektrische Charakterisierung über verschiedene Temperaturen hinweg ermöglichen. Der Temperaturbereich des XHYS101 von 40–120 °C mit einer Genauigkeit von ±0,5 °C und einer Präzision von ±5 % für tan δ liefert Daten von Publikationsqualität. Die DC-Widerstandsmessung bis zu 20 TΩ·m ist besonders wertvoll für die Charakterisierung von ultrareinen synthetischen Flüssigkeiten, die in HVDC-Anwendungen eingesetzt werden.

F3: Wie hilft er Unternehmen für forensische Fehleranalysen im Elektrobereich?

Wenn Transformatoren ausfallen, benötigen forensische Ermittler die Ursachenermittlung – und der Zustand des Öls ist ein wichtiges Beweismittel. Der XHYS101 liefert quantitative dielektrische Daten: erhöhter tan δ bei niedrigem Widerstand deutet auf leitfähige Verunreinigungen durch Lichtbögen hin; erhöhter tan δ bei normalem Widerstand deutet auf Oxidation hin; Änderungen der Permittivität können auf Feuchtigkeitseintrag hindeuten. Diese Messungen, kombiniert mit der Gasanalytik im gelösten Gas, liefern umfassende forensische Beweise für Versicherungsansprüche und Rechtsstreitigkeiten.

F4: Ist er für Berater für Lebensdauerverlängerung und Anlagenmanagement von Transformatoren geeignet?

Berater für Anlagenmanagement, die Entscheidungen über die Lebensdauerverlängerung oder den Austausch von Transformatoren treffen, benötigen objektive Daten, um Empfehlungen in Millionenhöhe zu rechtfertigen. Die Messungen des dielektrischen Verlusts und des Widerstands des XHYS101 liefern die detaillierten Ölzustandsdaten, die zur Modellierung der verbleibenden Nutzungsdauer erforderlich sind. Die Verfolgung von tan δ bei erhöhter Temperatur deckt die Alterung des Isolierpapiers auf, die mit dem Polymerisationsgrad (DP) korreliert – dem Goldstandard für die Lebensdauerbewertung von Transformatoren.

F5: Können Ölaufbereitungsspezialisten dieses Gerät zur Überprüfung der Behandlungseffektivität verwenden?

Unternehmen, die gebrauchtes Transformatorenöl durch Filtration, Entgasung und Tonbehandlung aufbereiten, müssen nachweisen, dass das aufbereitete Öl den Spezifikationen entspricht. Der XHYS101 liefert das vollständige dielektrische Profil vor und nach der Behandlung: Die Anfangsmessung quantifiziert den Verschmutzungsgrad, und die Messung nach der Aufbereitung bestätigt die Wiederherstellung auf akzeptable Grenzwerte. Diese dokumentierte Verbesserung rechtfertigt die Investition in die Aufbereitung und bietet Qualitätssicherung, dass das überholte Öl zuverlässig im Einsatz funktioniert.
