80kV vollautomatischer Durchschlagsspannungsprüfer für Isolieröl| XHYY102S

Name: 80kV vollautomatischer Durchschlagsspannungsprüfer für Isolieröl| XHYY102S
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYY102S
Price: 4,115.00 USD
Availability: InStock

Produktdetails:

Herkunftsort:	Xi'an Shaanxi China
Markenname:	XZH TEST
Zertifizierung:	ISO CE
Modellnummer:	XHYY102S

Ausführliche Information

Herkunftsort:

Xi'an Shaanxi China

Markenname:

XZH TEST

Zertifizierung:

ISO CE

Modellnummer:

XHYY102S

Hervorheben:

High Light

Hervorheben:

80-kV-Ausgangsspannungs-Durchschlagsfestigkeits-Isolieröl-Tester

Hochpräziser Transformatoröltester

Vollautomatischer BDV-Tester

Trading Information

Min Bestellmenge:

1 Satz

Preis:

Verhandlungsfähig

Verpackung Informationen:

Holzverpackung

Lieferzeit:

5-8 ARBEITSTAGE

Zahlungsbedingungen:

T/T

Versorgungsmaterial-Fähigkeit:

3000 Einheiten/Jahr

Produkt-Beschreibung

XHYY102S Dielektrische Festigkeitsprüfer für Isolierölist ein vollautomatisches Diagnoseinstrument mit drei Bechern, das für die präzise Prüfung der Ausfallspannung (BDV) von Isolationsölen für Transformatoren, Leistungsschalter,mit einer Breite von nicht mehr als 20 mm. Unabhängig entwickelt und hergestellt in strenger Übereinstimmung mit dem nationalen Standard GB/T507-2002, dem Industriestandard DL429.9-91 und dem neuesten Stromindustrie-Standard DL/T846.7-2004,Dieses Gerät verwendet als Kern einen Mikrocontroller mit einem einzigen Chip mit großer Kapazität, die volle Automatisierung des gesamten Prüfzyklus ermöglicht, eine hohe Messgenauigkeit bietet, die Betriebseffizienz erheblich verbessert,und senkt die Arbeitsintensität des Außendienstpersonals erheblich.

Technische Spezifikation

Parameter	Spezifikation
Ausgangsspannung	0 ̊80 kV (optional höhere Spannweiten)
Boosterkapazität	1.5 kVA
Genauigkeit der Spannung	± ((2% der Messung + 2 Stellen)
Geschwindigkeit erhöhen	2.0 / 2,5 / 3,0 / 3,5 kV/s (4 Optionen, Fehler 0,2 kV/s)
Leistungsverzerrungsrate	< 1%
Elektrodenlücke	Standard 2,5 mm
Konfiguration der Prüfbecher	Drei-Tasse (gleichzeitige oder sequentielle Prüfung)
Anzahl der Versuche	1×6 Mal (nutzerwählbar)
Stehzeit	1 ̊9 Minuten (benutzerwählbar, standardmäßig 5 min)
Prüfstandards	GB1986 / GB2002 / individuell definiert
Abmessungen	670 × 420 × 410 mm
Gewicht des Geräts	42 kg

Betriebsbedingungen

Parameter	Spezifikation
Umgebungstemperatur	0°C bis +40°C
Relative Luftfeuchtigkeit	≤ 85% RH
Betriebsstromversorgung	Wechselstrom 220V ± 10%
Leistungsfrequenz	50 Hz ± 10%
Stromverbrauch	< 200 W

Haupteigenschaften

Steuerung der MCU mit großer KapazitätEin Single-Chip-Mikrocontroller mit Weitbereichsschaltkreis gewährleistet einen stabilen, zuverlässigen Betrieb und verhindert Systemabstürze während längerer Testsessions.
Umweltüberwachung und Sicherheit- Eingebettete Temperatur- und Luftfeuchtigkeitssensoren mit Echtzeitanzeige sowie Erdungs-Alarmfunktion, um die Bediener vor Beginn der Prüfung vor möglichen Sicherheitsgefahren zu warnen.
Einhaltung mehrerer Normen- Vorprogrammiert mit den nationalen Standardmethoden GB1986 und GB2002, sowie einem vom Benutzer definierten benutzerdefinierten Modus, um unterschiedlichen Prüfanforderungen in verschiedenen Regionen und Anwendungen gerecht zu werden.
Präzisionsöl-Tasse¢ Drei-Tassen-Konfiguration mit speziellem Glas-Einmalguss eliminiert Öllecks und Störungen; Hochspannungsterminalprobenahme fließt direkt zum A/D-Wandler,Umgehung analoger Schaltkreisfehler für eine höhere Messgenauigkeit.
Umfassender Schutz¢ Integrierte Überströmung, Überspannungund Kurzschlussschutz mit starker Störungshemmung und ausgezeichneter elektromagnetischer Kompatibilität für einen sicheren Betrieb in elektrisch lauten Umgebungen.
Auswählbare Antriebsrate Vier Antriebsgeschwindigkeitsoptionen (2,03,5 kV/s) ermöglichen es den Bedienern, das Prüfprofil für verschiedene Öltypen und Zustandsbeurteilungen zu optimieren.
Ein integrierter thermischer Drucker¢ Sofortige Druckkopien von einzelnen und durchschnittlichen Mehrfachversuchergebnissen für sofortige Dokumentation und Konformitätsberichterstattung.

Übersicht der Instrumententafel

Komponente	Funktion
LCD-Bildschirm	Anzeigen von Datum, Uhrzeit, Betriebsparametern, Testergebnissen und Menüanfragen
Funktionsschlüssel	Navigation und Einstellung der Betriebsparameter
Drucker	Durchschnitt der Ergebnisse der einzelnen und der mehrfachen Prüfungen
Schalter für die Steigerung der Geschwindigkeit	Wählen Sie aus vier verschiedenen Optionen
Anzeigelicht	Leuchten zur Anzeige der aktiven Betriebsschritte
Ölbecherdeckel	Öffnet zum Ein-/Ausführen von Ölbechern; muss zur Prüfung geschlossen sein
Temperatur- und Luftfeuchtigkeitssensor	Messungen der Umgebungstemperatur (°C) und der relativen Luftfeuchtigkeit für die digitale Anzeige
Bodenpfosten	Zuverlässiges Bodenanschlussgerät
Steckdose	AC 220V 50Hz Leistungsaufnahme
Stromwechsel	Steuerelemente für die Ein-/Auslösung der Geräteleistung
Hochspannungszeichen	Dreiecksignal für Hochspannungsgefahr

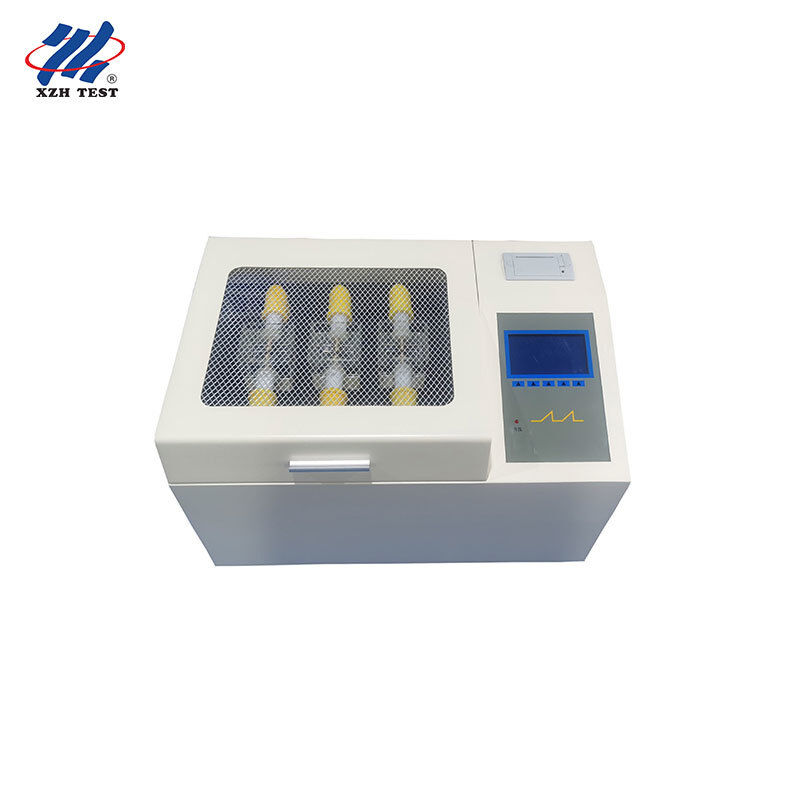

Produktbild

XHYY102S

Häufig gestellte Fragen

F1: Ist dieser Prüfer für elektrische Prüf- und Zertifizierungslabore von Drittanbietern geeignet?

Ja, die XHYY102S ist eine ausgezeichnete Wahl für unabhängige Prüflabore, die zertifizierte Ölanalyse-Dienstleistungen erbringen.7-2004 stellt sicher, dass die Ergebnisse für Zertifizierungszwecke rechtlich vertretbar sindDas Drei-Tasse-Design ermöglicht einen schnellen Durchsatz mehrerer Proben. while the built-in thermal printer generates immediate hard-copy reports with individual trial data and computed averages — ideal for audit trails and client documentation in ISO/IEC 17025 accredited facilities.

F2: Kann dieses Gerät in Werkstätten zur Reparatur und Renovierung von Transformatoren verwendet werden?

Die XHYY102S-Selektions-Boost-Raten (2.0?? 3.3) sind in den Transformator-Servicezentren regelmäßig vor und nach den Wartungsverfahren getestet, um die Ölqualität zu überprüfen.5 kV/s) und eine anpassbare Versuchszahl (16 Mal) bieten Flexibilität für schnelles Screening und eine detaillierte ZustandsbewertungDie direkte A/D-Sampling-Architektur eliminiert Analogschaltkreislaufverschiebungen und bietet eine gleichbleibende Wiederholbarkeit, auf die sich Reparaturtechniker bei der Entscheidung für eine Sanierung verlassen können.

F3: Wie funktioniert es bei der Isolierung von Ölrecycling- und -rückgewinnungsanlagen?

Anlagen zur Ölrückgewinnung, die große Mengen an verbrauchtem Transformatoröl verarbeiten, benötigen eine schnelle und zuverlässige Prüfung des BDV, um zu überprüfen, ob das zurückgewonnen Öl den Spezifikationen für die Wiederverwendung entspricht.Die Drei-Tassen-Konfiguration des XHYY102S ermöglicht die parallele Prüfung von eingehenden, in- und ausgehende Ölproben, was die Effizienz des Arbeitsablaufs erheblich verbessert.Der Schaltkreis für die breite Reichweite des Messgeräts und der Absturzschutz gewährleisten einen unterbrechungsfreien Betrieb während der längeren, kontinuierliche Prüfungen, die typisch für Hochleistungsgewinnungsbetriebe sind.

F4: Ist es für die Qualitätskontrolle bei der Herstellung von Transformatoren geeignet?

Ja, die Hersteller von Transformatoren verlangen eine strenge Öldielektrikprüfung als Teil der Fabrikannahmeprüfung (FAT), bevor die Geräte die Produktionslinie verlassen.Der XHYY102S unterstützt sowohl GB1986 als auch GB2002 Standardmethoden, sowie einen maßgeschneiderten Modus, der es den Herstellern ermöglicht, Testsequenzen zu programmieren, die spezifischen Kundenspezifikationen oder internationalen Standards entsprechen.Voll automatischer Betrieb minimiert die Abhängigkeit vom Bediener und gewährleistet eine, wiederholbare QC-Daten über Produktionsschichten hinweg.

F5: Kann dieser Tester von Auftragnehmern für vorbeugende Wartungsdienste eingesetzt werden?

Unabhängige Unternehmer für die Wartung von Elektroanlagen, die an mehreren Standorten für industrielle Kunden tätig sind, profitieren von dem robusten Design und der eigenständigen Funktionalität des XHYY102S.Trotz seines 42 kg schweren Gewichts (was eine erhebliche.5 kVA-Booster für eine zuverlässige 80 kV-Ausgabe), das integrierte Panel-Layoutund Bedienelemente auf einer einzigen Frontplatte ermöglicht eine effiziente Einrichtung und den Betrieb an KundenunterstationenDie Umweltüberwachungssensoren (Temperatur und Luftfeuchtigkeit) liefern einen Kontext für jedes Testergebnis und erhöhen die Glaubwürdigkeit des Berichts für die Prüfung durch den Endkunden.
