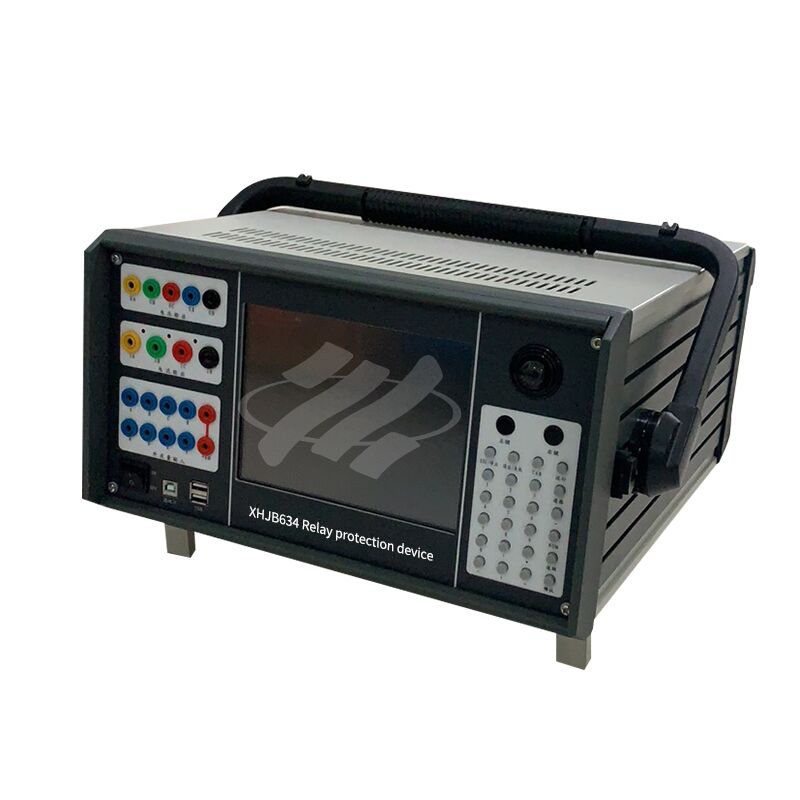

XHJB634 Microcomputer Relay Protection Calibrator ist ein kompaktes Mikrocomputer-basiertes Relais-Schutz-Prüfgerät, das die Mikroelektroniktechnologie verwendet.Einhaltung der Norm DL/T624-2010 für Prüfvorrichtungen zum Schutz von Mikrocomputer-Relais, wird es durch Analyse der Vor- und Nachteile konventioneller ähnlicher Produkte verbessert.
Eingebauter Hochleistungs-Industrial-PC und Hochgeschwindigkeits-DSP, mit 16-Bit-DAC-Modul, 8,4-Zoll-LCD-Bildschirm und eingebetteter Tastatur.Das Gerät kann entweder unabhängig oder mit einer Laptopverbindung betrieben werden, mit robusten Funktionen, geringem Fußabdruck und höchster Präzision.
Technische Parameter
★ Wechselstromquelle: Einphase: 3×40A Dreiphase: 120A Leistung: ≥450VA/Phase
★ Ausgangszeit: 10A kontinuierlich, 20A ≥ 60 Sekunden, > 20A ≥ 10 Sekunden
★ Wechselspannungsquelle: Einphasen: 4×120V Leistung: ≥60VA/Phase
★ Gleichstromquelle: Einphasen: -10A+10A Maximale Ausgangsleistung: ≥200VA
★ Gleichspannungsquelle: Einphasen: -150V+150V Maximalleistung: ≥100VA
★ Wechselstromquellenwinkel: Phasenwinkel: 0° 360° Genauigkeit: ± 0,2°
★ Wechselstromquelle Frequenz: Frequenz: 1 ‰ 2000Hz Frequenz Auflösung: 1mHz
★ Harmonische Ausgabe: Fähig zur Ausgabe von Harmoniken jeder Amplitude von der 2. bis 40. Ordnung
★ Synchronisierung: Spannungs- und Stromsynchronisierung ≤ 10 μS
★ Eingang: 8 Kanäle kompatibel mit 15V/250V aktiven Kontakten, automatisch identifiziert die Polarität des aktiven Kontakts
★ Zeitgenauigkeit: ≤ 1 ms bei weniger als 1 s
★ Ausgang: 4 Paare programmierbarer Schalter trockene Kontakte, Kapazität: AC/DC 250V, 0,5A
★ Stromversorgung: 220V ± 10% 50Hz ± 10%
Während des Tests wird die Spannung Punkt für Punkt innerhalb dieses Bereichs getestet.Der Spannungswert steigt allmählich vom Anfangswert an, bis ein bestimmter Wert erreicht wirdDieser Wert ist der Grenzwert für die Niederspannungssperre.
Da die Vorrichtung gesperrt ist, wenn die Spannung unter dem Sperrwert liegt, sollte der anfängliche Änderungswert im Allgemeinen unter dem eingestellten Sperrwert der Vorrichtung eingestellt werden.und der endgültige Änderungswert sollte über den eingestellten Sperrwert des Geräts gesetzt werdenMit anderen Worten, die Prüfung geht von der nicht betriebsfähigen Anlage zur betriebsfähigen Anlage und misst damit den Niederspannungssperrwert der Anlage.
