XHMR-10KVA Digitaler Isolationswiderstandsprüfer | Kabelfehlerortungsgerät

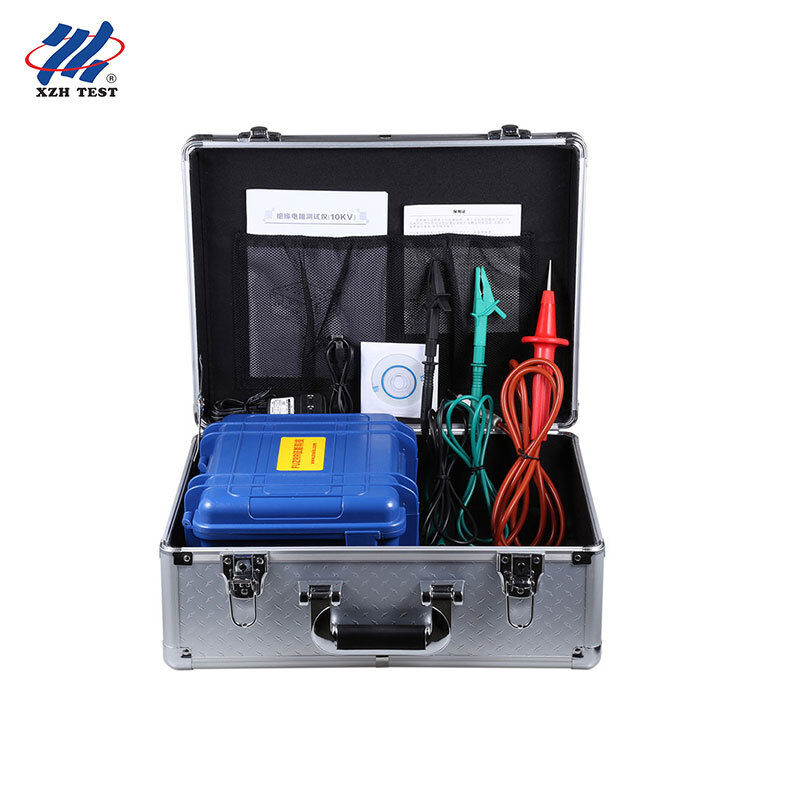

Der XHMR-10KVA ist ein tragbarer, digitaler Hochspannungs-Isolationswiderstandsprüfer (Megohmmeter), der zur Messung des Widerstands von Isoliermaterialien sowie des Isolationswiderstands von Transformatoren, Motoren, Kabeln und anderen elektrischen Geräten entwickelt wurde. Mit sechs wählbaren Prüfspannungen bis zu 10 kV, einem Messbereich von 0,01 MΩ bis 35 TΩ, einer Stufenspannungs-Ausgangsfunktion, DAR/PI-Prüfung und 500 Gruppen interner Speicherung mit USB-Übertragung bringt dieses 2,75 kg schwere Gerät Laborqualität bei der Isolationsdiagnose ins Feld.
Entwickelt für:Motorwerkstätten und Wickeleien, Generator- und Pumpenüberholungsteams, Elektriker in Industrieanlagen, Aufzugs- und HLK-Installations- und Wartungsunternehmen sowie Wartungs- und Betriebsteams für Wind- und Solarenergie, die die Isolationsintegrität von Motoren, Generatoren, Kabeln und Schaltanlagen bis zu 10 kV vor Ort überprüfen müssen.
Wichtige Spezifikationen
| Parameter |
Spezifikation |
| Modell |
XHMR-10KVA |
| Prüffunktionen |
Isolationswiderstand, Spannung, Gleichstrom, Kapazität |
| Nennspannung |
250 V / 500 V / 1000 V / 2500 V / 5000 V / 10 kV |
| Isolationswiderstandsbereich |
0,01 MΩ – 35 TΩ (Auflösung 0,01 MΩ) |
| Gleichspannungsbereich |
0 – 1000 V (Auflösung 0,1 V) |
| Wechselspannungsbereich |
0 – 750 V (Auflösung 0,1 V) |
| Gleichstrombereich |
0,1 nA – 6 mA (Auflösung 0,1 nA) |
| Kapazitätsbereich |
10 nF – 50 μF (Auflösung 10 nF) |
| Ausgangs-Kurzschlussstrom |
≥6 mA |
| Spannungsausgang |
Stufenweise Spannungsregelung, mehrere wählbare Stufen |
| Absorptionsverhältnis / Polarisationsindex |
Unterstützt (DAR / PI) |
| Datenspeicherung |
500 Gruppen |
| Anzeige |
4-stellige große LCD-Anzeige, grauer Bildschirm mit Hintergrundbeleuchtung, 108 × 65 mm |
| USB-Schnittstelle |
Daten-Upload, Speicherung und Druck über PC-Software |
| Stromversorgung |
12-V-Akkupack |
| Automatische Abschaltung |
15 Minuten Inaktivität |
| Dielektrizitätsfestigkeit |
AC 3 kV / 50 Hz für 1 Minute |
| Arbeitstemperatur / Luftfeuchtigkeit |
-10 °C bis +50 °C, <85 % RH |
| Lagertemperatur / Luftfeuchtigkeit |
-15 °C bis +55 °C, <90 % RH |
| Sicherheitsstandards |
IEC61010-1, IEC1010-2-31, IEC61557-1/5, IEC60529 (IP54), CAT III 300 V |
Kernfunktionen
Schutzfunktionen für Kurzschlüsse, Überlastungen und niedrige Batteriespannung sorgen für sicheres Testen im Feld.
Unterstützt Isolationsprüfung, Absorptionsverhältnis (DAR), Polarisationsindex (PI) und Schnelltestmodi.
Zeigt die Restspannung nach Abschluss der Prüfung an, um eine sicherere Handhabung des Prüfobjekts zu gewährleisten.
Die Stufenspannungsregelung gibt mehrere wählbare Spannungspegel aus, sodass ein Gerät einen breiteren Bereich von Isolationsprüfanforderungen abdeckt.
USB-Schnittstelle mit integrierter Lithium-Akku-Ladefunktion für die Datenübertragung vor Ort.
Schaltet sich nach einer bestimmten Inaktivitätszeit automatisch ab, um den Akku zu schonen.
Stufenspannungs-Ausgang & Nennspannungspegel
Stufenweise Spannungsregelung
Das Gerät verwendet eine Stufenspannungsregelung, sodass es mehrere verschiedene Spannungspegel ausgeben kann, anstatt einer einzigen festen Spannung. Dies ermöglicht es einem Prüfgerät, eine breitere Palette von Isolationsprüfanforderungen abzudecken, ohne Geräte wechseln zu müssen.
Sechs Nennspannungspegel
Wählbare Nennprüfspannungen von 250 V, 500 V, 1000 V, 2500 V, 5000 V und 10 kV, passend für Isolationsprüfungen von Niederspannungs-Steuergeräten bis hin zu Mittelspannungs-Motoren, Transformatoren und Kabeln.
DAR und PI Isolationsdiagnose
Über eine einzelne Widerstandsmessung hinaus berechnet der Prüfer das Absorptionsverhältnis (DAR) und den Polarisationsindex (PI), um Feuchtigkeit, Verunreinigungen und Alterung im Isolationssystem aufzudecken.
FAQ
F1: Für wen ist der XHMR-10KVA Isolationswiderstandsprüfer konzipiert?
Er ist für Motorwerkstätten und Wickeleien, Generator- und Pumpenüberholungsteams, Elektriker in Industrieanlagen, Aufzugs- und HLK-Installations- und Wartungsunternehmen sowie Wartungs- und Betriebsteams für Wind- und Solarenergie bestimmt, die die Isolationsintegrität von Motoren, Generatoren, Kabeln und Schaltanlagen bis zu 10 kV vor Ort überprüfen müssen.
F2: Welche Prüfspannungen und Messbereiche bietet er?
Er bietet sechs Nennprüfspannungen von 250 V, 500 V, 1000 V, 2500 V, 5000 V und 10 kV und misst den Isolationswiderstand von 0,01 MΩ bis 35 TΩ mit einer Auflösung von 0,01 MΩ.
F3: Unterstützt er Stufen- und Indexprüfung?
Ja. Das Gerät verfügt über eine Stufenspannungsregelung, die mehrere verschiedene Spannungspegel ausgibt, und unterstützt auch die Prüfung des Absorptionsverhältnisses (DAR) und des Polarisationsindex (PI) für eine tiefere Analyse des Isolationszustands.
F4: Wie werden Messdaten gespeichert und übertragen?
Bis zu 500 Messgruppen werden intern gespeichert, und eine USB-Schnittstelle mit PC-Überwachungssoftware ermöglicht es Ingenieuren, die Aufzeichnungen direkt hochzuladen, zu speichern und auszudrucken.
F5: Welche Sicherheitsstandards und Schutzmaßnahmen erfüllt er?
Er entspricht den Normen IEC61010-1, IEC1010-2-31 und IEC61557-1/5, ist nach IEC60529 (IP54) mit CAT III 300 V und Verschmutzungsgrad 2 klassifiziert und hält AC 3 kV/50 Hz für 1 Minute mit einem Gehäuseisolationswiderstand von mindestens 50 MΩ stand.
Für andere Spannungsmodelle, Zubehör oder das vollständige Datenblatt kontaktieren Sie uns bitte.
