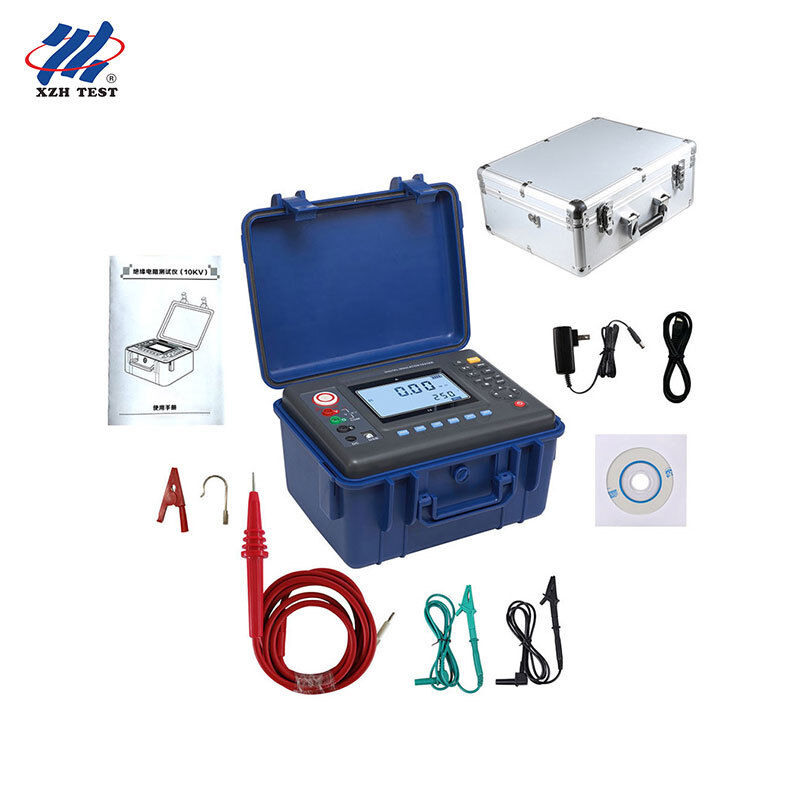

XHMR-10KVA Digitaler Isolationswiderstandsprüfer | Kabelfehlerortungsgerät
Der XHMR-10KVB ist ein tragbarer, digitaler Hochspannungs-Isolationswiderstandsprüfer (Megohmmeter), der den Isolationswiderstand von 0,01 MΩ bis 35 TΩ bei sechs wählbaren Prüfspannungen bis zu 10 kV misst, zusammen mit Gleich-/Wechselspannungsmessung, Gleichstrommessung und Kapazitätsmessung. Mit Absorptionsverhältnis (DAR) und Polarisationsindex (PI) Tests, 500-Gruppen-Speicher an Bord und einer USB-Schnittstelle liefert er Laborqualität-Isolationsdiagnose in einem 2,75 kg schweren Feldgerät.
Entwickelt für: Teams für elektrische Wartung und Inbetriebnahme, die die Isolierung von Motoren, Generatoren, Leistungstransformatoren, Schaltanlagen und Stromkabeln prüfen — einschließlich der Besatzungen von Umspannwerken, der elektrischen Abteilungen von Industrieanlagen, von Anlagenbauverträglern und von unabhängigen Dienstleistern für elektrische Inspektionen, die einen tragbaren 10-kV-Isolationsprüfer mit integriertem Datenspeicher und PC-Berichterstattung benötigen.
Wichtige Spezifikationen
| Parameter |
Spezifikation |
| Modell |
XHMR-10KVB |
| Prüffunktionen |
Isolationswiderstand, Spannung, Gleichstrom, Kapazität |
| Nennspannung |
250 V / 500 V / 1000 V / 2500 V / 5000 V / 10 kV |
| Isolationswiderstandsbereich |
0,01 MΩ – 35 TΩ (Auflösung 0,01 MΩ) |
| Gleichspannungsbereich |
0 – 1000 V (Auflösung 0,1 V) |
| Wechselspannungsbereich |
0 – 750 V (Auflösung 0,1 V) |
| Gleichstrombereich |
0,1 nA – 6 mA (Auflösung 0,1 nA) |
| Kapazitätsbereich |
10 nF – 50 μF (Auflösung 10 nF) |
| Ausgangs-Kurzschlussstrom |
≥6 mA |
| Absorptionsverhältnis / Polarisationsindex |
Unterstützt (DAR / PI) |
| Datenspeicherung |
500 Gruppen |
| Anzeige |
4-stellige große LCD-Anzeige, grauer Bildschirm mit Hintergrundbeleuchtung, 108 × 65 mm |
| USB-Schnittstelle |
Daten-Upload, Speicherung und Druck über PC-Software |
| Gerätegröße |
240 × 188 × 85 mm (L/B/H) |
| Gerätegewicht |
2750 g (inklusive Akku) |
| Stromversorgung |
12 V wiederaufladbarer Akku |
| Automatische Abschaltung |
15 Minuten Inaktivität |
| Dielektrische Festigkeit |
AC 3 kV / 50 Hz für 1 Minute |
| Arbeitstemperatur / Luftfeuchtigkeit |
-10 °C bis +50 °C, <85 % RH |
| Lagertemperatur / Luftfeuchtigkeit |
-15 °C bis +55 °C, <90 % RH |
| Sicherheitsstandards |
IEC61010-1, IEC1010-2-31, IEC61557-1/5, IEC60529 (IP54), CAT III 300 V |
Kernfunktionen
Schutzfunktionen für Kurzschlüsse, Überlastungen und niedrige Batteriespannung.
Unterstützt Isolationsprüfung, Messung des Absorptionsverhältnisses (DAR), Berechnung des Polarisationsindex (PI) und Schnellprüfung.
Zeigt die Restspannung nach Abschluss jeder Prüfung an, für sichereres Handling.
Das Gerät schaltet sich nach einer gewissen Inaktivität automatisch ab.
USB-Schnittstelle mit integrierter Lithium-Akku-Ladefunktion für die Datenübertragung vor Ort.
Verfügbare Spannungsnennwerte
| Modell / Spezifikation |
Nennspannung |
Kurzschlussstrom |
| XHMR-25 |
250 V / 500 V / 1000 V / 2500 V |
3 mA / 5 mA |
| XHMR-50 |
500 V / 1000 V / 2500 V / 5000 V |
3 mA / 5 mA |
| XHMR-100 |
1000 V / 2500 V / 5000 V / 10000 V |
3 mA / 5 mA |
Anwendungsbereiche
Prüfung der Isolierung von Motoren, Generatoren und Transformatoren
Wird bis zu 10 kV DC an Wicklungen angelegt und zeichnet Isolationswiderstand, DAR und PI-Werte auf, um Feuchtigkeit, Verschmutzung und Alterung zu beurteilen, bevor das Gerät wieder eingeschaltet wird.
Wartung von Stromkabeln und Schaltanlagen
Überprüft den Isolationszustand von Stromkabeln, Durchführungen und Schaltanlagen während der vorbeugenden Wartung und bestätigt die dielektrische Integrität nach einer Reparatur oder einem Fehler.
Inbetriebnahme und Abnahmeprüfung
Liefert stabile, normbezogene Prüfspannungen, damit Installationsunternehmer Isolationsabnahmeprotokolle vor der Übergabe ausstellen können.
Aufzeichnung und Berichterstattung von Daten vor Ort
Speichert bis zu 500 Messgruppen und lädt sie über USB auf einen PC hoch, sodass Feldtechniker strukturierte Isolationsprüfprotokolle erstellen können, ohne sie von Hand kopieren zu müssen.
FAQ
F1: Für wen ist der digitale Isolationswiderstandsprüfer XHMR-10KVA konzipiert?
Er ist für Teams für elektrische Wartung und Inbetriebnahme konzipiert, die die Isolierung von Motoren, Generatoren, Leistungstransformatoren, Schaltanlagen und Stromkabeln prüfen — einschließlich der Besatzungen von Umspannwerken, der elektrischen Abteilungen von Industrieanlagen, von Anlagenbauverträglern und von unabhängigen Dienstleistern für elektrische Inspektionen, die einen tragbaren 10-kV-Isolationsprüfer mit integriertem Datenspeicher benötigen.
F2: Welche Prüfspannungen und welcher Widerstandsbereich werden unterstützt?
Er bietet sechs Nennprüfspannungen von 250 V, 500 V, 1000 V, 2500 V, 5000 V und 10 kV und misst den Isolationswiderstand von 0,01 MΩ bis 35 TΩ mit einer Auflösung von 0,01 MΩ.
F3: Kann er den Polarisationsindex und das Absorptionsverhältnis messen?
Ja. Das Gerät unterstützt sowohl die Messung des Absorptionsverhältnisses (DAR) als auch des Polarisationsindex (PI), die für die Beurteilung des Isolationszustands (Feuchtigkeit und Alterung) unerlässlich sind und nicht nur eine einzelne Widerstandsmessung darstellen.
F4: Wie werden Messdaten gespeichert und übertragen?
Es speichert bis zu 500 Messgruppen an Bord und wird über eine USB-Schnittstelle mit Überwachungssoftware an einen PC angeschlossen, sodass Aufzeichnungen direkt hochgeladen, gespeichert und gedruckt werden können.
F5: Welche Sicherheitsstandards und Schutzmaßnahmen erfüllt er?
Er ist nach IEC61010-1, IEC1010-2-31 und IEC61557-1/5 konzipiert, nach IEC60529 (IP54) mit CAT III 300 V und Verschmutzungsgrad 2 klassifiziert und besteht einen Dielektrizitätsfestigkeitstest von AC 3 kV/50 Hz für 1 Minute mit einem Isolationswiderstand des Gehäuses von mindestens 50 MΩ.
Für weitere Modelle, Zubehör oder vollständige Spezifikationen kontaktieren Sie uns bitte.
