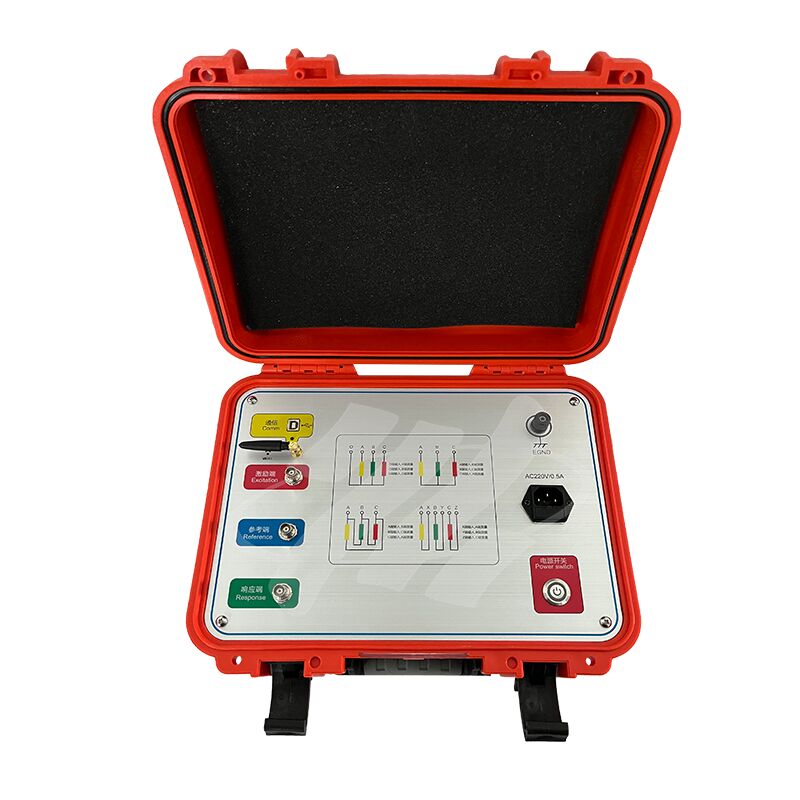

Frequenzgang-Analyse-Methode für Transformatorwicklungs-Deformationsprüfer

Name: Frequenzgang-Analyse-Methode für Transformatorwicklungs-Deformationsprüfer
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1501
Price: 4,115.00 USD
Availability: InStock

Produktdetails:

Herkunftsort:	Xi'an, Shaanxi, China
Markenname:	XZH TEST
Zertifizierung:	CE, ISO
Modellnummer:	XHBX1501

Ausführliche Information

Herkunftsort:

Xi'an, Shaanxi, China

Markenname:

XZH TEST

Zertifizierung:

CE, ISO

Modellnummer:

XHBX1501

Modell Nr.:

XHBX1501

Macht:

Elektrizität

Kundenspezifisch:

Kundenspezifisch

Amplitudenmessbereich:

(-120 dB) bis (+20 dB)

Amplitudenmessgenauigkeit:

0.1dB

Frequenzgenauigkeit des Scannens:

00,005%

Anpassung:

Erhältlich

Gewährleistung:

1 Jahr

Trading Information

Min Bestellmenge:

1 Einheit

Verpackung Informationen:

Holzgehäuse

Lieferzeit:

5 bis 8 Tage

Zahlungsbedingungen:

T/T

Versorgungsmaterial-Fähigkeit:

1000 PCS/Year

Produkt-Beschreibung

Xzh-Test-Frequenzgang-Analyse-Methode für Transformator-Wicklungsverformungsprüfer

Der Transformator-Wicklungsverformungsprüfer kann eine genaue Diagnose des internen Fehlers des Transformators basierend auf der Messung der charakteristischen Parameter der Transformatorwicklungen im Inneren erstellen, wobei die von den Industrieländern entwickelte und verbesserte Frequenzgang-Analyse (FRA)-Methode verwendet wird.

Amplitudenmessbereich	(-120dB) bis (+20 dB)
Amplitudenmessgenauigkeit	0,1 dB
Signaleingangsimpedanz:	1 MΩ
Signalausgangsimpedanz	50Ω
Signalausgangsamplitude	± 20 V
Testwiederholungsrate	99,9 %
Abmessungen der Messgeräte	(LxBxH) 300 x 340 x 120 (mm)
Größe des Aluminiumgehäuses des Instruments	(LxBxH) 310 x 400 x 330 (mm)
Gesamtgewicht	13 kg
Betriebstemperatur	-10ºC bis +40ºC
Lagertemperatur	-20ºC bis +70ºC
Relative Luftfeuchtigkeit	<90 %, nicht kondensierend

Hauptmerkmale

Erfassung und Steuerung mit Hochgeschwindigkeits- und hochintegriertem Mikroprozessor.

Kommunikation über USB-Schnittstelle zwischen Laptop und Instrument.

Die Kommunikation zwischen Laptop und Instrument kann über eine drahtlose Bluetooth-Schnittstelle oder eine drahtlose WIFI-Schnittstelle erfolgen (optional).

Die drahtlose WIFI-Schnittstelle kann bequem auf Tablet-Computern und Smartphones verwendet werden.

Die Hardware verwendet dedizierte DDS-Digital-Hochgeschwindigkeits-Scantechnologie (USA), die Fehler wie Wicklungsverformung, Ausbauchung, Verschiebung, Neigung, Kurzschlussverformung zwischen den Windungen und Kurzschlusskontakt zwischen den Phasen genau diagnostizieren kann.

Hochgeschwindigkeits-Dual-Channel-16-Bit-A/D-Abtastung (im Feldtest, Bewegen des Stufenschalters, und die Wellenkurve zeigt eine deutliche Veränderung).

Die Signalausgangsamplitude wird per Software angepasst, der maximale Amplitudenspitzenwert beträgt ±10 V.

Der Computer analysiert automatisch die Testergebnisse und generiert elektronische Dokumente (Word).

Das Instrument verfügt über duale Messfunktionen: lineare Frequenzabtastungsmessung und Segmentfrequenzabtastungsmessung, kompatibel mit dem Messmodus von zwei technischen Gruppen in China.

Die Amplituden-Frequenz-Eigenschaften entsprechen den nationalen technischen Spezifikationen für Amplituden-Frequenz-Charakteristik-Tester. Die X-Koordinate (Frequenz) hat eine lineare Indizierung und eine logarithmische Indizierung, so dass Sie die Kurve mit linearer Indizierung und logarithmischer Indizierung ausdrucken können. Der Benutzer kann je nach Bedarf wählen.

Automatisches Testdatenanalysesystem,
