Transformator-Wicklungsdeformationsprüfer mit SFRA-Analyse und Zertifikat

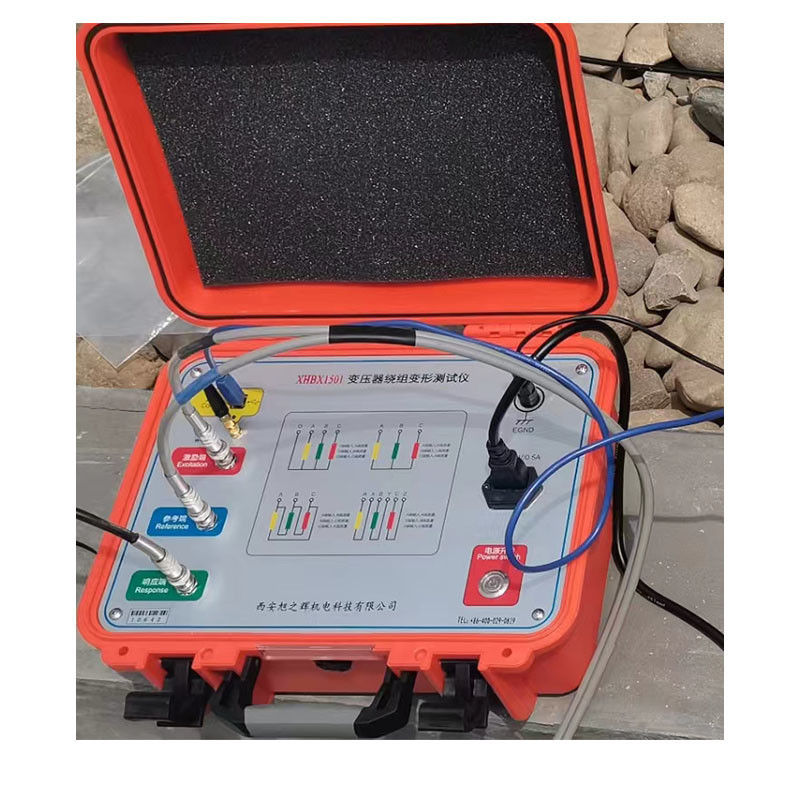

XHBX1501 Transformator Wicklungsverformungstester
SFRA Testkit Transformator

Produktbeschreibung

Der Transformator-Wicklungsverformungstester kann eine genaue Diagnose des internen Fehlers des Transformators basierend auf der Messung der charakteristischen Parameter der Transformatorwicklungen im Inneren erstellen, wobei die von den Industrieländern entwickelte und verbesserte Frequenzganganalyse (FRA)-Methode verwendet wird.
Er gilt für die Erkennung von Fehlern in der inneren Struktur von 63-kV-500-kV-Leistungstransformatoren.

Hauptmerkmale

1. Der Test kann durchgeführt werden, ohne den Deckel anzuheben und den Transformator zu zerlegen.

2. Verwenden Sie die beliebteste Sweep-Methode zum Messen.

3. Dieses Gerät kann Transformatoren messen, die über 6 kV liegen.

4. Es verwendet eine geteilte Struktur, der Testhost und der Host-Computer wurden über USB- oder Netzwerkverbindung verbunden, es kann frei verwendet werden, wenn es angeschlossen wurde.

5. Die Feldverdrahtung ist einfach und leicht zu bedienen.

6. Messdynamikbereich: -100 dB ~ 20 dB.

7. Die Analysesoftware ist leistungsstark, und die Software- und Hardwareindikatoren erfüllen die nationale Norm DL/T911-2004.

8. Sweep-Messung mit linearer oder logarithmischer Verteilung.

9. Der Antwortkanal verfügt über mehrere Bereiche und passt den Bereich während des Messvorgangs automatisch an.

Wichtigste technische Parameter

★ Scan-Modus:

1. Lineare Scan-Verteilung
   Scan-Messbereich: (10 Hz) - (10 MHz) 40000 Scanpunkte, Auflösung 0,25 kHz, 0,5 kHz und 1 kHz
2. Segmentfrequenz-Scan-Messverteilung

1. Amplitudenmessbereich (-120 dB) bis (+20 dB)
2. Amplitudenmessgenauigkeit: 0,1 dB
3. Scanfrequenzgenauigkeit: 0,01%
4. Signaleingangsimpedanz: 1 MΩ
5. Signalausgangsimpedanz: 50Ω
6. Signalausgangsamplitude: ± 20 V
7. Testwiederholungsrate: 99,9%
8. Abmessungen der Messgeräte (LxBxH) 300 x 340 x 120 (mm)
9. Abmessungen des Aluminiumgehäuses des Instruments (LxBxH) 310 x 400 x 330 (mm)
10. Gesamtgewicht: 13 kg
11. Betriebstemperatur: -10 °C bis +40 °C
12. Lagertemperatur: -20 °C bis +70 °C
13. Relative Luftfeuchtigkeit:<90 %, nicht kondensierend
