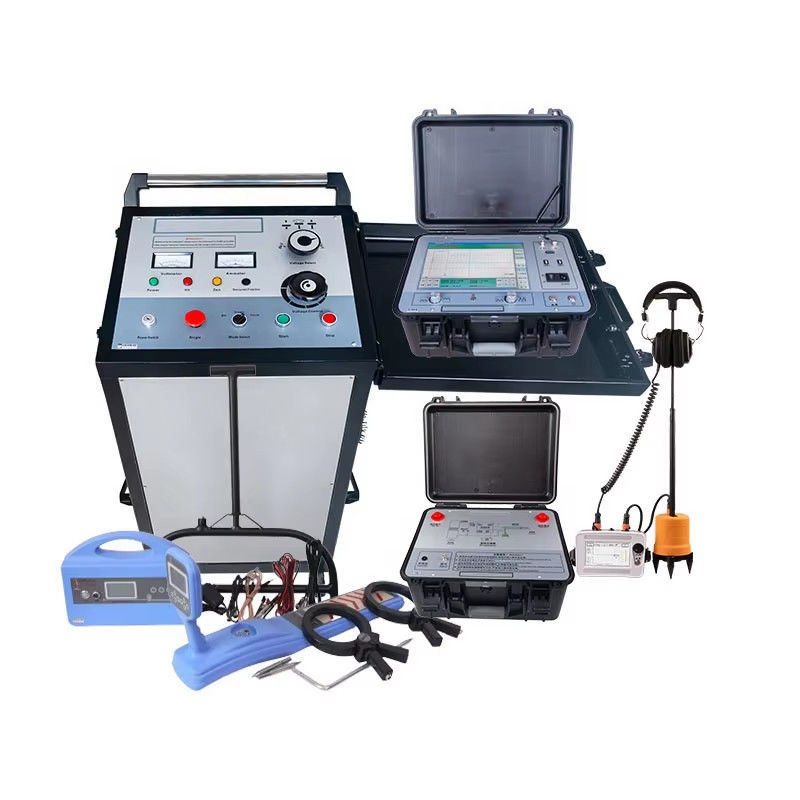

XZH Tragbares Kabelfehlerortungssystem XHGG502+XHDD503D+XHGX507+XHHV535-4TS
Das Geräte-Set wird verwendet, um den Hauptisolationsfehler von Stromkabeln mit Spannungsebenen von 35 kV und darunter genau und schnell zu erkennen; die Kabellänge zu kalibrieren; die Richtung und Tiefe der vergrabenen Kabel genau zu erfassen.
★Kabelfehler-Vorortung: mit dem Reflektometer XHGG502 basierend auf der Niederspannungs-Impulsreflexionsmethode (TDR) und der Hochspannungs-Abklingmethode (Überschlag) (DECAY), Mehrfachimpuls- (ARC)-Lichtbogenreflexionsmethode.
★Kabelführung, Erkennung der Verlegetiefe: Der Kabelrohrortungsgerät XHGX507 ist ein volldigitales Ortungsgerät mit übersichtlicher Anzeige und zuverlässiger Positionierung. Grafische Bedienungsanweisungen und akustische Signale machen es zum benutzerfreundlichsten Rohrohrortungsgerät, das heute erhältlich ist.
Betrieben mit einem wiederaufladbaren Akku, kann es auch die Kabeltiefe und den Strom anzeigen.
507 ist ein multifunktionaler Kabelfehlerprüfer, der zur Kabelfehlerortung, -identifizierung, umfassenden Prüfung von Weg und Tiefe verwendet werden kann.
★Kabelfehler-Feinortung: XHDD503D verwendet die akustisch-magnetische Synchronisationsmethode, ausgestattet mit einem 2048 J Stoßspannungsgenerator und einem intelligenten digitalen Signalempfänger.
Das tragbare Kabelfehlerortungssystem ist mit dem abnehmbaren ARC-Kabelfehlerortungsgerät mit ultrahoher Helligkeit, großem 12,1-Zoll-LCD-Bildschirm mit Touch-Steuerung ausgestattet, wodurch die Vorortung von Fehlern schnell, einfach und effizient erfolgt.
Der Hochspannungs-Stoßspannungsgenerator XHHV535-4TS mit 2048 J wird von einem Stoßspannungspegel-Schalter begleitet, mit dem die maximale Stoßimpulsenergie bei 8, 16 und 32 kV erreicht werden kann.
Es verfügt über Systeme zur Gewährleistung der Sicherheit des Bedieners und bietet eine zuverlässige und umfassende technische Lösung für Fehler in Nieder- und Mittelspannungskabeln.
|
Vorortungsmethoden |
Niederspannungs-Impulsmethode |
|
|
ARC (Mehrfachschuss) |
|
|
Hochspannungs-Überschlagmethode: ICE (Impulsstrommethode)DECAY (Spannungsabklingmethode) |
|
Anzeige |
12,1-Zoll-Industriecomputersteuerung, Touch-Bedienmodus |
|
System |
Windows-Betriebssystem, Super-Kabelverwaltung, automatische Erstellung von Testberichten. |
|
Funktion |
Geschwindigkeits-, Widerstands-, Entfernungsmessung |
|
Datenabtastrate |
60 MHz, 120 MHz, 240 MHz, 400 MHz |
|
Impulsamplitude |
400 Vpp |
|
Impulsbreite |
0,1 uS und 2 uS |
|
Messentfernung |
≥68 km |
|
Ableseauflösung |
0,1 m |
|
Testgenauigkeit |
＜0,5 m |
|
Kabellängenauswahl |
<1Km (short distance); <3Km (medium>3 km (große Entfernung) (Test-Niederspannungs-Impulsamplitude: 400 Vpp) |
|
Impulskoppler-Stehspannung |
35 kV DC |
|
Test-Blindzone |
Nein |
|
Datenspeicherung |
Mit der Funktion zum Speichern massiver Testwellenformen |
|
Stromversorgung |
Eingebauter wiederaufladbarer Lithium-Akku, er kann nach vollständiger Aufladung über 4 Stunden ununterbrochen arbeiten. |
|
Kommunikation |
Mit Standard-Drucker-USB-Schnittstelle |
|
Arbeitsbedingungen |
Temperatur -25℃～+65℃, relative Luftfeuchtigkeit 85 %, Luftdruck 750±30 mmHg; |
|
Volumen und Gewicht |
Kabelfehlerprüfer 430×380×220 mm - 8 kg;
Impulskoppler 430×380×220 mm - 7 kg. |
| -25℃-40℃, Luftfeuchtigkeit 5-90 % RH, Höhe <4500 m. |
Anzeige |
5-Zoll-Farb-LCD, 1024*600 Auflösung, mit Touch-Funktion |
| System |
Akustische und magnetische Wellen werden gleichzeitig auf dem Bildschirm angezeigt, und die Zeitdifferenz zwischen akustischen und magnetischen Wellen wird
automatisch berechnet und der Wert angezeigt. |
| Rauschunterdrückungsmodus (BNR) |
filtert effektiv Umgebungsstörgeräusche heraus |
| Verstärkung und Trigger einstellbar |
Der Verstärkungswert (0-7) des akustischen Signals und des magnetischen Signals kann eingestellt und der Triggerschwellenwert (0-100) kann
manuell eingestellt werden, was die Festlegung erleichtert |
| Tonkanal |
All-Pass: 100 Hz ~ 1500 Hz.
Tiefpass: 100 Hz ~ 400 Hz.
Hochpass: 150 Hz ~ 1500 Hz.
Bandpass: 200 Hz ~ 600 Hz. |
| Festpunktgenauigkeit |
0,1 m |
| Stromversorgung |
Wiederaufladbarer Lithium-Ionen-Akku, ununterbrochene Nutzungsdauer > 8 Stunden, Ladegerät: Eingang AC220V±10 %, 50 Hz; Nennausgang 8,4 V, 1 A.
Ladezeit: <6 Stunden |
| Volumen und Gewicht |
PVC-Schutzkoffer: 479 x 387 x 210, 7 kg |
| Nutzungsbedingungen |
-25℃-40℃, Luftfeuchtigkeit 5-90 % RH, Höhe <4500 m. |
| Kabelführung - XHGX507 |
Hauptzusammensetzung |
Sender, Empfänger, Sendeklemme, Empfangsklemme, A-Rahmen |
| Funktion |
Erfassen Sie die genaue Richtung und Tiefe von Erdkabeln und lokalisieren Sie Unterbrechungen, Kurzschlüsse und Mantelfehler inKabeln (kann Isolationsfehler bis zu 2 MΩ gegen Erde finden) und Kabel identifizieren. Eingebauter Ohmmeter zur Messung des Kabelschleifenwiderstands. |
| Stromversorgung |
Sowohl Sender als auch Empfänger mit 8,4 V Akku, kein Netzanschluss während des Tests erforderlich |
| Anzeige |
Volldigitales Ortungsgerät, grafische Anzeige, keine Kopfhörer während des Tests erforderlich, zuverlässige Positionierung. Mit Kabelverlegetiefenanzeige,
Stromanzeige. Mit Hintergrundbeleuchtungsfunktion zur Anpassung an den Nachtbetrieb |
| Verbindungsart der Sendersignalübertragung |
Direktverbindungsmethode, Kopplungsmethode, Induktionsmethode |
| Empfänger-Arbeitsmodus |
Talmethode (Nullwertmodus), Scheitelwertmethode (Spitzenmodus), Schrittspannungs- und Klemmenstrommethode (A-Rahmen) |
| Arbeitsfrequenz des Senders |
Niederfrequenz (815 Hz), Mittelfrequenz (8 kHz), Hochfrequenz (33 kHz), Hochfrequenz (83 kHz) |
| Arbeitsfrequenz des Empfängers |
Niederfrequenz (815 Hz), Mittelfrequenz (8 kHz), Hochfrequenz (33 kHz), Hochfrequenz (83 kHz), 50 Hz |
| Verstärkungsregelung |
Manuelle Einstellung, Dynamikbereich ist 100 dB |
| Max. Erkennungstiefe |
5-8 Meter |
| Arbeitstemperatur |
-10°C——+55°C |
| Senderschutz |
Überstrom- und Überhitzungsschutz |
| Gewicht und Volumen |
Äußerer Schutzkoffer: 720*435*210, 14 kg |
| Hochspannungs-Stoßspannungsgenerator XHHV535-4TS |
Stoßspannungspegel und EinstellungsbereicheBereiche |
Stufe 1: 0-8 kV
Stufe 2: 0-16 kV
Stufe 3: 0-32 kV |
| Stoßspannungspegel-Schalter |
Manuell |
| Spannungseinstellungsart |
Kontinuierlich |
| Anzeige |
Hochspannungsseitige Spannungsmessung, Anzeige der Ausgangsspannung und des Stroms in Echtzeit |
| Stoßenergie auf jeder Ebene |
Bis zu 2048 J |
| Betriebsart |
Einzeltrigger, Zyklus (alle 3-8 Sekunden einmal entladen, einstellbar), DC (Spannungsfestigkeitstest) |
| Betriebsartenschalter |
Manuell |
| Schlagzeit |
ca. 5 Sekunden für automatischen Schlag, beliebige Steuerzeit für manuellen Schlag |
| Schlagkraft |
2 kVA |
| Eingebauter Kondensator |
4μF/32kV, 16μF/16kV, 64μF/8kV Dreigangseinstellung |
| Sichere Schutzvorrichtung |
Mit Nullstartschutzfunktion, sicher und zuverlässig |
| Entladung |
Einzigartiges Hochspannungsmessdesign, im Stoppzustand entlädt es automatisch die interne Kapazität des Geräts |
| Arbeitsleistung |
AC 220V±10% 50Hz±2Hz (andere Spannung und Frequenz können angepasst werden) |
| DC-Spannungsfestigkeitstest |
Ausgangsspannungseinstellung und
Anzeigebereich 0-32 kV, Ausgangsstrom-Anzeigebereich 0-20 A |
| Brenndauer |
50 mA, Je niedriger die Spannung, desto höher der Strom |
| Anschlusskabel |
Hochspannungsausgangskabel: 5 m, Stromversorgungskabel: 3 m Schutzerdungskabel: 5 m, Stromkabel 2,5 m |
| Sicherheit |
Überspannungs-, Überstrom-, Überhitzungsschutz.
Automatische Entladung nach dem Betrieb. |
| Schutzart |
Nicht weniger als IP54 |
| Arbeitsleistung |
AC 220V±10% 50Hz±2Hz (andere Spannung und 60Hz optional) |
| Abmessungen (mm) |
534L×444B×805H |
| Gesamtgewicht |
Ungefähr 120 kg |
Wir können Ihnen eine kundenspezifische technische Lösung für LT MT HT Kabelfehlerortungsschemata anbieten.
