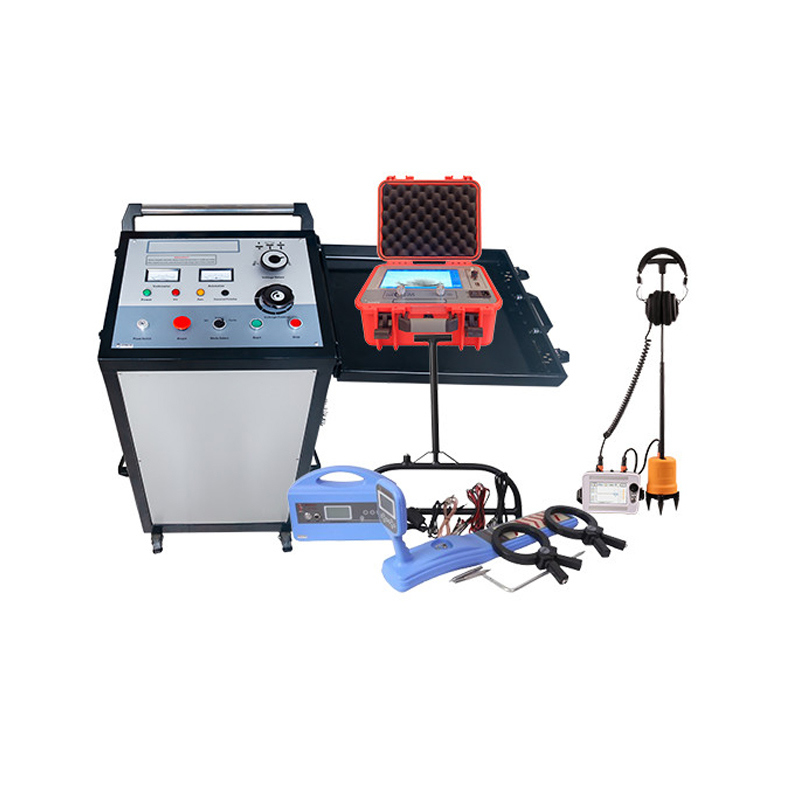

| Systemfunktion |
|
1. Verwenden Sie Gleichstrom oder Hochspannungsimpulse, um den Kabelfehlerpunkt zu überschlagen und zu entladen
2. Verwenden Sie das Wanderwellenreflexionsprinzip, um eine grobe Messung aller Arten von Hauptisolationsfehlern in Kabeln durchzuführen
3. Verwenden Sie die akustisch-magnetische Synchronisationsmethode, um eine präzise Messung aller Arten von Hauptisolationsfehlern in Kabeln durchzuführen
|
| I,HochSpannungsstoßgenerator XHHV535-4T |
| Ausgabemodus |
DC, Einzel, Zyklus |
| Ausgangsspannung |
0-8kV/0-16kV/0-32kV, drei Spannungen umschaltbar |
| Eingebauter Kondensator |
64μF/16μF/4μF |
| Entladungsenergie |
2048J |
| Schlagleistung |
2000VA |
| Impulsrate |
Automatischer Impuls für ca. 6 Sekunden, manueller Impuls für jede Steuerzeit |
| Stoßspannungspegel schalten |
Manuell |
| Spannungsanpassungsart |
Kontinuierlich |
| Anzeige |
Hochspannungsseitige Spannungsmessung, Anzeige der Ausgangsspannung und des Stroms in Echtzeit |
| Betriebsarten schalten |
Manuell |
| Dauerstrom |
60mA |
| Sicherheitsvorkehrungen |
Mit Nullstart-Schutzfunktion, sicher und zuverlässig |
| Entladung |
Einzigartiges Hochspannungsmessdesign, im Stoppzustand entlädt es automatisch die interne Kapazität des Geräts |
| Arbeitsleistung |
AC 220V±15% ,50Hz±2Hz |
| DC-Spannungsfestigkeitsprüfung |
Ausgangsspannung einstellbar und Anzeigebereich 0-35 kV, Ausgangsstrom-Anzeigebereich 0-20A |
| Brenndauer |
Fehlerkonditionierung (Brennen) mit Strom bis zu
60 mA @ 32 kV
|
| Sicherheit |
Überspannungs-, Überstrom-, Überhitzungsschutz.
Automatische Entladung nach dem Betrieb
|
| Schutzart |
Nicht weniger als IP54 |
| Abmessungen (mm) |
534L×444B×805H mm |
| Gesamtgewicht |
Nicht mehr als 120 kg |
| II,TDR-Kabelfehlerortungsgerät XHGG502A |
| Testmethode |
Niederspannungsimpuls, Impulsstrom, Impulsspannung, ARC-Mehrfachimpuls |
| Abtastrate |
1MHz～400MHz |
| Impulsausgang |
Unipolar |
| Impulsamplitude |
300V |
| Impulsbreite |
0,15μS/0,30μS /0,60μS/1,20μS/2,4μS/5,0μS/7,5μS/10μS |
| Messbereich |
≥120km |
| Messbereich |
100m/300m/500m/1km/3km/5km/10km/25km/50km/100km |
| Mindestauflösung |
0,07m |
| Messfehler |
≤±(0,5％×L+1m),L ist Kabellänge |
| Signalverstärkung |
0…100%, einstellbar |
| Ausbreitungsgeschwindigkeit |
10…999,9 m/µs |
| Ausgangsimpedanz |
Automatische Anpassung |
| Auslöser |
Automatische Fortsetzung
|
| Arbeitsbedingungen |
Temperatur -25℃～+65℃, relative Luftfeuchtigkeit 85%, atmosphärischer Druck 750±30mmHg |
| III,Kabelfehler-Pinpointer XHDD503C |
| Festpunktmodus |
Standardmodus, erweiterter Modus, Rauschunterdrückungsmodus, benutzerdefinierter Modus (ms, Wellenform) |
| Festpunktmethode |
Intelligente Zeitdifferenzmethode, elektromagnetische Inspektionsmethode, akustische Messmethode |
| Positioniergenauigkeit |
Festpunkt: 0,1 m, Pfad: 0,1 m |
| Anzeige |
TFT ultrahell 5 Zoll, 800×480 echte Farbe |
| Sprache |
Grafische Sprache ist intuitiver |
| Verstärkung |
120dB, vollautomatische Einstellung, kann auch manuell eingestellt werden |
| Frequenzbereich |
100～1600Hz |
| Dynamikbereich |
0～112dB (16 Gänge) |
| Synchroner Auslöser |
Akustischer vollautomatischer synchroner Auslöser; Magnetfeld vollautomatischer synchroner Auslöser |
| Erfassungsbereich |
0,00～99,99ms,75mV～75V |
| Sonde |
Automatische Stummschaltung, voll digitale intelligente Metallsonde |
| Kopfhörer |
600Ω militärische Technologie zur starken Rauschunterdrückung und Entstörung |
| Arbeitsleistung |
4*18650 Standard-Lithiumbatterie |
| Arbeitszeiten |
Mehr als 8 Stunden |
| Umgebungstemperatur |
-25～65℃; relative Luftfeuchtigkeit: ≤90% |
| Gewicht |
Host 0,6 kg; Sensor 1,4 kg |
| Wasserdichtigkeitsgrad |
IP65 |
| IV,Umfassender Kabelpfadtester |
| Sender |
|
| Ausgangsfrequenz |
Niederfrequenz (815 Hz), Mittelfrequenz (8 kHz), Hochfrequenz (33 kHz), Hochfrequenz (83 kHz) |
| Ausgangsleistung |
10W, vier Ausgangspegel: niedrig, mittel, hoch, voll |
| Ausgangsspannung |
150Vpp |
| Ausgabemodus |
Direktverbindungsmethode, Kopplungsmethode, Induktionsmethode |
| Anzeige |
Ausgabemodus, Frequenz, Ausgangsleistung, Schleifenwiderstand, Schleifenstrom, verbleibende Batteriekapazität, Gefahrenspannungswarnung usw. |
| Kopplungsklemme |
Kopplungsinnendurchmesser Φ150mm |
| Empfänger |
|
| Arbeitsmodus |
Verfolgung, Identifizierung, Schrittspannung |
| Empfangsfrequenz |
Niederfrequenz (815 Hz), Mittelfrequenz (8 kHz), Hochfrequenz (33 kHz), Hochfrequenz (83 kHz) |
| Anzeige |
Tiefe, Strom, Frequenz, Modus, Verstärkung, Signalstärke, Datum, Uhrzeit usw. |
| Erfassungstiefe |
≥10m |
| V Testkabel |
| (Hinweis: Aufgrund der Existenz von 35 kV Hochspannung werden spezielle Hochspannungskabel hergestellt und sollten während des Betriebs vom Standort ferngehalten werden.) |
| Hochspannungsausgangskabel |
Kernleiter 2,5 mm2 rot, Spannungsfestigkeit 50 kV DC, mit Abschirmung, Außendurchmesser 14 mm, Länge 10 Meter, einschließlich Installation einer großen Spule. |
| Erdungskabel |
Erdung 3-Spalte - Hauptkern 16 mm2 transparente Farbe, Zweig 2,5 mm2, Länge 10 Meter. Einschließlich Installation einer kleinen Spule. |
