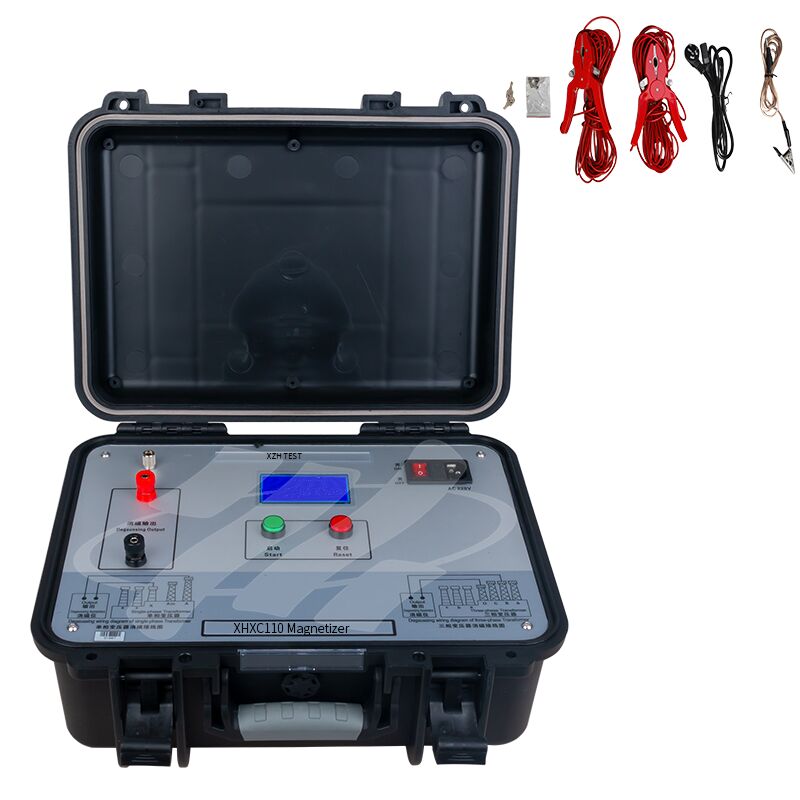

XHXC110 Leistungstransformator und Stromtransformator Demagnetisierer
Der XHXC110 ist ein spezielles Gerät, das entwickelt wurde, um Restmagnetismusgefahren in großen Leistungstransformatoren und Stromtransformatoren nach einem Gleichstromwiderstandstest zu beseitigen.Es spielt eine entscheidende Rolle beim Schutz dieser Geräte vor Einbrüchen und bei der Sicherstellung einer sicheren Inbetriebnahme..
Aufgrund der inhärenten Hysterese von ferromagnetischen Materialien bleibt der Restmagnetismus im Eisenkern nach Operationen wie Drehverhältnismessung und Gleichstromwiderstandsprüfung von Leistungstransformatoren.Dieser Restmagnetismus verursacht bei Inbetriebnahme des Transformators eine Halbzyklus-Sättigung des Eisenkerns und erzeugt erhebliche Harmoniken im Erregungsstrom.Dies erhöht nicht nur den reaktiven Stromverbrauch des Transformators, sondern kann auch zu Fehlfunktionen der Relaisschützer führen.Daher muß die Demagnetisierung vor der Inbetriebnahme des Transformators durchgeführt werden, um einen sicheren und normalen Betrieb zu gewährleisten.
Aufbauend auf der ursprünglichen Produktreihe verfügt die XHXC110 über einen zusätzlichen automatischen Demagnetisierungsmodus, der die Notwendigkeit wiederholter Benutzervorgänge beseitigt.Das Flüssigkristallmodul wurde vergrößert, um umfassendere Informationen anzuzeigen., und er hat eine zweiknopfige Bedienung: eine rote Taste zur Auswahl und zum Zurücksetzen und eine grüne Taste zur Bestätigung und zum Starten, um eine einfachere Bedienung zu gewährleisten.Die Entmagnetisierungszeit wurde von den ursprünglichen 30 Minuten auf weniger als 4 Minuten reduziert..
Gefahren des Magnetismus
- Auslöst eine Fehlfunktion der Transformator-Relaischutzvorrichtungen, was zu wiederholten Ausfällen bei der Inbetriebnahme des Transformators führt;
- Verursacht Spannungsschwellen, wenn Kurzschlussfehler an Transformator-Ausleitungen gelöscht werden,Fehlfunktion des Transformationsschutzes verursachen und zu einem vollständigen Stromausfall der Belastungen auf allen Seiten des Transformators führen;
- Der Einströmungstrom, der erzeugt wird, wenn ein entladener Transformator an der Unterstation A an die Stromversorgung angeschlossen ist, führt zu einem "sympathischen Einströmungstrom" in Betriebstransformatoren an den benachbarten Unterstationen B und C,Verursachen von Fehlstarts und großflächigen Stromausfällen;
- Einströmung kann Transformatoren und Leistungsschalter durch übermäßige elektrische Leistung beschädigen.
- Verursacht Schaltüberspannung, Schäden an elektrischer Ausrüstung;
- Gleichstromkomponenten bei Einströmung verursachen eine Übermagnetisierung von Stromtransformatormagnetischen Schaltkreisen,erhebliche Verringerung der Messgenauigkeit und der korrekten Betriebsgeschwindigkeit von Relaisschutzvorrichtungen;
- Eine große Anzahl von Harmoniken im Einströmungsstrom verschmutzt die Stromqualität des Stromnetzes erheblich.
- Verursacht plötzliche Anstiege oder Abfälle der Netzspannung, die den normalen Betrieb anderer elektrischer Geräte beeinträchtigen.
Leistungsmerkmale:
* Benutzt patentierte Technologie
* Drei-Phasen-Transformatoren erreichen die Demagnetisierung, indem sie nur die Phase B demagnetisieren;
* Funktionen automatische Stromstabilisierungsbeurteilung und 16-Bit-AD-Datenerfassung und -verarbeitung;
* Bietet manuelle/automatische Entmagnetisierungsmodi;
* Schnelle Demagnetisierungsgeschwindigkeit
* Der signifikante Demagnetisierungseffekt erhöhte sich von 80% auf über 90% pro Zyklus;
* kann direkt die aktuelle Linie der Gleichstromwiderstandsprüfung nutzen, wodurch die Integration mit Gleichstromwiderstandsprüfung erleichtert wird;
* Verwendet eine übersichtliche chinesische Schnittstelle mit Echtzeitanzeige der Entmagnetisierung;
* geeignet zur Beseitigung von Restmagnetismus in großen Leistungstransformatoren und Instrumententransformatoren von 35 kV und mehr vor der Inbetriebnahme;besonders geeignet für Großtransformatoren mit Spannungsniveaus von 330 kV und mehr;
* Dieses Produkt ist klein und leicht, weshalb es ideal für den Einsatz im Feld ist.
