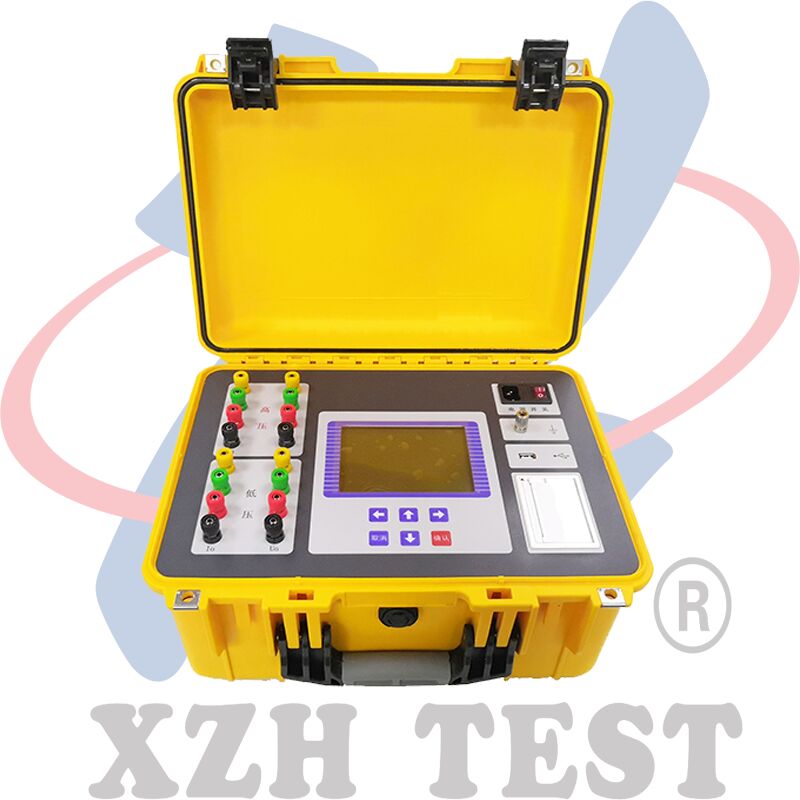

XHZ1320AX
Übersicht
Als Schlüsselkomponenten von Energiesystemen ist der langfristig zuverlässige Betrieb von Transformatoren entscheidend für die Gesamtstabilität und Zuverlässigkeit des Systems.
Der Gleichstromwiderstand von Transformatoren ist ein obligatorischer Test für die Herstellung (Halbfertig-/Fertigprodukte), die Installation, die Übergabe und die vorbeugende Wartung, der die Erkennung von Herstellungsfehlern (z. B. Probleme mit dem Spulenmaterial/Schweißen, lose Verbindungen, fehlende Litzen, Brüche) und betrieblichen Gefahren ermöglicht. Um eine schnelle Gleichstromwiderstandsmessung zu ermöglichen, hat unser Unternehmen den Transformator-Gleichstromwiderstandstester unter Verwendung eigener Technologie entwickelt. Dieser Tester der neuen Generation integriert die Magnetisierungsmethodenprüfung, die Dreiphasenprüfung (Yn, Y, △) und die Entmagnetisierung und ist somit ideal für große Leistungstransformatoren. Er verfügt über einen hochauflösenden Echtfarben-LCD-Bildschirm, Touch + Drehknopfbedienung für einfache Bedienung vor Ort, chinesische Menüaufforderungen für intuitive Bedienung, einmalige Verdrahtung für alle Tests, hohe Geschwindigkeit, hohe Genauigkeit und einen großen Messbereich.
Hauptfunktionen und -merkmale
- Das Gerät kann Dreiphasenmessungen an Yn-, Y- und Δ-Wicklungen durchführen und die Dreiphasen-Unwuchtrate berechnen.
- Die Teststromversorgung hat einen maximalen Ausgangsstrom von 20 A und einen Testbereich von 0–25 kΩ, was den Testanforderungen der meisten Transformatoren entspricht. Es integriert auch Magnetisierungs- und Entmagnetisierungsfunktionen, um verschiedene Testanforderungen vor Ort zu erfüllen.
- Das Gerät berechnet während des Tests automatisch die Widerstandsänderungsrate über 5, 15 und 30 Sekunden und unterstützt die Tester bei der Beurteilung der Stabilität der Testdaten und der Vermeidung von Fehlablesungen.
- Das Gerät verfügt über mehrere Schutzfunktionen, darunter Rück-EMK-Schutz, Leitungsbruchschutz und Stromausfallschutz.
- Das Gerät ist mit einem Thermodrucker ausgestattet, verfügt über eine integrierte Speicherkapazität von 200 Datensätzen und unterstützt die groß angelegte Speicherung über einen USB-Stick.
- Der 7-Zoll-Echtfarbbildschirm in Industriequalität zeichnet sich durch ein sauberes und einfaches Design, volle Touch-Steuerung und Ein-Knopf-Shuttle-Bedienung aus, wodurch eine komfortable und bequeme Mensch-Maschine-Interaktionserfahrung geschaffen wird.
Packungsinhalt
Öffnen Sie beim Erhalt des Versandkartons diesen und prüfen Sie ihn auf Schäden. Wenn der Versandkarton beschädigt ist oder das Polstermaterial Dellen aufweist, benachrichtigen Sie bitte das Versandunternehmen und Ihr nächstgelegenes Verkaufsbüro.
Bitte prüfen Sie, ob Sie die folgenden Artikel im kompletten Satz der Ausrüstung erhalten haben:
Standardkonfiguration:
1 Tester
1 Satz Messleitungen (jeweils 2 gelbe, grüne, rote und schwarze)
1 dreipoliges Netzkabel
1 Erdungskabel
3 Sicherungen
2 Rollen Druckerpapier
Vorsichtsmaßnahmen:
Schalten Sie beim Testen der Leerlauf-Stufenschalterwicklung den Leerlauf-Stufenschalter während des Tests oder bevor die Wicklung vollständig entladen ist, nicht um.
Entfernen Sie während des Tests oder der Entladung nicht die Messleitungen und trennen Sie nicht den Netzschalter.
Während des Transformator-Tests muss die ungemessene Wicklung des Transformators offen sein.
