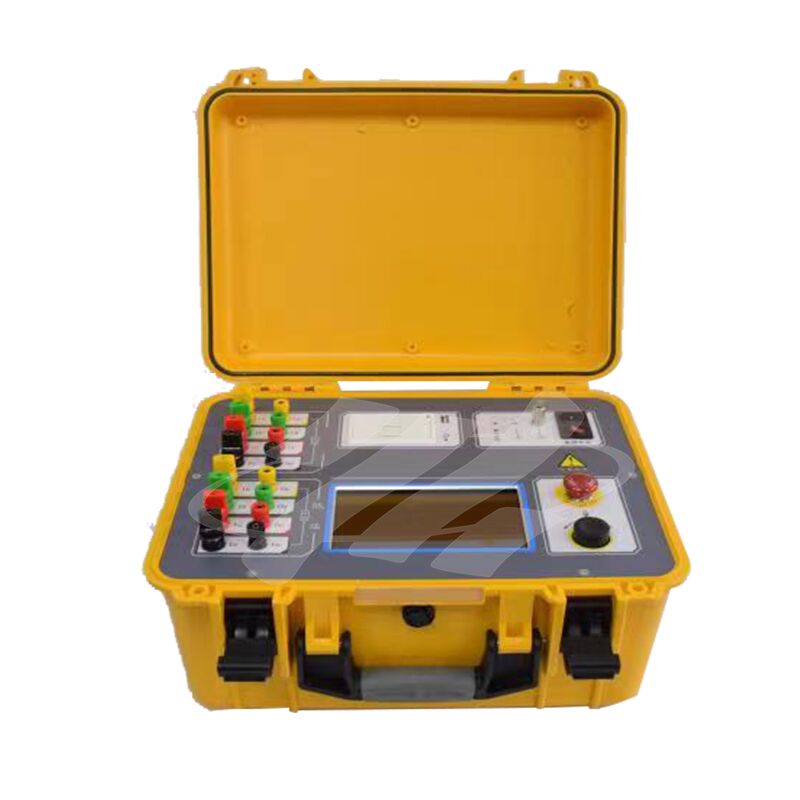

XH1340A
Die Prüfung des Gleichstromwiderstands von Transformatoren ist ein obligatorischer Punkt für Halbfertigprodukte, Endprodukt-Werksinspektionen, Installationen, Übergabetests und vorbeugende Wartungsarbeiten, die von Energieabteilungen während der Transformatorenherstellung durchgeführt werden. Sie erkennt effektiv Herstellungsfehler wie falsche Auswahl des Spulenmaterials, Schweißfehler, lose Verbindungen, fehlende Leiterlitzen und Drahtbrüche sowie potenzielle Gefahren, die nach dem Betrieb auftreten.
Um die Nachfrage nach einer schnellen Messung des Gleichstromwiderstands von Transformatoren zu befriedigen, hat unser Unternehmen unter Nutzung seiner proprietären technischen Stärken einen Transformator-Gleichstromwiderstandstester entwickelt. Dieser Rapid-Tester der neuen Generation integriert die Magnetisierungsmethodenprüfung, die Dreiphasenprüfung (Yn, Y, △) und Demagnetisierungsfunktionen und ist damit ein ideales Gerät zur Messung des Gleichstromwiderstands in großen Leistungstransformatoren. Ausgestattet mit einem hochauflösenden LCD-Display mit echter Farbe und großem Bildschirm unterstützt es Touch-Steuerung und Shuttle-Knopf-Bedienung für eine bequeme Vor-Ort-Nutzung. Mit chinesischen Menüaufforderungen ist die Bedienung einfach und intuitiv: Alle Gleichstromwiderstandstests können mit einer einzigen Verdrahtung abgeschlossen werden, was eine schnelle Testgeschwindigkeit, hohe Genauigkeit und einen weiten Messbereich gewährleistet.
Leistungsmerkmale
★ Dreiphasenmessung kann verwendet werden, um Yn-, Y- und Δ-Wicklungen zu testen, und die Dreiphasen-Unwuchtrate kann berechnet werden.
★ Die Teststromversorgung hat einen maximalen Ausgangsstrom von 40 A und einen Testbereich von 0-25 kΩ, was die Testanforderungen der meisten Transformatoren erfüllt. Sie integriert auch Magnetisierungs- und Demagnetisierungsfunktionen, um verschiedene Vor-Ort-Testanforderungen zu erfüllen.
★ Der Testprozess kann automatisch die Widerstandsänderungsrate bei 5S, 15S und 30S berechnen und so die Tester bei der Beurteilung der Stabilität der Testdaten unterstützen und Fehlablesungen verhindern.
★ Das Instrument verfügt über mehrere Schutzfunktionen, darunter 380-V-Fehlanschlussschutz, Rück-EMK-Schutz, Leerlaufschutz und Stromausfallschutz sowie eine Erdungsdraht-Trennungsalarmfunktion.
★ Das Instrument ist mit einem Thermodrucker ausgestattet, mit einer integrierten Speicherkapazität von 200 Datensätzen und Unterstützung für die groß angelegte Speicherung über einen USB-Stick.
★ Ein industrietaugliches 7-Zoll-Display mit echter Farbe und großem Bildschirm mit sauberem und einfachem Design, voller Touch-Steuerung und Ein-Knopf-Shuttle-Bedienung, wodurch eine komfortable und bequeme Mensch-Maschine-Interaktionserfahrung geschaffen wird.
Fehlerbehebung
1. Beim Testen der Leerlauf-Stufenschalterwicklung ist das Schalten des Leerlauf-Stufenschalters während des Tests oder bevor er vollständig entladen ist, nicht zulässig;
2. Testleitungen dürfen während des Tests nicht entfernt werden;
3. Während der Hochspannungsanschlussprüfung müssen die Mittelspannungs- und Niederspannungsanschlüsse des Transformators offen sein;
