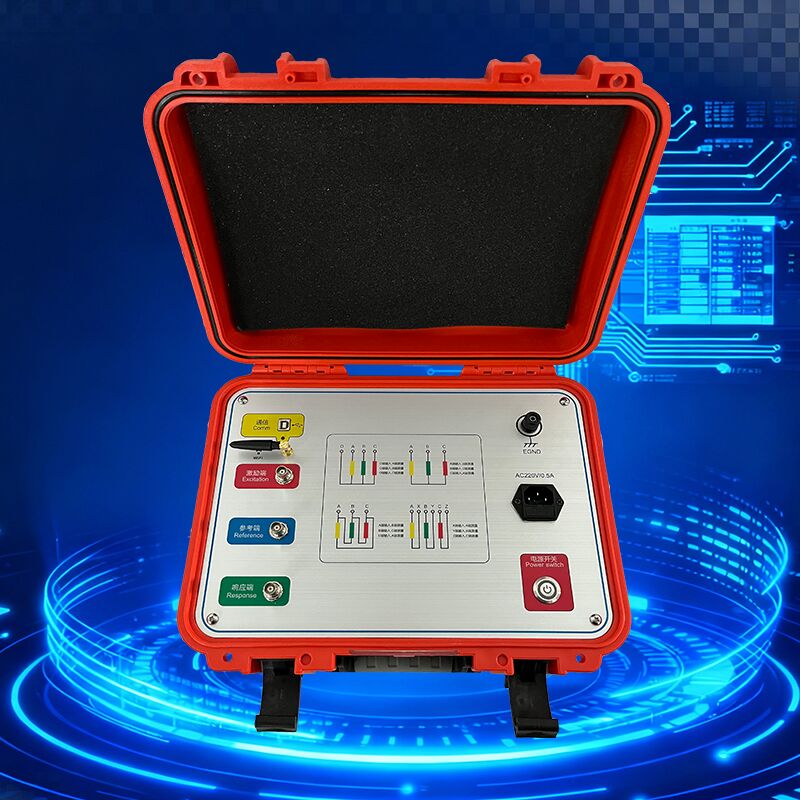

XHBX1501
Produktübersicht
Wenn ein Transformator entworfen und gebaut wird, sind seine Spulen und das interne Layout in Stein gemeißelt. Bei Mehrfachwicklungs-Transformatoren haben Spulen, die in Spannungsebene und Wicklungsmethode übereinstimmen, festgelegte Ci- und Li-Parameter—ihre Frequenzbereichsantworten sind also festgelegt, und die Dreiphasen-Spulenfrequenzmuster können direkt verglichen werden.
Probleme wie Kurzschlüsse (während der Prüfung), Transportschäden (Spulenbewegung) oder Spulenverformung durch elektromagnetische Belastung (während Störungen) verändern die verteilten Parameter der Wicklung. Dies stört die ursprünglichen Frequenzeigenschaften des Transformators: Denken Sie an Verschiebungen der Antwortamplitude oder der Resonanzfrequenzen. Unser Transformator-Wicklungsprüfer verwendet eine Antwortanalyse, um diese Probleme zerstörungsfrei zu erkennen—er ist perfekt für die Überprüfung interner Fehler in 63 kV bis 500 kV Leistungstransformatoren.
Das Testgerät misst, wie die Wicklungsparameter auf verschiedene Frequenzen reagieren, und wandelt diese Daten dann in Erkenntnisse über den Verformungsgrad um: Es betrachtet, wie groß die Veränderungen sind, wo/wann sich Frequenzantworten verschieben und allgemeine Trends. Mit diesen Informationen können Sie feststellen, ob ein Transformator stark beschädigt ist und eine vollständige Überholung benötigt.
Auch wenn Sie keine alten Frequenzdaten für einen funktionierenden Transformator haben, können Sie Fehler immer noch beurteilen, indem Sie fehlerhafte Spulenspektren vergleichen. Originale Wicklungsdaten erleichtern jedoch die Verfolgung der Leistung, die Analyse von Unfällen und die Planung der Wartung erheblich.
Dieses Testgerät kombiniert einen Laptop mit einem Ein-Chip-Mikrocomputer für hochpräzise Messungen. Es ist klein, einfach zu bedienen (befolgen Sie das Handbuch oder nehmen Sie an einer kurzen Schulung teil) und verfügt über alle Test-/Analysewerkzeuge, die Sie benötigen—kein technischer Experte erforderlich.
Technische Parameter
| In-Phase-Test-Wiederholbarkeit |
99,9% |
| Signalausgangsamplitude |
±20V |
| Signalausgangsimpedanz |
50Ω |
| Signaleingangsimpedanz |
1MΩ |
| Abtastfrequenzgenauigkeit |
0,005% |
Leistungsmerkmale
- Hochgeschwindigkeits-Dual-Channel-16-Bit-A/D-Abtastung (Wellenformkurven zeigen deutliche Veränderungen während der Vor-Ort-Tests, wenn der Abzweigschalter gewechselt wird).
- Die Signalausgangsamplitude ist softwaregesteuert einstellbar, mit einer maximalen Spitzenamplitude von ±10V.
- Der Computer analysiert automatisch die Testergebnisse und generiert elektronische Dokumente (Word).
- Das Instrument verfügt über ein duales Messsystem mit sowohl linearer Sweep-Frequenzmessung als auch segmentierter Sweep-Frequenzmessung, kompatibel mit den beiden aktuellen technischen Ansätzen, die in China verwendet werden.
- Die Amplituden-Frequenz-Eigenschaften erfüllen die nationalen technischen Spezifikationen für Amplituden-Frequenz-Charakteristik-Tester. Die horizontale Achse (Frequenz) hat sowohl lineare als auch logarithmische Skalen, so dass die gedruckte Kurve entweder eine lineare oder eine logarithmische Skalenkurve sein kann, die der Benutzer nach seinen Bedürfnissen auswählen kann.
