Wenn die Konstruktion und die Konstruktion eines Transformators abgeschlossen sind, sind seine Spulen und die innere Einrichtung für immer eingestellt.Spulen mit derselben Spannungsklasse und Wicklungstechnik haben feste Ci- und Li-Parameter, was bedeutet, dass auch die Frequenz-Domänen-Reaktion jeder Spüle festgelegt ist., und die Frequenzmuster der Dreiphasenspulen verglichen werden können.

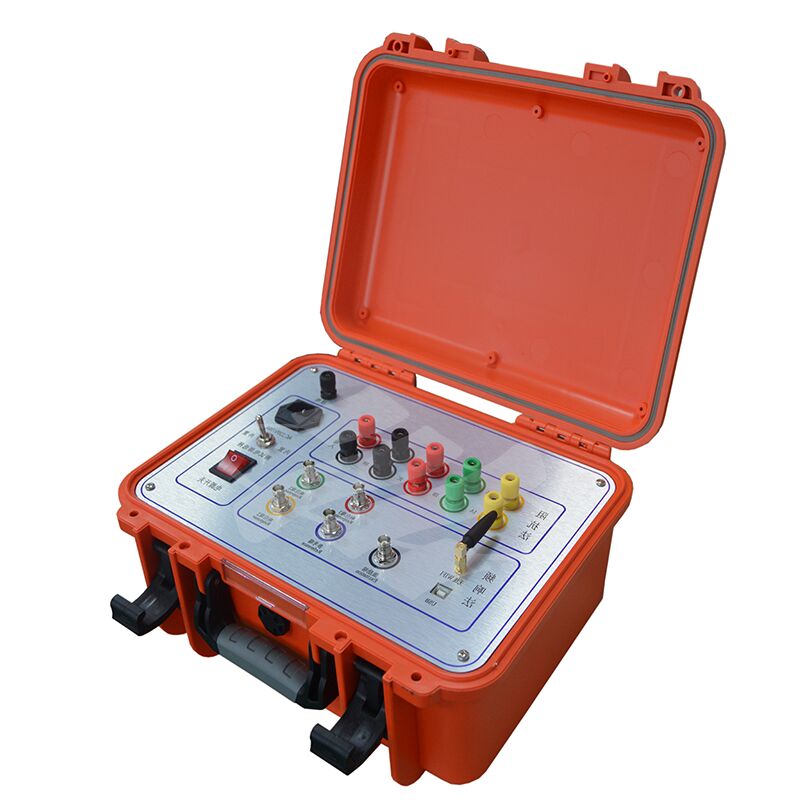

Dinge wie Kurzschlüsse (zwischen Kurven oder Phasen) während des Tests, Stöße im Transport, die Spulen bewegen,oder Spulenverformung durch elektromagnetische Anziehung während Kurzschluss/Fehlerlauf ändert die verteilten Parameter der Wicklungen des TransformatorsDies verändert die ursprünglichen Frequenz-basierten Eigenschaften des Transformators: denken Sie an Veränderungen in der Stärke der Frequenzantwort oder an Verschiebungen in den Schlüsselresonanzfrequenzen.Der Transformator Winding Tester ist eine neue Art von nicht zerstörerischem Werkzeug, um auf interne Transformatorfehler zu achten., und funktioniert für 63 kV bis 500 kV Leistungstransformatoren.
Dieser Tester misst und quantifiziert, wie die internen Wicklungsparameter des Transformators in verschiedenen Frequenzbereichen reagieren.Es ermittelt, wie sehr sich die Wicklungen verändert haben, indem man sich anschaut, wie groß diese Parameterverschiebungen sindSie können die Ergebnisse von dort aus verwenden, um festzustellen, ob der Transformator schwer beschädigt ist und eine größere Reparatur benötigt.
Technische Parameter
| Amplitudenmessbereich |
(-120 dB) bis (+20 dB) |
| Genauigkeit der Amplitudemessung |
0.1 dB |
| Frequenzgenauigkeit des Scannens |
00,005% |
| Impedanz des Signalleitens |
1MΩ |
| Impedanz der Signaluftgabe |
50Ω |
| Ausgangsamplitude des Signals |
± 20V |
Andere technische Parameter
1Amplitudenmessbereich: (-120 dB) bis (+20 dB)
2Amplitudenmessgenauigkeit: 0,1 dB
3- Frequenzgenauigkeit: 0,005%
4Impedanz des Signals: 1MΩ
5Impedanz des Signals: 50Ω
6. Ausgangssignal Amplitude: ±20V
7- Wiederholbarkeit des Phase-Tests: 99,9%
8- Messgeräte Abmessungen (L x W x H): 340 x 240 x 210 (mm)
9. Instrumente aus Aluminiumlegiertem Gehäuse Abmessungen (L x W x H): 370 x 280 x 260 (mm), Kabelbox aus Aluminiumlegiertem Gehäuse Abmessungen (L x W x H): 420 x 300 x 300 (mm)
10Gesamtgewicht: 20 kg
11Betriebstemperatur: -10°C bis +40°C Lagertemperatur: -20°C bis +70°C
Relative Luftfeuchtigkeit: < 90%, nicht kondensierend
