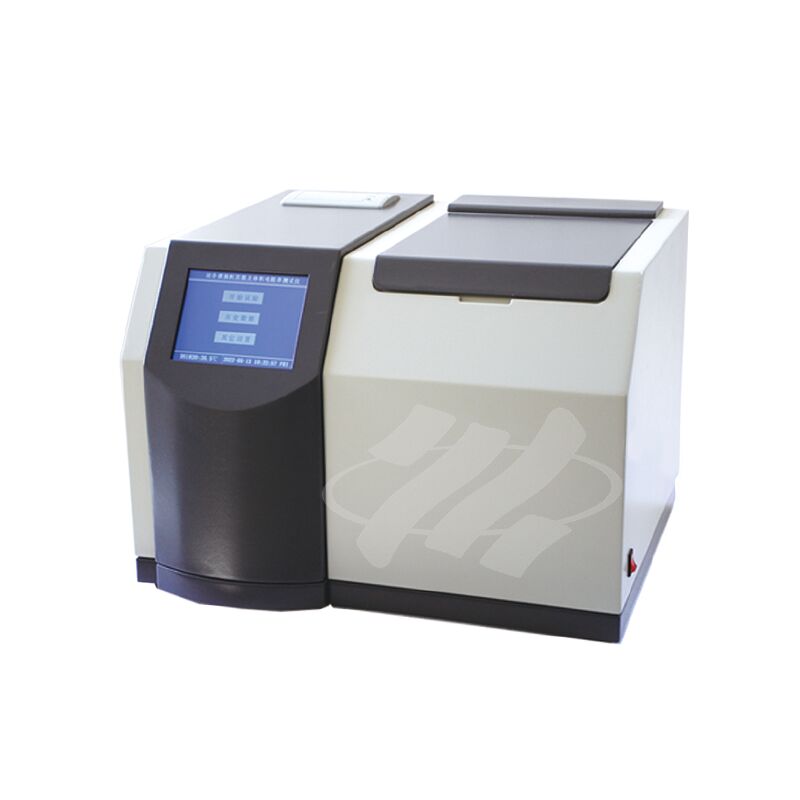

Isolieröl-Tester mit Drei-Elektroden-Struktur

XHYS101

Die Isolieröl-Dielektro-Verlust-Tester ist in erster Linie zur Messung des dielektrischen Verlustwerts, der Permittivität und des Volumenwiderstands von Isolierflüssigkeiten, die in elektrischen Anlagen verwendet werden, ausgelegt.Dieses Gerät, das eine Mikrocomputertechnologie mit einem einzigen Chip verwendet, führt automatisch eine vollständige Abfolge von Operationen aus, einschließlich Temperaturerhöhung, Temperaturregelung, Datenprobenahme, Berechnung,Anzeige, Druck und Datenspeicherung.

Leistungsmerkmale:

(1) Der Ölbecher hat eine Struktur von drei Elektroden gemäß der nationalen Norm GB/T5654-2007, mit einem Elektrodenabstand von 2 mm,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.

(2) Das Gerät verwendet mittelfrequente Induktionsheizung und einen PID-Temperaturregelungsalgorithmus.einheitliche Heizung, schnelle Geschwindigkeit und bequeme Steuerung, um sicherzustellen, dass die Temperatur innerhalb des vorgegebenen Temperaturfehlerbereichs streng kontrolliert wird.

(3) Der interne Standardkondensator ist ein SF6-gasgefüllter Drei-Elektroden-Kondensator. Die dielektrischen Verluste und die Kapazität dieses Kondensators werden nicht durch Umgebungstemperatur und Luftfeuchtigkeit beeinflusst.Gewährleistung der Genauigkeit des Messgeräts auch nach längerem Gebrauch.

(4) Umfassende Schutzfunktionen: Bei Überspannung, Überstrom oder Kurzschluss bei hoher Spannung kann das Gerät die hohe Spannung schnell abschalten und eine Warnmeldung ausstrahlen.Eine Warnmeldung wird auch ausgegeben, wenn der Temperatursensor ausfällt oder nicht angeschlossen ist.

Im mittelfrequenten Induktionsheizofen wird ein Temperaturbegrenzungsrelais installiert. Wenn die Temperatur 120 Grad Celsius übersteigt, löst sich das Relais und die Heizung stoppt.

(5) Bequeme Einstellungen der Prüfparameter: Temperaturbereich: 40 bis 120°C, Wechselspannungsbereich:

200 bis 2200 V, Gleichspannungsbereich: 0 bis 500 V.

(6) Verwendet ein großes TFT-Full-Colour-LCD-Touch-Display für eine klare Darstellung.

(7) Eingebaute Echtzeituhr; Datum und Uhrzeit des Tests können zusammen mit den Testergebnissen gespeichert, angezeigt und gedruckt werden.

(8) Kalibrierungsfunktion für leere Elektrodenbecher: Messen der Kapazität und des dielektrischen Verlustfaktors der leeren Elektrodenbecher, um den Reinigungs- und Montagestatus der leeren Elektrodenbecher zu bestimmen.Die Kalibrierdaten werden automatisch gespeichert, um eine genaue Berechnung der relativen Permittivität und des Gleichstromwiderstands zu erleichtern..

(9) Das Gerät basiert auf der RAM9-Plattform und bietet eine hohe Genauigkeit und Geschwindigkeit.

Technische Spezifikation

☆ Stromversorgungsspannung: 220V ± 10% Wechselstrom

☆ Stromversorgungsfrequenz: 50 Hz/60 Hz ± 1%

☆ Messbereich: Kapazität: 5pF ≈ 200pF

Relative Durchlässigkeit: 1.000 ¢30.000

Dielektrische Verlustfaktor: 0,00001 ‰ 100

Gleichstromwiderstand: 2,5 MΩm20 TΩm

Messgenauigkeit: Relative Durchlässigkeit: ± 1 × 10) % der Messwerte

Dielektrische Verlustfaktor: ± 5% der Messung ± 0,0002)

Gleichstromwiderstand: ± 10% der Messwerte

Auflösung: Kapazität: 0,01 pF

Relative Durchlässigkeit: 0.001

Dielektrische Verlustfaktor: 0.00001

Temperaturmessbereich: 40 ̊120°C

Temperaturmessfehler: ±0,5°C

Wechselstromversuchsspannung: 200-2200V, kontinuierlich einstellbar, Frequenz 50 Hz

Gleichspannung: 0 ̊500V, kontinuierlich einstellbar

Stromverbrauch: 500 W

Umgebungstemperatur: 0°C-40°C

Relative Luftfeuchtigkeit: < 75%
