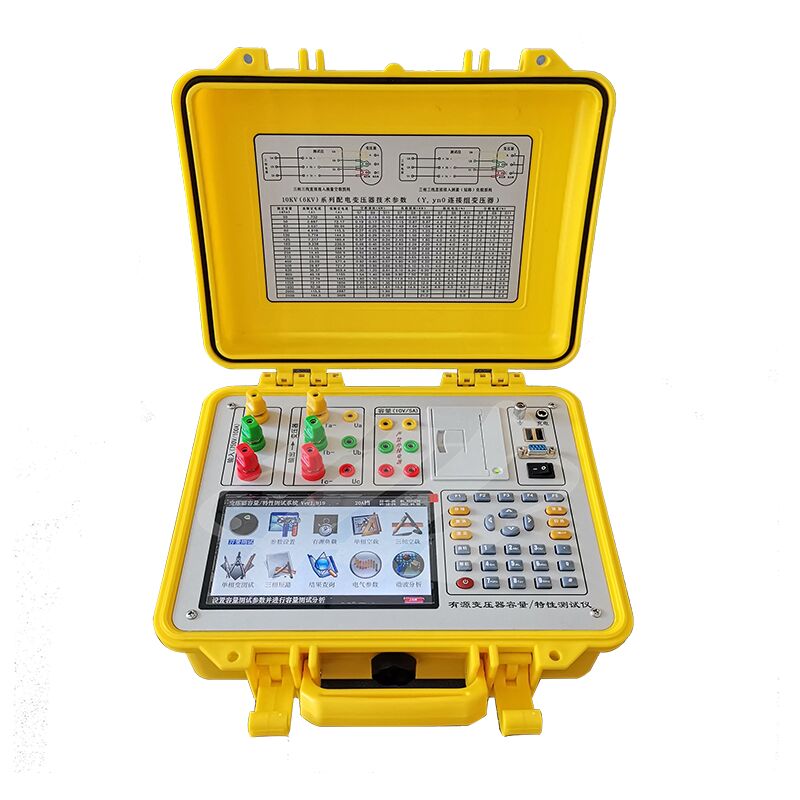

Hochleistungs-Drei-Phasen-Transformator-Kapazitätsprüfer

Produktübersicht

Der Transformatorcharakteristischen Tester der Baureihe XHTX1318 ist ein hochpräzises Instrument zur Messung charakteristischer Parameter von Transformatoren, einschließlich Kapazität, Leistung ohne Last,und LastleistungEs funktioniert als integrierte Lösung, die einen Transformatorkapazitätstester und einen Transformator-Karakteristikparameter-Tester kombiniert.Dieses Gerät ist in der Lage, präzise Messungen einer ganzen Reihe von Leistungsfrequenzparametern für verschiedene Arten von Transformatoren durchzuführen, wie z. B. Kapazität, Modelltyp, Strom ohne Last, Verlust ohne Last, Kurzschlussverlust (Last) und Impedanzspannung.

Leistungsmerkmale:
★ 1. Messung der Kapazität verschiedener Verteiltransformatoren; passive Messung, praktisch und präzise.

★ 2. Eingebettete Stromversorgung, erzeugt automatisch eine dreiphasige Hochleistungsprüfstromquelle.

★ 3. Messung des Stroms ohne Last, des Verlustes ohne Last, der Kurzschlussspannung und des Kurzschlussverlustes verschiedener Transformatorentypen.

★ 4. Bestimmt das Modell des getesteten Transformators durch Tests ohne Last, einschließlich: ölgetränktes S7, S9, S11, S13, S15, S20, S21, S22, S25; trockenes SCB9, SCB10, SCB11, SCB12, SCB13,SCB14, SCB15, SCB17, SCB18, SCB19 und andere Transformatoren.

★ 5. Fügt automatisch die Korrektur der Wellenformverzerrung und Temperaturkorrektur durch (bietet zwei Methoden: einfache Temperaturkorrektur und separate Korrektur zusätzlicher Verluste),Spannungskorrektur (Nichtlastprüfung unter Nicht-Nennspannung), und Stromkorrektur (Kurzschlusstest unter nicht nominierten Strombedingungen), der für Einheiten, denen die Bedingungen für die Kurzschlusstestung von Transformatoren mit größerer Leistung fehlen, sehr geeignet ist.

★ 6. Messen des Harmonikgehalts von 2 bis 32 und der gesamten harmonischen Verzerrung von Spannung und Strom.

★ 7. Erledigt einfache Vektoranalysen und zeichnet Vektordiagramme.

★ 8. Zeigt Wellenformdiagramme verschiedener elektrischer Parameter an und funktioniert wie ein Oszilloskop.

★ 9. Breiter Spannungsbereich: Die maximale Spannung kann bis zu 750 V gemessen werden, was die Genauigkeit ohne Wechsel von Spannungsbereichen gewährleistet.

★ 10. Der Strombereich ist in hohe und niedrige Bereiche unterteilt, wodurch ein maximaler Messbereich von 100 A und eine genaue Messung von Amplituden auf Millivolt-Ebene gewährleistet werden.die Anforderungen an die PT-Impedanzspannungsmessung erfüllen.

★ 11. Kapazitätsmessbereich: 20 kVA bis 800000 kVA (Drei-Phasen-Transformatoren)

5 kVA bis 100000 kVA (Einphasentransformatoren)

★ 12. Batterie Restleistung Prozentsatz Anzeige Funktion, nicht nur ein einfacher Low-Batterie-Alarm. ★ 13. Großer Bildschirm, hohe Helligkeit Farb-LCD-Display,Vollständige chinesische Zeichenmenüs und Bedienungsanweisungen ermöglichen eine benutzerfreundliche Mensch-Maschine-Interaktion. Leitfähige Silikon-Touchknöpfe vereinfachen die Bedienung und verlängern die Lebensdauer der Tasten.

★ 14. Die Benutzer können die Testdaten jederzeit mit einem Miniaturdrucker drucken.

★ 15. Speicherfunktion für Testergebnisse, mit der 200 Sätze Kapazitätstests gespeichert werden können.

Technische Parameter
☆ 1. Eingangsmerkmale

Aktivteil:

Spannungsmessbereich: 0~10V

Strommessbereich: 0~10A

Passivteil:

Spannungsmessbereich: 0~750 V breiter Bereich.

Strommessbereich: 0~20A~100A interner doppelter Bereich, automatische oder manuelle Auswahl.

☆ 2. Genauigkeit

Spannung: ±0,2%

Strom: ±0,2%

Leistung: ±0,2% (CosΦ>0,2), ±0,3% (0.02

☆ 3. Betriebstemperatur: -25°C bis +65°C

☆ 4. Ladeversorgung: Wechselstrom 160V~260V

☆ 5. Dämmung: (1) Dämmungswiderstand zwischen Spannungs- und Strom-Eingangsterminalen und Gehäuse ≥ 100MΩ.

⑵, Das Betriebsstrom-Eingangsgerät und das Gehäuse halten eine Leistungsfrequenz von 2 kV (RMS) für 1 Minute aus.
