2048J 32kV integriertes Kabelfehlerprüfsystem für die Diagnostik von Untergrundkabeln
  • 2048J 32kV integriertes Kabelfehlerprüfsystem für die Diagnostik von Untergrundkabeln
  • 2048J 32kV integriertes Kabelfehlerprüfsystem für die Diagnostik von Untergrundkabeln
  • 2048J 32kV integriertes Kabelfehlerprüfsystem für die Diagnostik von Untergrundkabeln
  • 2048J 32kV integriertes Kabelfehlerprüfsystem für die Diagnostik von Untergrundkabeln
  • 2048J 32kV integriertes Kabelfehlerprüfsystem für die Diagnostik von Untergrundkabeln
  • 2048J 32kV integriertes Kabelfehlerprüfsystem für die Diagnostik von Untergrundkabeln

2048J 32kV integriertes Kabelfehlerprüfsystem für die Diagnostik von Untergrundkabeln

Produktdetails:
Place of Origin: Shaanxi
Markenname: XZH TEST
Zertifizierung: CE
Model Number: XHHV535-4TSB
Ausführliche Information
Place of Origin:
Shaanxi
Markenname:
XZH TEST
Zertifizierung:
CE
Model Number:
XHHV535-4TSB
Hervorheben:

High Light

Hervorheben:

2048J Integriertes Kabelprüfsystem

,

TDR-Fehlerortungsgerät mit Touchscreen

,

Drei-Modus Gleichspannung

Trading Information
Minimum Order Quantity:
1unit
Preis:
Verhandlungsfähig
Packaging Details:
wooden packaging
Payment Terms:
T/T
Supply Ability:
100 unit per month
Produkt-Beschreibung
Systemübersicht

Das XHHV535-4TSB ist ein integriertes Kabelfehler-Prüfsystem zur Erkennung von Hauptisolationsfehlern in Stromkabeln mit Spannungspegeln von 35kV und darunter sowie zur Kalibrierung der Kabellänge. Das System besteht aus zwei integrierten Komponenten: einem Touchscreen-TDR-Kabelfehlerprüfgerät und einem Hochspannungs-Impulsgenerator, die zusammen eine komplette schlüsselfertige Diagnoselösung bilden.

Dieses Kabelfehler-Prüfsystem ist anwendbar auf niederohmige Kurzschluss-, Unterbrechungs- und Bruchfehler in Stromkabeln, Hochfrequenz-Koaxialkabeln, Straßenbeleuchtungskabeln und Erdkabeln verschiedener Materialien und mit unterschiedlichen Querschnitten und Medien, sowie auf Hochohm-Leckage- und Hochohm-Überschlagfehler. Die technischen Parameter entsprechen GB/T 18268.1, DL/T 849.1-2019 und JJF1042-2020.

Systemkomponenten
Kabelfehlerprüfgerät
  • Touchscreen-Bedienung mit zentraler Mikrocontroller-Steuerung
  • Integrierter Lithium-Ionen-Akku mit hoher Kapazität für eigenständigen Feldeinsatz
  • Wanderwellenmethode für TDR-Kabelfehler-Vorortung
  • Drei Prüfmodi: Niederspannungs-Impuls, Hochspannungs-Überschlag, Mehrfach-Impuls (ARC)
  • Unabhängige Stromversorgung verhindert Störungen während der Impulsentladung
  • Integrierter Megohmmeter zur Messung des Isolationswiderstands
  • Funktionen zur Wellenformspeicherung und Dateiverarbeitung
Hochspannungs-Impulsgenerator
  • AC220V-betrieben mit 2048J Entladeenergie bei bis zu 32kV
  • Drei Betriebsmodi: DC-Durchschlagfestigkeit, Einzelimpuls, Periodischer Impuls
  • Integrierter 4μF Energiespeicherkondensator und Entladungskugelstrecke
  • Signalrückkopplungsvorrichtung für nahtlose Abtastung durch das Kabelfehlerprüfgerät
  • Nullpunkt-Schutz und automatische Entladung beim Ausschalten
  • Überstrom-, Überspannungs- und Übertemperaturschutz
  • 1,5-stufige analoge Strom- und Spannungsmessung
Produktbilder

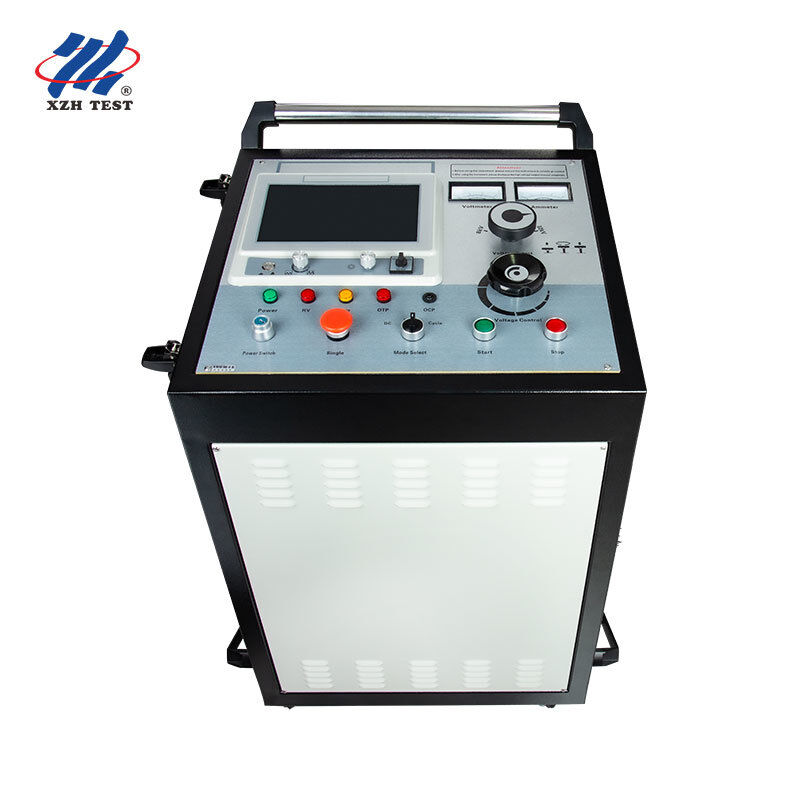

XHHV535-4TSB Integrated Cable Fault Test System
XHHV535-4TSB Complete System Kit
Technische Parameter
Kabelfehlerprüfgerät
PrüfmethodenNiederspannungs-Impuls, Hochspannungs-Überschlag, Mehrfach-Impuls (ARC)
Abtastrate200MHz
PrüfbereichBis zu 60km
Impulsbreite0,2μs & 2μs
Blindzone≤10m
AnzeigeTouchscreen-LCD
AkkuIntegrierter Lithium-Ionen-Akku mit hoher Kapazität
Hochspannungs-Impulsgenerator
Stoßspannungs-Hochspannung0~32kV (einstellbar)
Integrierter Kondensator4μF
Entladeenergie2048J
AusgabemodiDC-Durchschlagfestigkeit / Einzelimpuls / Periodischer Impuls
Genauigkeit1,5 Stufe
StromversorgungAC220V±10%, 50Hz (60Hz anpassbar)
Konformität
NormenDL/T 849.1-2019 · GB/T 18268.1 · JJF1042-2020
Anwendungsszenarien
XHHV535-4TSB Field Application
XHHV535-4TSB On-Site Testing
Zielanwendungen

Dieses integrierte System ist konzipiert für Außendienstteams von Energieversorgern, Anbieter von Kabelprüfdienstleistungen und industrielle Wartungsteams, die eine vollständige, schlüsselfertige Lösung zur Diagnose von Kabelfehlern benötigen. Das integrierte Zwei-Komponenten-Design eliminiert Kompatibilitätsprobleme zwischen separaten Prüfgeräten und Impulsgeneratoren, während der integrierte Megohmmeter und der Lithium-Akku einen vollständig autarken Feldeinsatz ohne externe Stromquellen für die TDR-Einheit ermöglichen.
